这个焊接符号什么意思

一直被虐 · 发表于 2013-11-14 22:06:17

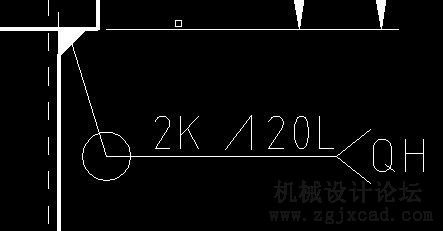

上面是个10钢管，下面是个滤网，要将这两个件焊接起来。2K是不是焊缝高2mm？QH是什么焊接方法？20L是什么意思？另外我想问一下，我应该选用什么材料的焊条。
给我有效答案的人我会给予10分奖励哦。谢谢了。

皆天命 · 发表于 2013-11-14 22:07:00

按图画的来说应该是角焊缝单却标了单边V形焊缝，标了圆圈表示焊缝是闭合的后面却又标了20L表示长度，2K看表示角边宽度，QH应该是采用气弧焊工艺，够详细了吧给分吧哈哈！！！若有错误请指正。。。。

爱猫人士薛定谔 · 发表于 2013-11-14 22:07:58

采用的什么标准？应该查得到吧

菜鸟hong32696 · 发表于 2013-11-14 22:08:29

二楼说得对。

hacjg0807 · 发表于 2013-11-14 22:09:26

焊接符号内容网上太多了

leungc · 发表于 2013-11-14 22:10:23

我认同二楼的说法，请教下什么是气弧焊？

karlmayerdesign · 发表于 2013-11-14 22:11:21

本来是很想来赚10分的但这个焊接符号标注确实没遇到过

Michael0576 · 发表于 2013-11-14 22:12:00

http://ishare.iask.sina.com.cn/download/explain.php?fileid=62567348
焊接符号资料大全自己下吧
