这个垂直度怎么检测？

905259853 · 发表于 2013-11-14 22:02:08

各位大侠，这个垂直度怎么检测，还请各位赐教！

silei126 · 发表于 2013-11-14 22:02:38

没见过这种标法的说实话，我可以理解为端面的平面度加上棒料的直线度么。。。

天天他爸 · 发表于 2013-11-14 22:03:10

外圆放在V型槽上用表达

WUHANLIST · 发表于 2013-11-14 22:04:02

找个刀口尺靠一下，另找一个塞尺看缝有多大。

orc_roll · 发表于 2013-11-14 22:04:56

用角尺配合塞尺测量间隙。

1350325170 · 发表于 2013-11-14 22:05:46

轴放置在V型块上，在高度尺上装上千分表，固定高度尺，将千分表针接触到断面，然后通过手轮上下千分表就知道了垂直度了

songfq · 发表于 2013-11-14 22:06:40

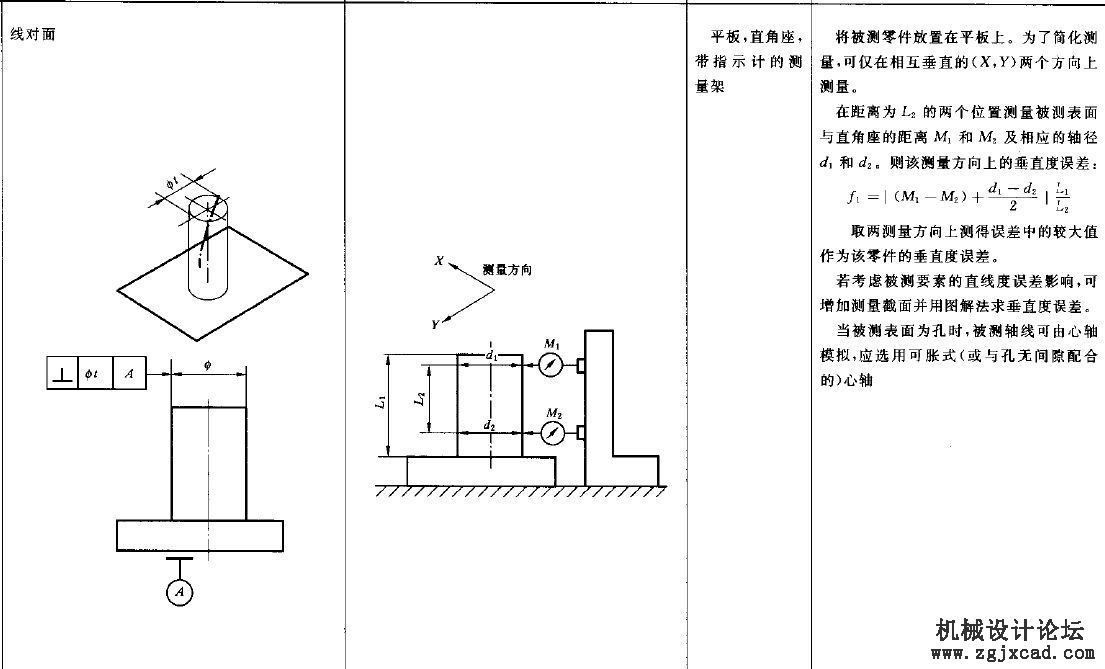

觉得标注的有点怪。一般都是要求线垂直于面的：

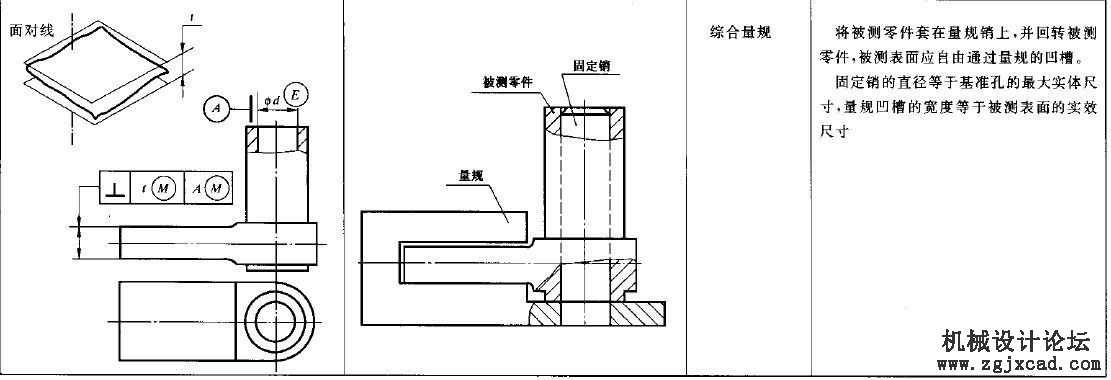

这个面垂直于线可以参考

不过，我觉得是不是把圆柱体放在V铁上，用千分表打可以量出来？要不就上三坐标。

yecaixun · 发表于 2013-11-14 22:07:22

放在V型块上，用直角尺测量。
直径为30还是小零件用显微镜测量，显微镜很准确。直径为30还是小零件

童心未泯31 · 发表于 2013-11-14 22:08:18

圆柱面放在V型块上，，用高度表打

猛禽2012 · 发表于 2013-11-14 22:09:07

1350325170 发表于 2013-10-25 16:53

轴放置在V型块上，在高度尺上装上千分表，固定高度尺，将千分表针接触到断面，然后通过手轮上下千分表就知道 ...
最精确，最简单的测法
