请教丝杆螺母上面的这个零件怎么设计更合理？

宅克森 · 发表于 2013-11-14 22:00:55

以前一个工程师教我说，这类零件要尽量包覆丝杆螺母多一些；

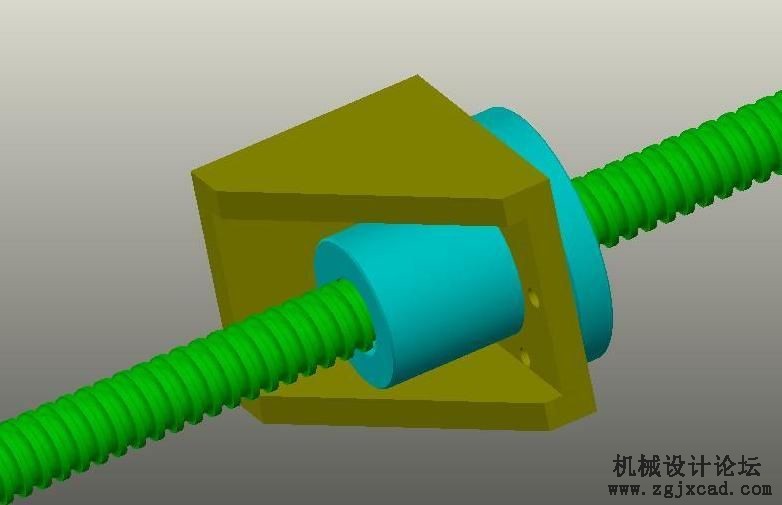

后来我看到另一个工程师的设计图就是下面这个，零件的圆孔和丝杆螺母外圆面配合尺寸比较小，只有15，螺母外圆配合面长度有84.
两个人都比我强得多，碰到互相矛盾的观点我就不知道如何取舍了

valnut1992 · 发表于 2013-11-14 22:01:28

坐等大侠解释，学习学习！

315717 · 发表于 2013-11-14 22:02:19

见图片所示结构。

李天水 · 发表于 2013-11-14 22:02:57

图示不是太好！原因是拆装不是很方便！

宅克森 · 发表于 2013-11-14 22:03:55

315717 发表于 2013-10-31 14:19

见图片所示结构。
谢谢回复，请教下面为何要开个缺口呢？

宅克森 · 发表于 2013-11-14 22:04:39

李天水发表于 2013-10-31 14:23

图示不是太好！原因是拆装不是很方便！
这种零件都是这样的吧，请教怎么样可以更方便？

Cavalier_Ricky · 发表于 2013-11-14 22:05:26

我设计这类，更重视的是，丝杆和丝杆副的同轴性，就是丝杆副法兰和墨绿色零件接触面的垂直度。
零件上的通孔，我呢，反而加大一点。因为丝杆和导轨的间隙需要调节。

/_cast_王珂 · 发表于 2013-11-14 22:06:06

7楼说的对。接触面不存在配不配合，一般比丝杠螺母大个0.1/0.2都没问题。装配时调整。
黄色零件作为加工件保证两面的垂直度就可以了。
