公差带把我搞蒙了，请指点迷经

997792139 · 发表于 2013-11-14 21:55:30

Φ35k6=Φ35+0.18吗？
+0.02
Φ65H7/s6 是多少？

zerowing · 发表于 2013-11-14 21:56:18

....... 机械设计手册-〉极限与配合-〉孔和轴的配合-〉查表。
H7： +0.03/0 s6：+0.072/+0.053
咱不至于这么懒吧。
另外，35k6，k6:+0.018/+0.002.

fgz851023 · 发表于 2013-11-14 21:56:53

查公差表，看是基孔制还是基轴制

召唤师170 · 发表于 2013-11-14 21:57:27

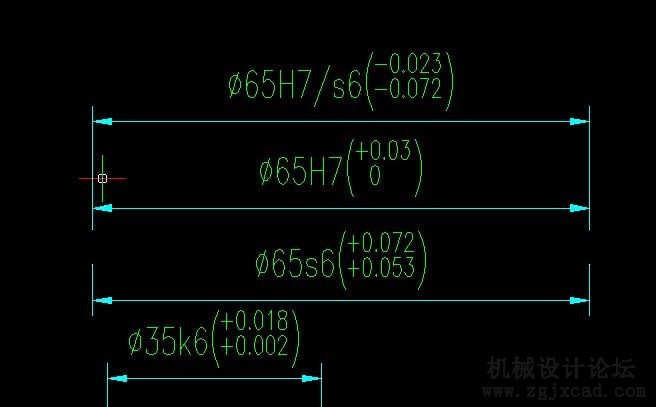

查了一下Φ65H7/s6，最大过盈-0.072，最小过盈-0.023.这些查表都可以知道，不知道让你晕的是什么东西

冷月梧桐 · 发表于 2013-11-14 21:58:04

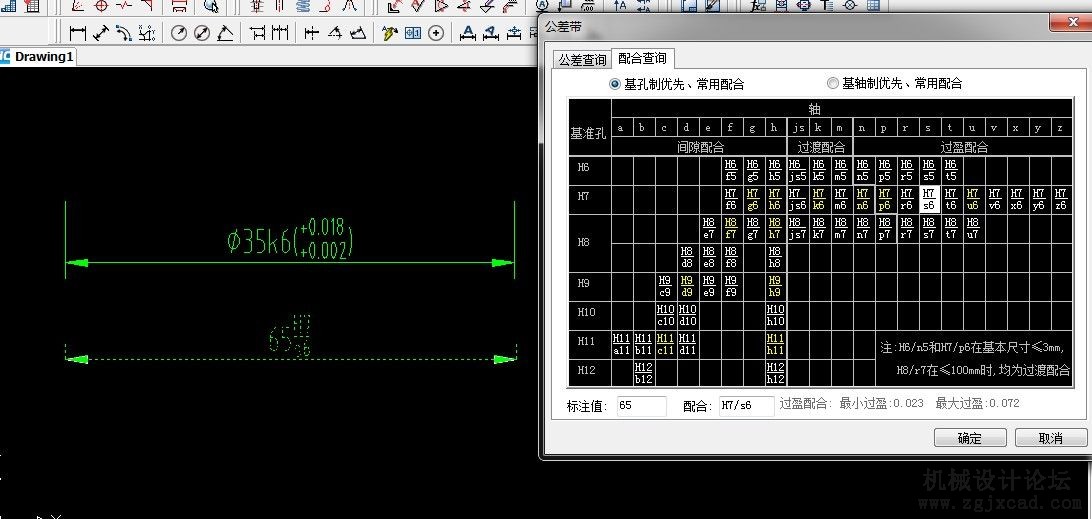

我表示我是相当的懒

桐荫观弈 · 发表于 2013-11-14 21:59:02

冷月梧桐发表于 2013-10-25 21:52

我表示我是相当的懒
这个表是从CAD里调出来的？怎么弄出来的？能指教一下吗？用了CAD那么久不知道有这样的功能的

布鲁斯张 · 发表于 2013-11-14 21:59:40

公差带，既然是带，就是一个允许的公差范围，大写字母基于孔，叫基孔制，小写字母基于轴，叫基轴制，Φ65H7/s6就是你65的孔要达到H7的精度要求，65的孔要达到s6的要求，同样的公差带，直径大小不同则对用不同的数值。。。我觉得我解释的好明白。。。

菜鸟hong32696 · 发表于 2013-11-14 22:00:15

哎，怎么晕到这种程度.....

兰羽飞矢 · 发表于 2013-11-14 22:01:00

布鲁斯张发表于 2013-10-25 23:21

公差带，既然是带，就是一个允许的公差范围，大写字母基于孔，叫基孔制，小写字母基于轴，叫基轴制，Φ65H7 ...
好像还真有不对的地方这好像是个过盈装配吧 65s6是轴公差为+吧

kumufchun · 发表于 2013-11-14 22:01:33

大写字母表示孔公差，小写字母表示轴公差，公差中出现H(h)就表示是基孔(轴)制；例外的是可能两个同时出现，或者两个都不出现，这是看设计人员的需求自己定的；Φ65H7/s6这个肯定是出现在装配图中的，表示相应的轴和孔要达到的公差，如果这还不够明白，我只能说:L
