求悬臂吊旋转部分结构图！

gaojian2008 · 发表于 2013-11-11 16:17:56

能够自由旋转360度，大概载重1吨左右，选用什么型号轴承！

2266998 · 发表于 2013-11-11 16:40:05

你看一下，自己缩小一下就可以了，

123.dwg
昨天16:39 上传
点击文件名下载附件
下载积分: 威望 -8 点
214.88 KB, 下载次数: 49, 下载积分: 威望 -8 点

~~Believe~~ · 发表于 2013-11-11 18:12:00

你是自己加工还是买别人的呢？

逍遥处士 · 发表于 2013-11-11 17:57:00

虾米游海 · 发表于 2013-11-11 16:40:40

2266998 发表于 2013-11-11 16:40

你看一下，自己缩小一下就可以了，
感谢元帅分享，学到的一些东西和细节：
1.单柱式结构，配重的必要性，可以减少倾覆力矩，化弯曲为压缩，材料利用率提高很多，变形也减小
2.柱内部的嵌套加强结构，可以防止局部褶皱失稳，另外可以提高柱的整体稳定性？以及提高弯曲刚度？
3.悬臂梁内部腹板上的加劲肋
4.旋转部分的支撑和传动
不解之处：

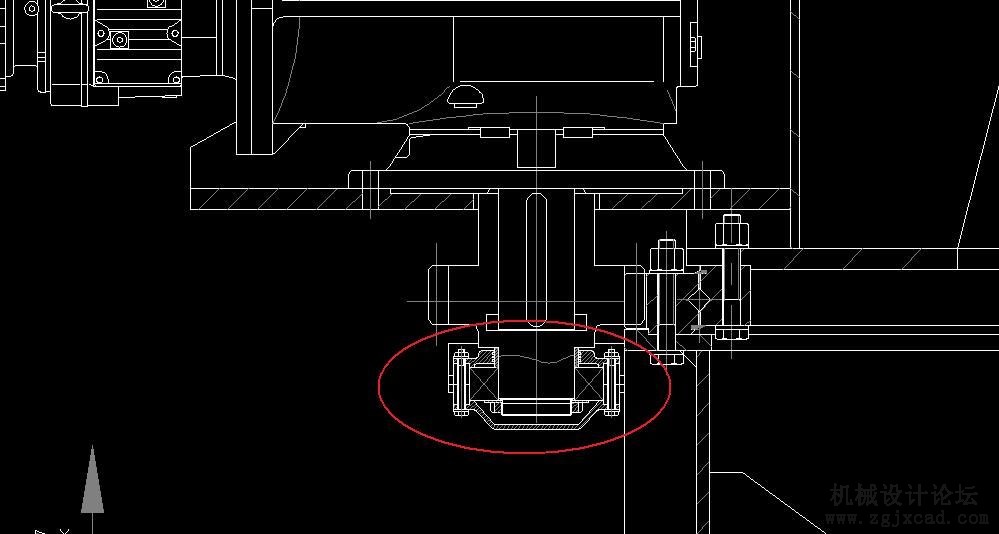

下图红线椭圆中的部分起什么作用，为什么不做的简单点，图中减速机出来的轴伸似乎在轴向上也没有固定住？

虾米游海 · 发表于 2013-11-11 19:44:35

忘了传图，下图

gaojian2008 · 发表于 2013-11-11 19:46:00

还是非常感谢，我是要简单的机械式悬臂吊，臂长2米，能承重1吨就够了，主要是看旋转部分的详细结构图！
