培训课题三——看图识结构，二维转三维

缘来是你 · 发表于 2012-9-14 09:21:54

本帖最后由缘来是你于 2012-9-15 10:18 编辑

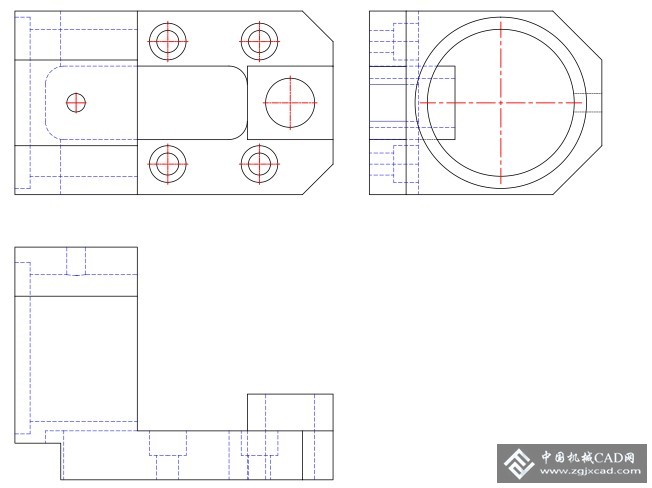

这次2D的图没有标注尺寸，题目在附件，这次和以往不同没有三维线条图了，你们能完成这个任务吗？加油吧！

课题三.rar (24.09 KB, 下载次数: 551)

chinagsb · 发表于 2012-9-14 10:20:13

本帖最后由 chinagsb 于 2012-9-14 11:01 编辑

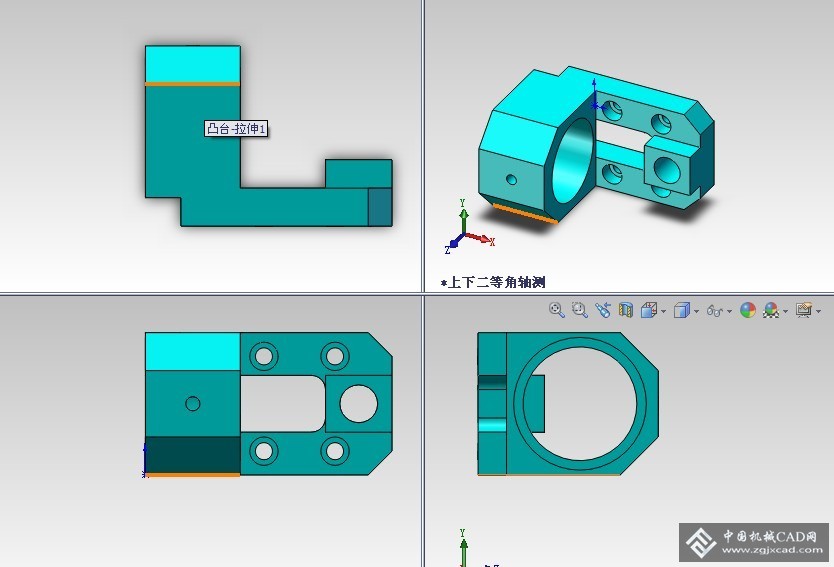

头上两个角没倒..我说怎么这么难看 ...{:soso_e113:}

|;⒏謧⒏棄 · 发表于 2012-9-14 16:05:56

|;⒏謧⒏棄 · 发表于 2012-9-14 16:07:12

不会发图了。。。

真水无香 · 发表于 2012-9-14 16:39:14

本帖最后由 tianlianjun52 于 2012-9-14 16:40 编辑

由于这两天有点忙，我也还没看图纸，所有学员交的答案将会在后天白天之前给你们检查，做好的可以先检查一下，已经做好的暂时先不要发图，这个题目也是训练大家的视图能力，只需要跟帖回复一下已经做好就行了。有什么疑问可以直接用QQ联系我。

vip_2580 · 发表于 2012-9-14 17:47:36

我最喜欢分析这种图纸了, 学生时代就喜欢...

vip_2580 · 发表于 2012-9-14 17:49:07

先工作晚上交作业

真水无香 · 发表于 2012-9-14 18:10:20

vip_2580 发表于 2012-9-14 17:49
先工作晚上交作业

嗯，主次分明，工作为主。

away · 发表于 2012-9-14 18:50:59

下载了！！

独孤九剑 · 发表于 2012-9-14 19:00:12

支持下，谢了。
