常见几何图形画法（六）

wanlons · 发表于 2012-9-10 14:47:30

常见几何图形画法（六）

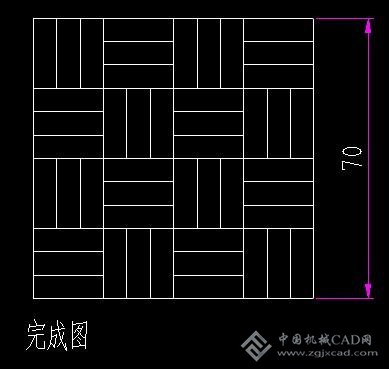

这是第六个图
本论坛有PDF版的超详细绘图图文步骤
有需要的朋友可以点击这里进入该页面下载。

wanlons · 发表于 2012-9-10 14:54:50

这里简单说一下此图的绘图过程:
第一步:画一条水平直线，长度70/4(图一),
第二步:偏移出其它三条，偏移距离70/12(图二),
第三步:环形阵列四条线，项目数4个，中心点取最上直线右边的端点 (图三),

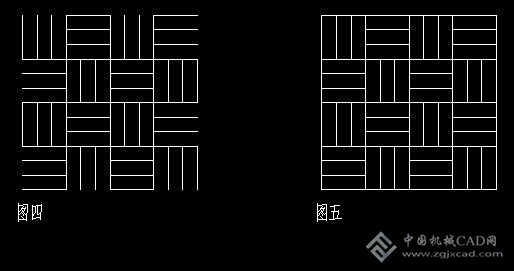

第四步: 再次环形阵列，选所有对象，项目数4个，中心点取最右上直线右边的端点 (图四),
第五步:画一个矩形 (图五),
第六步:标注,
完成

仔仔 · 发表于 2013-8-7 09:35:01

谢分享。。。。
