画过一点切一直线的圆弧的方法

wanlons · 发表于 2012-9-4 20:03:44

经常有人问这样的圆弧怎样画

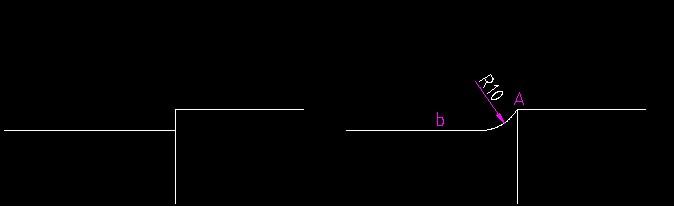

图中R10圆弧经过A点，并与直线b相切。
今天就在这里说说，希望对初学者有所帮助。
以后有人问，就让他来这里看，哈哈。。。
CAD没有过点加切命令，所以我采取手工画图一样的方法来画。

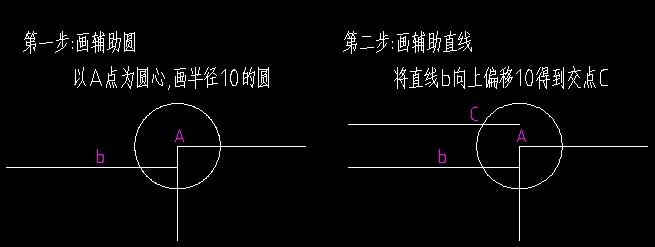

步骤如下：

wanlons · 发表于 2012-9-4 20:52:04

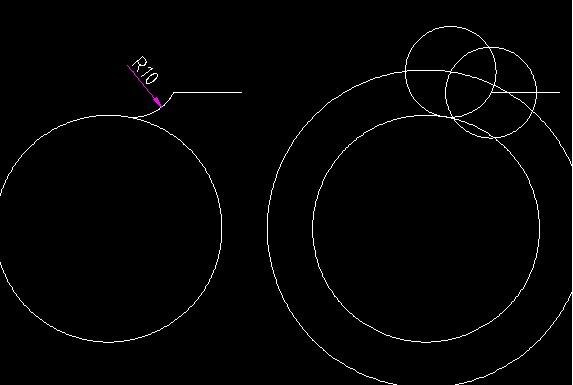

另外，过一点，切一圆或圆弧方法相同
只是偏移对象由直线变成圆或圆弧
如下图：
