cad常见几何图形画法12

[复制链接]
查看: 4610|回复: 3
zgjxcad
  • TA的每日心情
    开心
    2017-8-12 18:06

    • 签到天数: 158 天

    [LV.7]常住居民III
    发表于 2013-10-11 22:13:41 | 显示全部楼层 |阅读模式
    关注机械设计论坛微信公众平台，直接获取网盘资源下载链接

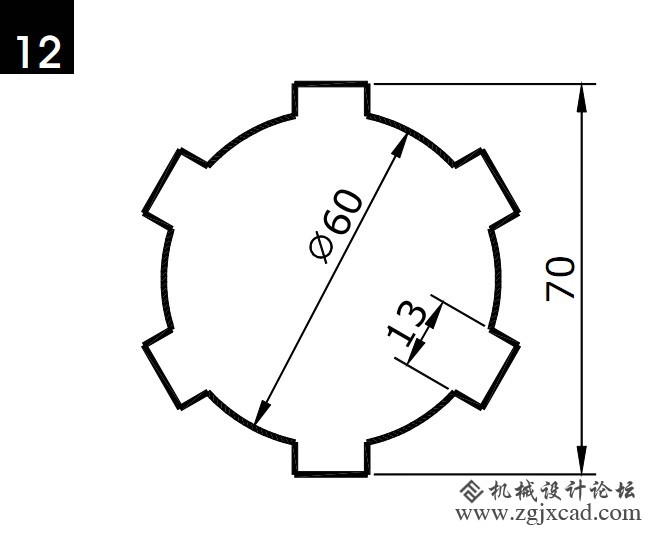

    cad常见几何图形画法

    cad常见几何图形画法

    cad常见几何图形画法

    cad常见几何图形画法

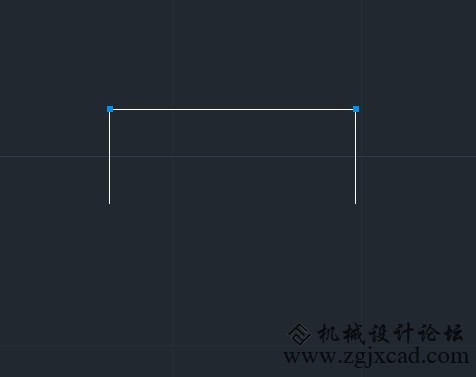

    1.首先用直线命令画出如图所示的形状。

    cad常见几何图形画法

    cad常见几何图形画法

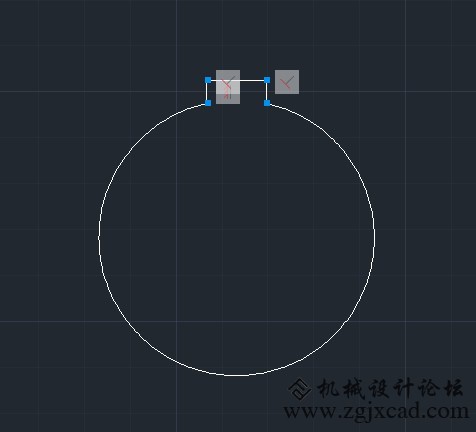

    2.使用圆弧命令画出如图所示的圆，半径为60.

    cad常见几何图形画法

    cad常见几何图形画法
    3.将第一幅图画的图案使用环形阵列。

    cad常见几何图形画法

    cad常见几何图形画法

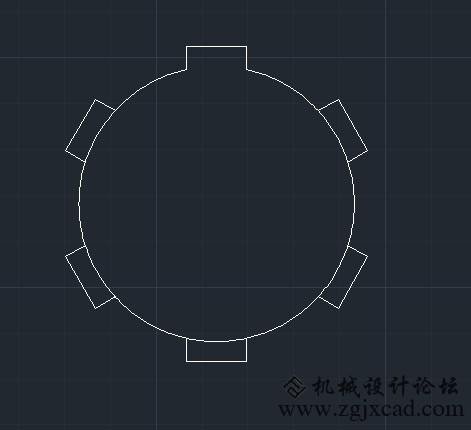

    4.切除多余的线段。
    回复

    使用道具 举报

    剑走偏锋088

    该用户从未签到
    发表于 2014-5-26 15:47:04 | 显示全部楼层
    凸型没有具体尺寸，先画凸型再画圆就不对了

    先画圆再画凸型

    先画圆再画凸型

    选择凸型再阵列

    选择凸型再阵列

    删除多余

    删除多余
    回复 支持 反对

    使用道具 举报

    692497717
  • TA的每日心情
    怒
    2014-10-23 21:36

    • 签到天数: 9 天

    [LV.3]偶尔看看II
    发表于 2014-10-20 21:02:57 | 显示全部楼层
    继续楼主，来的比较复杂的
    回复 支持 反对

    使用道具 举报

    xoqiw

    该用户从未签到
    发表于 2015-8-1 19:16:48 | 显示全部楼层
    共同发展！学习才会进步，谢了
