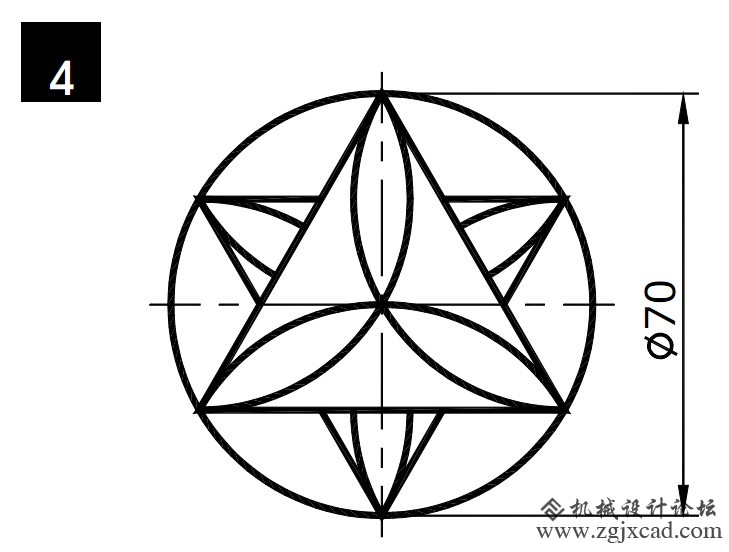

cad常见几何图形画法

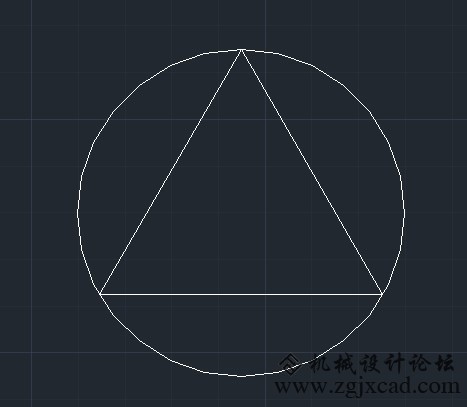

1.首先画一个半径为35的圆，然后用多边形命令画一个内接于圆的三角形。
cad常见几何图形画法

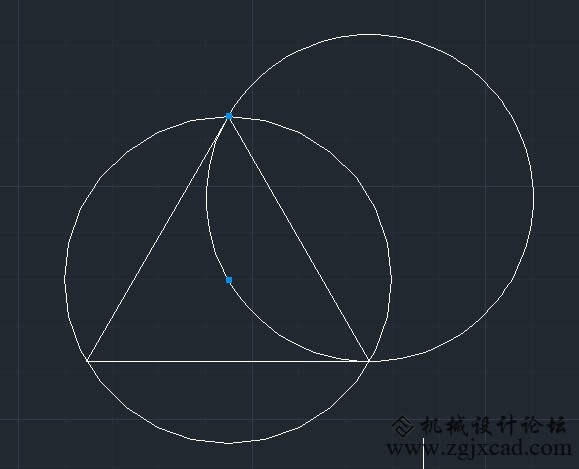

3.使用圆命令，选择三点定圆，画出如图所示的圆。
cad常见几何图形画法

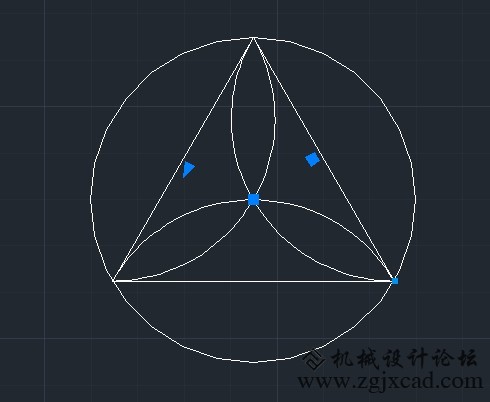

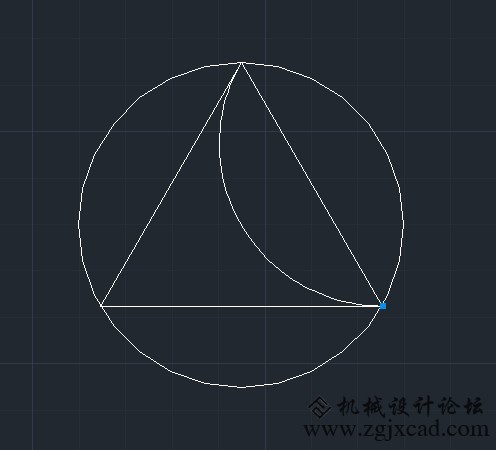

4.裁剪圆的多余部分。
cad常见几何图形画法
5.使用圆周阵列命令对圆弧进行阵列，项目数为3。
cad常见几何图形画法

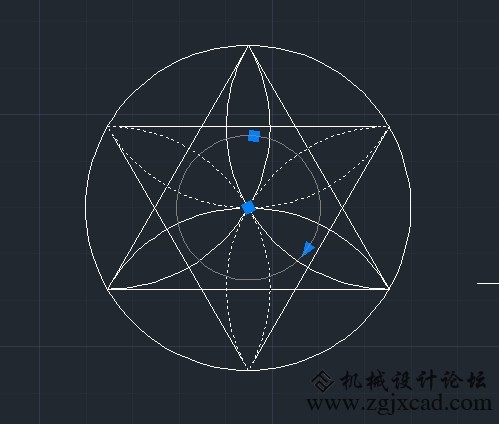

6.使用镜像命令对三角形及内部的圆弧进行镜像，镜像点为圆心。
cad常见几何图形画法
7.选择如图所示的对象，然后使用分解命令进行分解。
cad常见几何图形画法

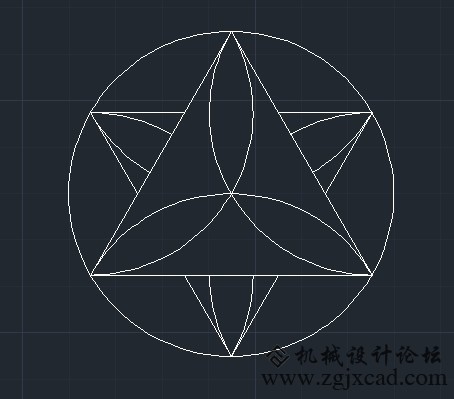

8.对多余部分进行裁剪。
cad常见几何图形画法
源文件：
cad常见几何图形画法4.dwg
