今天给大家带来的是常见几何图形画法系列教程的第一个图形。

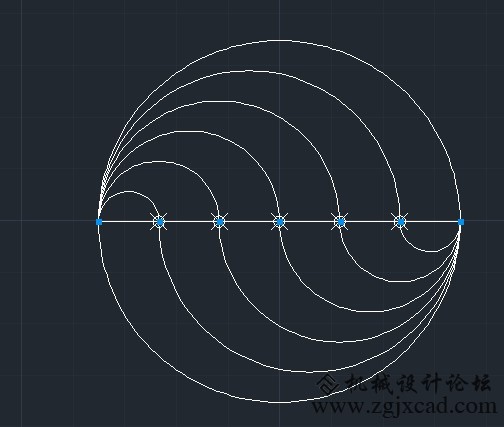

常见几何图形画法1
1.命令：circle 圆
画一个半径为35的圆
2.命令：line 直线
画一条直线
3.命令divide 定数等分
将圆的直径进行6等分
常见几何图形画法1
如果等分之后线段没有变化请看这个帖子： cad等分线段之后没有显示出来
4.命令pline 多段线
常见几何图形画法1

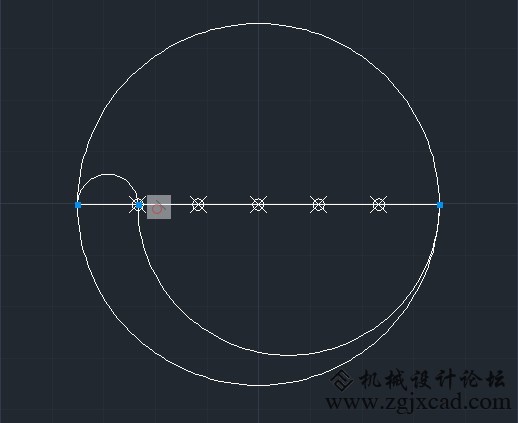

选择多段线 → 选择第一点 → 按a选择圆弧 → 按a输入角度-180度 → 选择第二点 → 选择第三点。
重复上述步骤完成所有的圆弧。
如果画的时候捕捉不到多段线上的点，请看这个帖子：CAD捕捉不到多段线上的点
常见几何图形画法1
6.命令erase 清除
将圆内的直线清除即得到所要画的图形。
源文件：
常见几何图形画法1.dwg
(35.56 KB, 下载次数: 14)
|
|
