    1章  autocad  2008入门
    绘图环境的设置
    操作界面
    绘图系统的配置
    文件管理
    基本输入操作

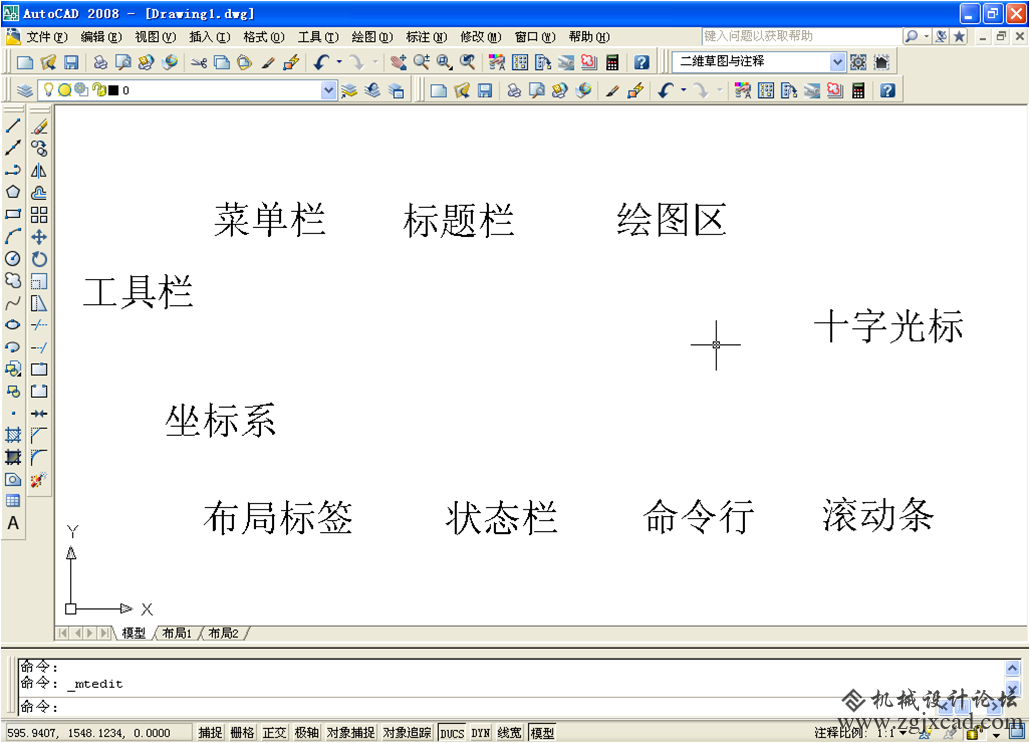

    AutoCAD的操作界面是AutoCAD显示、编辑图形的区域,一个完整的AutoCAD的操作界面包括标题栏、绘图区、十字光标、菜单栏、工具栏、坐标系图标、命令窗口、状态栏、布局标签和滚动条等。
    具体可见下页图。
    1.绘图区
    绘图区是指在标题栏下方的大片空白区域,绘图区域是用户使用AutoCAD 2008绘制图形的区域,用户完成一幅设计图形的主要工作都是在绘图区域中完成的。
    2.菜单栏
    AutoCAD2008的菜单栏中包含11个菜单:“文件”、“编辑”、“视图”、“插入”、“格式”、“工具”、“绘图”、“标注”、“修改”、“窗口”和“帮助”,这些菜单,几乎包含了AutoCAD 2008的所有绘图命令。
    AutoCAD 2008菜单中的命令有以下三种:
    带有小三角形的菜单命令:这种类型的命令后面带有子菜单。
    打开对话框的菜单命令:这种类型的命令,后面带有省略号。单击菜单栏中的这些菜单,屏幕上就会打开对应的文字样式对话框。
    直接操作的菜单命令:这种类型的命令将直接进行相应的绘图或其他操作。
    3.工具栏
    工具栏是一组图标型工具的集合,把光标移动到某个图标,稍停片刻即在该图标一侧显示相应的工具提示,同时在状态栏中,显示对应的说明和命令名。此时,点取图标也可以启动相应命令。
    默认情况下,可以见到绘图区顶部的“标准”工具栏、“样式”工具栏、“特性”工具栏以及“图层”工具栏和位于绘图区左侧的“绘制”工具栏,右侧的“修改”工具栏和“绘图次序”工具栏。
    “绘制”、“修改”和“绘图次序”工具栏
    有些图标的右下角带有一个小三角,按住鼠标左键会打开相应的工具栏,按住鼠标左键,将光标移动到某一图标上然后松手,该图标就为当前图标。单击当前图标,执行相应命令。


    下拉工具栏

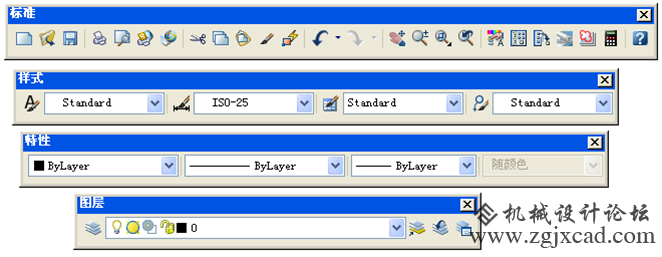

    “标准”、“样式”、“特性”和“图层”工具栏
    4.命令行窗口
    命令行窗口是输入命令名和显示命令提示的区域,默认的命令行窗口布置在绘图区下方,是若干文本行。有以下几点需要说明:
    (1) 移动拆分条,可以扩大与缩小命令窗口。
    (2)可以拖动命令窗口,布置在屏幕上的其它位置。默认情况下布置在图形窗口的下方。
    (3)对当前命令窗口中输入的内容,可以按F2键用文本编辑的方法进行编辑,AutoCAD文本窗口和命令窗口相似,它可以显示当前AutoCAD进程中命令的输入和执行过程,在执行AutoCAD某些命令时,它会自动切换到文本窗口,列出有关信息。
    (4)AutoCAD通过命令窗口,反馈各种信息,包括出错信息。因此,用户要时刻关注在命令窗口中出现的信息。
    5.布局标签
    AutoCAD 2008系统默认设定一个模型空间布局标签和“布局1”、“布局2”两个图纸空间布局标签。
    AutoCAD 2008系统默认打开模型空间,用户可以通过鼠标左键单
    击选择需要的布局。
    6.状态栏
    状态栏在屏幕的底部,左端显示绘图区中光标定位点的坐标x、y、z,在右侧依次有“捕捉”、“栅格”、“正交”、“极轴”、“对象捕捉”、“对象追踪”、“DUCS (允许/禁止动态UCS)”、“DYN(即动态数据输入)”、“线宽”和“模型”九个功能开关按钮,左键单击这些开关按钮,可以实现这些功能的开关。
    状态栏的中部是注释比例的显示,通过状态中的图标,可以很方便地访问常用注释比例常用功能。
    态栏的右下角是状态栏托盘,通过状态栏托盘中的图标,可以很方便地访问常用功能。右键单击状态栏或左键单击右下角小三角符号可以控制开关按钮的显示与隐藏或更改托盘设置。
    基本操作命令
    1. 命令输入方式
    有多种AutoCAD命令输入方式:
    (1)在命令窗口输入命令名:命令字符可不区分大小写。
    (2)在命令窗口输入命令缩写字。
    (3)选取绘图菜单直线选项:选取该选项后,在状态栏中可以看到对应的命令说明及命令名。
    (4)选取工具栏中的对应图标:选取该图标后在状态栏中也可以看到对应的命令说明及命令名。
    (5)在命令行打开右键快捷菜单:如果在前面刚使用过要输入的命令,可以在命令行打开右键快捷菜单,在“近期使用的命令”子菜单中选择需要的命令。
    (6)在绘图区右击鼠标:如果用户要重复使用上次使用的命令,可以直接在绘图区右击鼠标,系统立即重复执行上次使用的命令,这种方法适用于重复执行某个命令。
    2.命令的重复、撤消、重做
    (1)命令的重复
    在命令窗口中键入ENTER键可重复调用上一个命令,不管上一个命令是完成了还是被取消了。
    (2)命令的撤消
    在命令执行的任何时刻都可以取消和终止命令的执行。执行方式如下:
    命令行:UNDO
    菜单:编辑→放弃
    快捷键:ESC
    (3)命令的重做
    已被撤消的命令还可以恢复重做。可以恢复撤消的最后一个命令。该命令的执行方式如下:
    命令行:REDO
    菜单:编辑→重做
    快捷键:CTRL+Y
    3.透明命令
    在AutoCAD2008中有些命令不仅可以直接在命令行中使用,而且还可以在其他命令的执行过程中,插入并执行,待该命令执行完毕后,系统继续执行原命令,这种命令称为透明命令。透明命令一般多为修改图形设置或打开辅助
    绘图工具的命令。
    4.按键定义
    在AutoCAD 2008中,除了可以通过在命令窗口输入命令、点取工具栏图标或点取菜单项来完成外,还可以使用键盘上的一组功能键或快捷键,通过这些功能键或快捷键,可以快速实现指定功能,如单击F1键,系统调用
    AutoCAD帮助对话框。
    5.命令执行方式
    有的命令有两种执行方式,通过对话框或通过命令行执行命令。如指定使用命令窗口方式,可以在命令名前加短划来表示,如“-LAYER”表示用命令行方式执行“图层”命令。而如果在命令行输入“LAYER”,系统则会自动打开“图层”对话框。另外,有些命令同时存在命令行、菜单和工具栏三种执行方式。
    6.坐标系统与数据的输入方法
    (1)坐标系
    AutoCAD采用两种坐标系:世界坐标系(WCS)与用户坐标系。用户刚进入AutoCAD时的坐标系统就是世界坐标系,是固定的坐标系统。世界坐标系也是坐标系统中的基准,绘制图形时多数情况下都是在这个坐标系统下进行的。执行方式:
    命令行:UCS                     菜单:工具 →新建UCS
    (2)数据输入方法
    在AutoCAD 2008中,点的坐标可以用直角坐标、极坐标、球面坐标和柱面坐标表示,每一种坐标又分别具有两种坐标输入方式:绝对坐标和相对坐标。
    直角坐标法:用点的X、Y坐标值表示的坐标。在命令行中输入点的坐标提示下,输入“15,18”,则表示输了一个X、Y的坐标值分别为15、18的点,该点的坐标是相对于当前坐标原点的坐标值,此为绝对坐标输入方式;如果输“@10,20”,则为相对坐标输入方式,表示该点的坐标是相对于前一点的坐标值。
    极坐标法:用长度和角度表示的坐标,只能用来表示二维点的坐标。在绝对坐标输入方式下,表示为:“长度<角度”,如“25<50”,其中长度表为该点到坐标原点的距离,角度为该点至原点的
    线与X轴正向的夹角;在相对坐标输入方式下,表示为:“@长度<角度”,如“@25<45”,其中长度为该点到前一点的距离,角度为该点至前一点的连线与X轴正向的夹角。
    (3)动态数据输入
    按下状态栏上的“DYN”按钮,系统打开动态输入功能,可以在屏幕上动态地输入某些参数数据 配置绘图系统 一般来讲,AutoCAD 2008的默认配置就可以绘图,但为了使用用户的定点设备或打印机,以及为提高绘图的效率,AutoCAD推荐用户在开始作图前先进行必要的配置。
    执行方式如下:
    命令行:preferences
    菜单:工具→选项

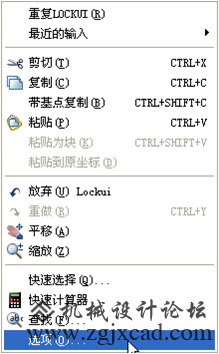

    右键菜单:选项(单击鼠标右键,系统打开右键菜单,如图所示。)
    操作步骤如下:
    执行上述命令后,系统自动打开
    “选项”对话框。用户可以在该对话框
    中选择有关选项,对系统进行配置
    “选项”右键菜单
    1.系统配置
    在“选项”对话框中的第五个选项卡为“系统”, 如图所示。该选项卡用来设置AutoCAD系统的有关特性。其中“基本选项”选项组确定是否选择系统配置的有关基本选项。
    2.显示配置

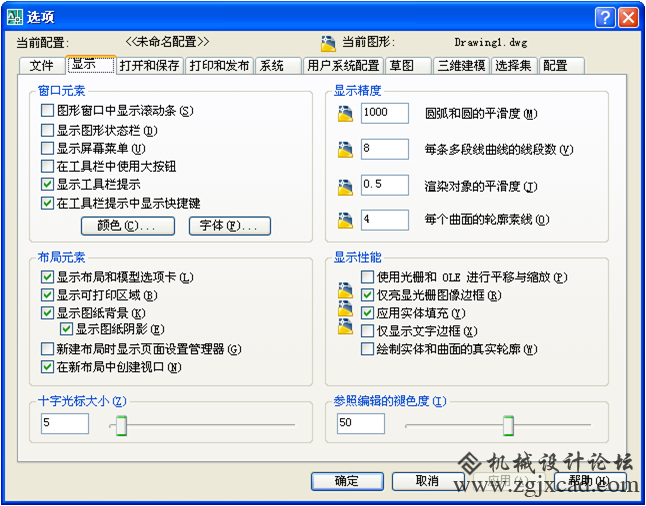

    在“选项”对话框中的第二个选项卡为“显示”,该选项卡控制AutoCAD窗口的外观。有关选项的设置读者可自己参照
    帮助”文件学习
    文件管理
    1.新建文件
    执行方式如下:
    命令行:NEW
    菜单:文件→新建
    工具栏:标准→新建
    操作步骤如下:

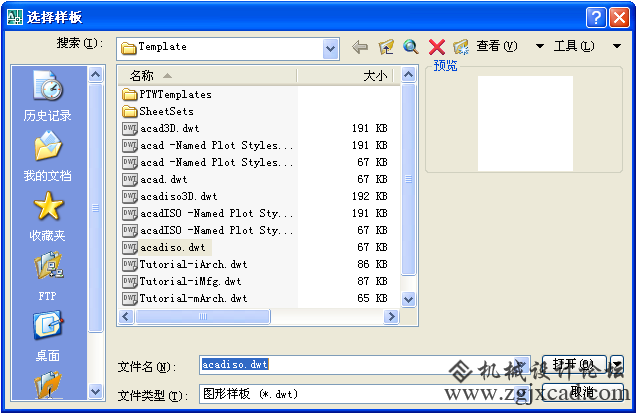

    系统打开如图所示
    “选择样板”对话框
    2.打开文件
    执行方式
    命令行:OPEN
    菜单:文件 → 打开
    工具栏:标准 → 打开
    操作步骤
    执行上述命令后,

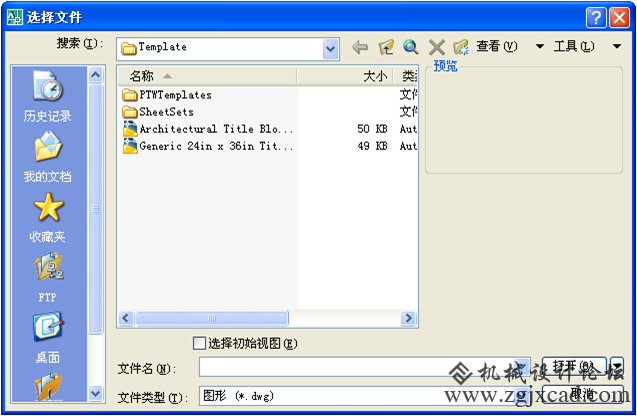

    打开“选择文件”对话框
    3.保存文件
    执行方式如下;
    命令名:QSAVE(或SAVE)
    菜单:文件→保存
    工具栏:标准→保存
    操作步骤如下:
    执行上述命令后,若文件已命名,则AutoCAD自动保存;若文件未命名,则系统打开“图形另存为”对话框,用户可以命名保存。在“保存于” 下拉列表框中可以指定保存文件的路径;在“文件类型”下拉列表框中可以指定保存文件的类型。
    4.另存为
    执行方式如下:
    命令行:SAVEAS
    菜单:文件→另存为
    操作步骤如下:
    执行上述命令后,打开“图形另存为”对话框,AutoCAD用另存名保存,并把当前图形更名。
    5.口令保护与数字签名
    执行方式如下:
    命令行:SECURITYOPTIONS
    操作步骤如下:
    执行上述命令后,系统打开“安全选项”对话框,
    也可在“图形另存为”对话框中的“工具”下拉菜单中选择“安全选项”命令。
    6.退出
    执行方式
    命令行:QUIT或EXIT
    菜单:文件→退出
    按钮:AutoCAD操作界面右上角的“关闭”按钮
    操作步骤
    命令:QUIT↙(或EXIT↙)
    执行上述命令后,若用户对图形所做的修改尚未保存,则会出现系统警告对话框。选择“是”按钮系统将保存文件,然后退出;选择“否”按钮系统将不保存文件。若用户对图形所做的修改已经保存,则直接退出。
    系统警告对话框
    上 机 实 验
    实验1  设置绘图环境
    1. 目的要求
    任何一个图形文件都有一个特定的绘图环境,包括图形边界、绘图单位、角度等。设置绘图环境通常有两种方法,即设置向导与单独的命令设置方法。通过学习设置绘图环境,可以促进读者对图形总体环境的认识。
    2. 操作提示
    (1)执行“文件”→“新建”命令,系统打开一个新的绘图窗口,同时打开“创建新图形”对话框。
    (2)选择其中的“高级设置”向导选项n(3)单击“确定”按钮,系统打开“高级设置”对话框。
    (4)分别逐项选择:单位为“小数”,精度为“0.00”;角度为“度/分/秒”,精度为“0d00'00"”;角度测量为“其他”,数值为“135”;角度方向为“顺时针”;区域为“297×210”;然后单击“完成”按钮。
    (5)执行“格式”→“单位”命令,系统打开“图形单位”对话框,进行相关设置。
    实验2  熟悉操作界面
    1. 目的要求
    操作界面是用户绘制图形的平台,操作界面的各个部分都有其独特的功能,熟
    悉操作界面有助于用户方便快速地进行绘图。本实验要求了解操作界面各部能,掌握改变绘图窗口颜色和光标大小的方法,能够熟练地打开、移动、关闭工具栏。
    2. 操作提示
    1)启动AutoCAD 2008,进入绘图界面。
    2)调整操作界面大小。
    (3)设置绘图窗口颜色与光标大小。
    4)打开、移动、关闭工具栏。
    5)尝试同时利用命令行、下拉菜单和工具栏绘制一条线段。
    实验3  管理图形文件
    1. 目的要求
    图形文件管理包括文件的新建、打开、保存、加密、退出等。本实验要求读者熟练掌握DWG文件的保存、自动保存、加密以及打开的方法。
    2. 操作提示
    (1)启动AutoCAD 2008,进入绘图界面。
    (2)打开一幅已经保存过的图形。
    (3)进行自动保存设置。
    (4)进行加密设置。
    (5)将图形以新的名字保存。
    (6)尝试在图形上绘制任意图形。
    (7)退出该图形文件。
    (8)尝试重新打开按新名保存的原图形文件。
    实验4  输入数据
    1. 目的要求
    AutoCAD 2008人机交互的最基本内容就是数据输入。本实验要求读者灵活熟练地掌握各种数据的输入方法。
    2. 操作提示
    (1)在命令行输入LINE命令。
    (2)输入起点的直角坐标方式下的绝对坐标值。
    (3)输入下一点的直角坐标方式下的相对坐标值。
    (4)输入下一点的极坐标方式下的绝对坐标值。
    (5)输入下一点的极坐标方式下的相对坐标值。
    (6)用鼠标直接指定下一点的位置。
    (7)按下状态栏上的“正交”按钮,用鼠标拉出下一点方向,在命令行输入一个数值。
    (8)回车结束绘制线段的操作。
