下面简单介绍下图案填充的制作过程
图案填充一般情况下是表示剖面过程的部分，还有就是表示特殊实物，以及渲染所需要表述的东西
首先要准备的是所画的轮廓必须是闭合的

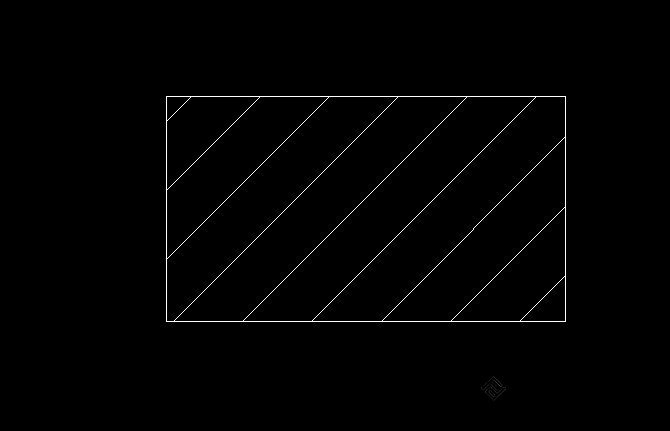

就拿个简单的矩形作为例子
1.图案填充的快捷键是H
cad填充图案制作

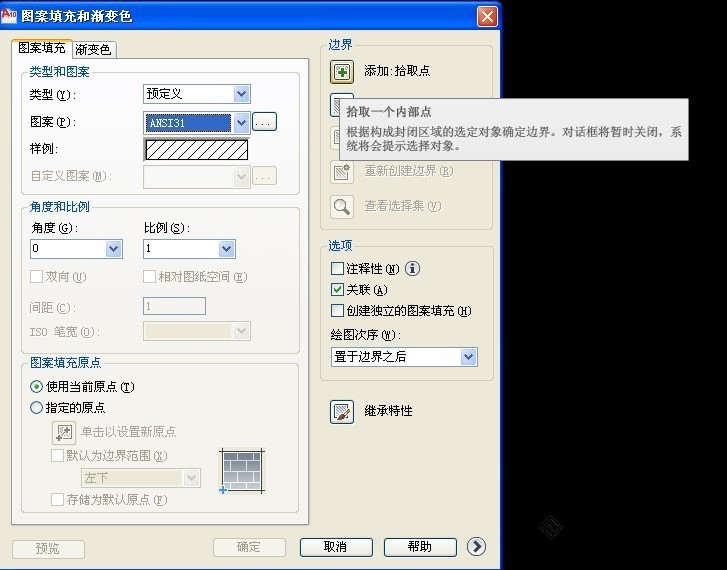

2.回车或是空格后出图案选项工具栏
cad填充图案制作

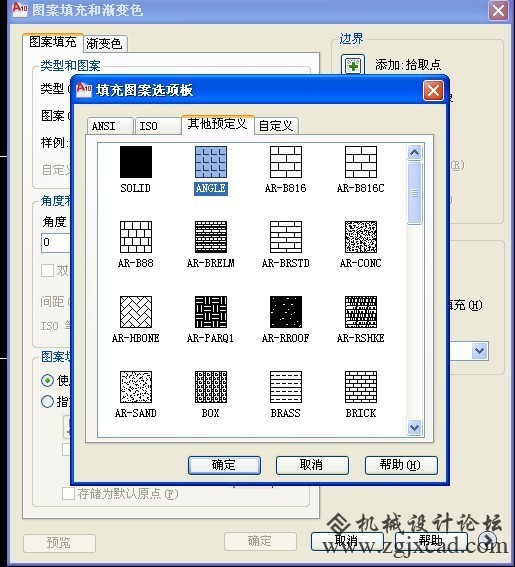

3.选择要填充图案类型以及角度等相关的选项设置
cad填充图案制作

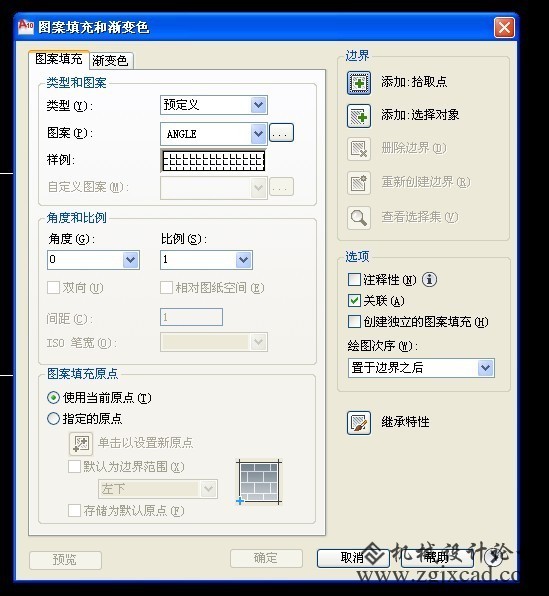

4.点选拾取点，选中要填充的对象
cad填充图案制作
5.单击鼠标右键确定或是回车或是空格
6.之后单击工具栏中确定即可
cad填充图案制作
|
|
