Cad中的打印比例，绘图比例和注释全局比例

这两天天天琢磨出图纸的事。Cad中的打印比例，绘图比例和注释全局比例的问题，怎样设置才能合适的表达大小不一的零件？他们到底是和图纸上标注的比例有什么关系?同一条线段在不同的设置下自动标注的尺寸会怎样变化？他们的变化对字体和线宽有什么样的影响?

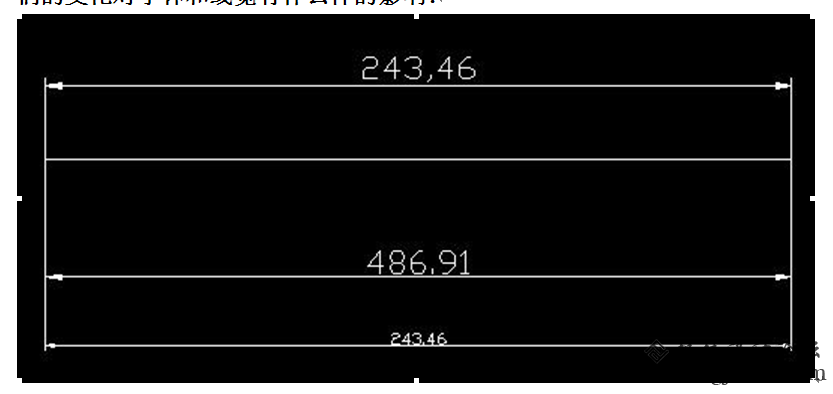

如下图同一条线段，在不同的标准格式如下（线宽设置相同，字高度都是3.5）：

第一个尺寸是测量因子为1，标注全局因子为2；

第二个尺寸测量因子为2，标注全局因子为2；

第三个尺寸测量因子为1，标注全局因子为1

可见：

1、测量因子影响的是标准尺寸的大小，

2、标注全局因子影响的是字体和箭头的大小，

3、他们的变化对线宽是没有影响的。

关于他们对字体的大小的影响：

打印比例和标注全局因子对打印出来的蓝图的字体会有影响。

比如说同样一个电子图我们将他分别打印在A0和A1的图纸上时，会得到看起来不一样大的字，线宽，箭头的大小也会不一样大小【电子图中设置的同一种字体，不同的图纸上（不同的打印比例）会大小不一，有待于进一步的实验】。

换句话说，为了要得到国标里规定大小的字，我们需要根据不同的图纸大小，不同的零件尺寸进行设计字体大小。

相关资料：

autocad

1.绘图比例

我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，公制的1个图形单位在AutoCAD中便是1mm。绘图就是按设定的图形单位，按实物实际绘图，1m长度的线你就输入1000，而不要因为图纸比例是1：100就输入1000/100=10。这样，AutoCAD绘图实际是没有绘图比例这个概念的。

2、打印比例

实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。1：100打印，就是把100mm长的一条线打印成1mm长，换句话说，如果电子文件上1000mm长的线通过打印，到图纸上是20mm的话，那就叫做1：50打印出图（1000/20=50）。

正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。

3、实物没有比例，非实物才有比例

既然AutoCAD是实物多大就画多大，那实物实际就没有比例。

可是，非实物性图纸信息，如文字、尺寸标注、符号性图形。原本是没有什么比例之说的，AutoCAD中反倒有比例了，为什么？因为，电子文件打印成物理图纸时用1：n缩放打印，图上所有对象一视同仁都得缩放。这样，物理图纸上5mm高的文字，当打印比例为1：100时，在AutoCAD电子文件上就非要设成500mm，以便500/100=5。也即，在绘图过程中，非实物性内容必须要考虑图纸比例。

这里引出一个概念：因为要缩小n倍打印，原本无比例的对象要预先放大n倍。

订正：

上面关于单位有错误概念，应该是dwg文件只有图形单位，不存在什么公制是一个图形单位=1毫米，所有毫米、米、英寸这些单位都是打印时设置的，也即：单位是打印出来的，没打印前，只是图形单位。

4、尺寸标注样式中的比例

尺寸标注全局比例因子，即系统变量DIMSCALE

测量单位比例因子，即系统变量DIMLFAC

分数高度比例因子，即系统变量DIMTFAC

先讲测量单位比例因子，

DIMLFAC=1，这是缺省设置值。如果我们把图上显示的尺寸值称为尺寸标注值的话，那么：尺寸标注值=实际测量值×测量单位比例因子。

通过上述公式，我们就非常清楚，如果在一张图上要画不同比例的图并且不使用图纸空间的话，我们就得把某些图形人为缩放，比如在1：100的主比例图上要画1：25的放大图，我们就需要把这部分图形放大4倍，1000的长度成了4000，尺寸标注出来也是4000，而我们不希望标成4000，而是仍要它标成1000，也就是说，实际测量值=4000，尺寸标注值=1000，显然这时的测量单位比例因子DIMLFAC=1/4=0.25。

任便讲一下，不用这个系统变量，而是用输入数据或打碎后编辑数据的方法我认为是不可取的。

5、视口比例

这个视口是指在图纸空间上开的视口，初学者对图纸空间的概念不是很强，先就图纸空间概念用比喻来说明一下。

你在一张纸上写些文字画些图形，然后再把一张白纸盖在上面，结果什么也看不见。

在这张白纸上开个小方孔，你就看到下面那张纸上的一部分。

拉开这二张纸的距离，你看到的东西越来越多，也越来越小。

底下那张纸称为“模型空间”，上面那张纸称为“图纸空间”，那个小方孔称为“视口”。二张纸的距离用zoom设置，便是视口比例。

注意，小方孔只是为了让你看看，因为方孔上粘了张透明纸，所以，在上面那张纸上不能修改下面纸上的内容。

把小方孔上的透明纸掀开，便成了一个真正的孔，你可以拿笔伸过这个小方孔去改下面纸上的东西了，这叫“激活视口”。

一个小孔能够看到下面那张纸上所有内容，这便是一张小小的图纸能够画整幢大厦，只要调整二张纸的距离，那么，把图框画在上面的纸上，管他下面是多大的东西，总能装进。

距离太大，你想要清楚地看看局部的，那再开一个小小孔，当然要把那张纸剪开，使得小小孔能贴近些（ACAD不需要“剪开”），这便能在一张图上表现不同的比例。

因为有可以表现不同比例这个作用，所以中文版把图纸空间又称为“布局”。

很显然，有了这个功能，在一张图上画不同比例的图形，就不再需要人为缩放图形了，所有对象都是1：1画了。

用图纸空间出图，自然打印比例是1：1了（理论上你也可以1：2打印，问题是没有人会这么去自找麻烦的），这样，视口比例与打印比例毫无关系，而是与图纸比例有关，既然与图纸比例有关，那不同的比例就要开不同的视口，设置不同的视口比例。

为了方便理解，我们可以用一句通俗的说法：用模型空间出图靠打印机来调整图纸比例，用图纸空间则由AutoCAD先调整好比例后打印，不必依赖打印机了。

有这么一句话：“在一张图上不管有多少比例，其尺寸标注全局比例因子DIMSCALE只有一个。”这是在模型空间出图，到了这里，我们是用图纸空间出图了，这句话就不对了，在一张图上有不同的比例时，实际上就是相当于以不同的比例从模型空间“打印”到图纸空间，这样，这个DIMSCALE就不是相同的，所幸这时已经有了视口比例，这个“打印”比例已经有了，所以干脆不要用户去用那个DIMSCALE，免得引起混乱，于是在尺寸标注样式中DIMSCALE=0（不设）。

DIMSCALE不要设，又没有人为缩放，DIMLFAC始终等于1.0，这样，不管图上有多少不同的比例，尺寸标注样式就只要一个。
