CAD 沉孔符号与孔深符号的标注

王爷 · 发表于 2013-8-26 06:30:33

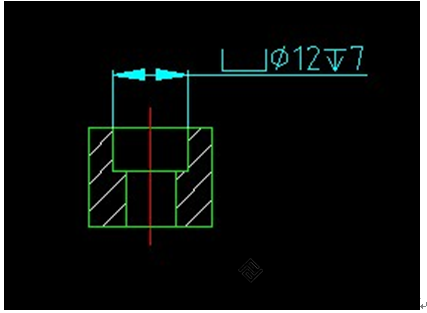

沉孔符号：将字体改为gdt,然后输入V。

孔深符号：将字体改为gdt,然后输入X。

Ø12deep7或 Ø12深7或 Ø12dp7 或用深度符号
深度符号的写法：在autocad中，打入小写x。然后把此小x字体改为GDT字体即可。

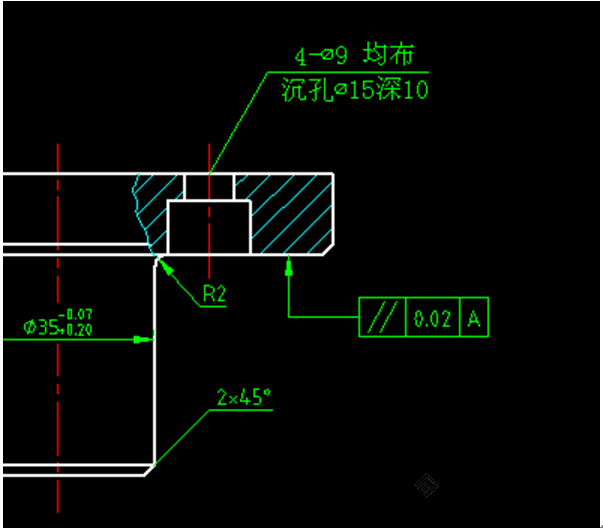

在机械制图国标里没有沉空符号，通常的标注方法如图示。

longxiang0508 · 发表于 2013-11-6 22:46:33

又学了一招.

王爷 · 发表于 2013-11-7 07:57:10

{:soso__7058492784207875366_2:}{:soso_e130:}

随风飘逸 · 发表于 2013-11-7 08:08:04

又学了一招，谢谢楼主分享

sxmggyy · 发表于 2013-11-7 09:00:11

谢谢lZ 分享。。。

太和 · 发表于 2014-3-5 22:27:44

很好，楼主辛苦

炼狱火海 · 发表于 2014-3-10 11:08:32

悄悄的我走了，正如我悄悄的来，挥一挥匕首，不留一个活口。

王爷 · 发表于 2014-3-12 18:21:23

炼狱火海发表于 2014-3-10 11:08
悄悄的我走了，正如我悄悄的来，挥一挥匕首，不留一个活口。

天地浑元 · 发表于 2014-3-29 11:38:53

灌水是中国人文化的重要部分。可以说整个中国文明史,就是一部灌水史。

xiangcaodou · 发表于 2014-3-29 14:54:03

楼主太赞了！感谢分享！
