发现网上很多人都在找将图像文件转换为DWG的工具，我用过一个小工具，转换效果还可以，用于转换一些线条图的话，问题不大，但真要转平面图纸的话可用性能有多高也很难说，圆、弧、文字等转换效果估计也很难保证。 这里给大家简单介绍一下，也许您能用得上。 我用的这个工具叫Algolab Raster to Vector Conversion Toolkit，你要在网上搜索的“Algolab R2V Toolkit”或“AR2V Toolkit”应该能搜到，能找到中文版本。 转换图形的基本步骤如下： 1、为了保证转换效果，首先要在PS或图像处理软件中将你的图片处理成对比分明的黑白线条图，如下图所示。
如果你拿到软件就想看看效果，软件也提供一些样图，你先可以用样图先试一试。
2、启动AR2V工具，打开处理好的图片。
3、在菜单中选择“识别>设置”。

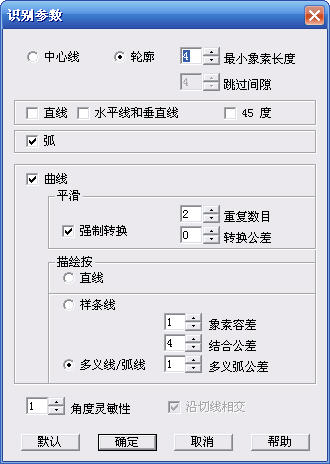

4、在设置中选择一种比较适合于你的图形的设置，例如建筑、机械，也可以选一个自定义设置，根据自己的需要编辑设置，如下图所示。

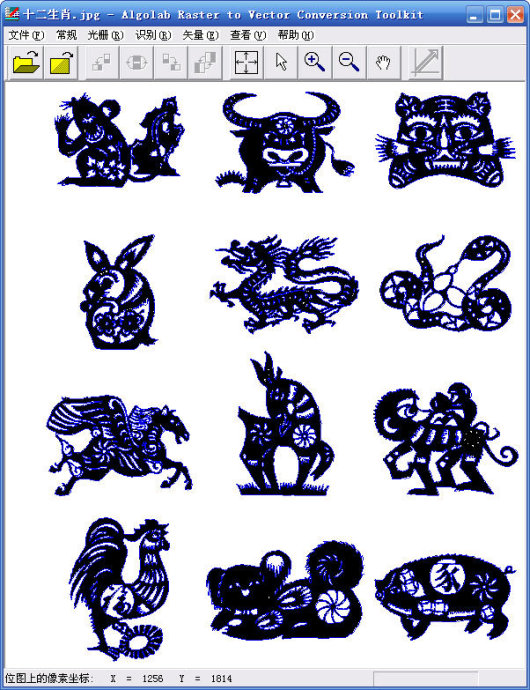

5、选择好设置后，在“识别”菜单点“矢量化”，将光栅图像转换为矢量数据。图中会出现转换后蓝色的线，如下图所示。
你可以检查一下是否满足要求，如果效果差很多，可以重新设置参数，重新矢量化。 6、转换完了，直接在菜单中选择“文件》矢量另存为”，可以选择DXF、AI、WMF、EMF等格式，如果想在CAD里用，存成DXF就可以了。 7、在CAD中打开DXF文件，检查一下效果，根据需要对局部图形进行修整，就完成，如下图所示。
光栅图像转换为矢量数据，转转类似的图形，只求其形，对精度没有什么要求，一点问题没有；如果真要转图纸，不能要求太高，标注肯定都是散的，文字也不能识别，想利用转换图纸进行后续编辑还是比较麻烦的，当然遇到紧急情况，不妨试一试。 在90年代“甩图板”的时候因为有大量纸质图纸需要电子化，光栅矢量化软件还是很流行的，当时配合大的工程扫描仪，卖得很贵，数字化仪也是为了满足类似需求的一种类似描图板式的设备，虽然现在很多CAD都带数字化仪接口，但好多人都已经不知道数字化仪是什么东西了。 现在网上流传了一些光栅矢量化的小工具，当然这些工具并不是免费的，但不知道现在还有多少人花钱来买这个软件。大家关注这个软件，我想只是因为无法拿到图纸的矢量文件，只能想办法转转手头的光栅图像文件来应一下急，希望能比照着重新画一遍省点事。 我这儿在网上找的一个汉化版本，在百度网盘给大家分享一下： http://pan.baidu.com/share/link?shareid=2467&uk=3356970665 除了这个工具外，还有一个工具：WinTopo Pro，我在网上没找到注册号，没试过，大家如果能找到能用的版本，也可以试试。 |
