90%工程师都不知道的联轴器

calyy

你没有看错，下面这个图片不是电气设备上用的线缆固定头，而是螺母式刚性联轴器。这种特殊的联轴器在机械设备中并不多见，因此很多工程师都不知道这种联轴器。知型网团队整理了螺母式刚性联轴器分享给大家，希望对大家有所帮助。

螺母式刚性联轴器，是一种特殊的刚性联轴器。其特点是有三个部分组成：锥套螺母 + 夹紧体 + 锥套螺母。锥套螺母的内螺纹为锥形（管螺纹）；加紧体为管状，两端有锥形外螺纹（管螺纹），且整体有切缝，如下图所示。使用时，将三个部分松开，套在被连接零件的轴上，用扳手锁紧两个锥套螺母即可。该联轴器结构简单，抱紧力大，拆卸方便（普通开口扳手即可拆卸），特别适用于经常拆卸的场合。

螺母式刚性联轴器，是一种特殊的刚性联轴器。其特点是有三个部分组成：锥套螺母 + 夹紧体 + 锥套螺母。锥套螺母的内螺纹为锥形（管螺纹）；加紧体为管状，两端有锥形外螺纹（管螺纹），且整体有切缝，如下图所示。使用时，将三个部分松开，套在被连接零件的轴上，用扳手锁紧两个锥套螺母即可。该联轴器结构简单，抱紧力大，拆卸方便（普通开口扳手即可拆卸），特别适用于经常拆卸的场合。

由于不需要使用内六角扳手，螺丝刀等小工具，螺母式刚性联轴器特别适用于室外作业使用。也可以作为管类零件的连接器。该联轴器外观简洁，在任何场合都可以作为外观件使用。

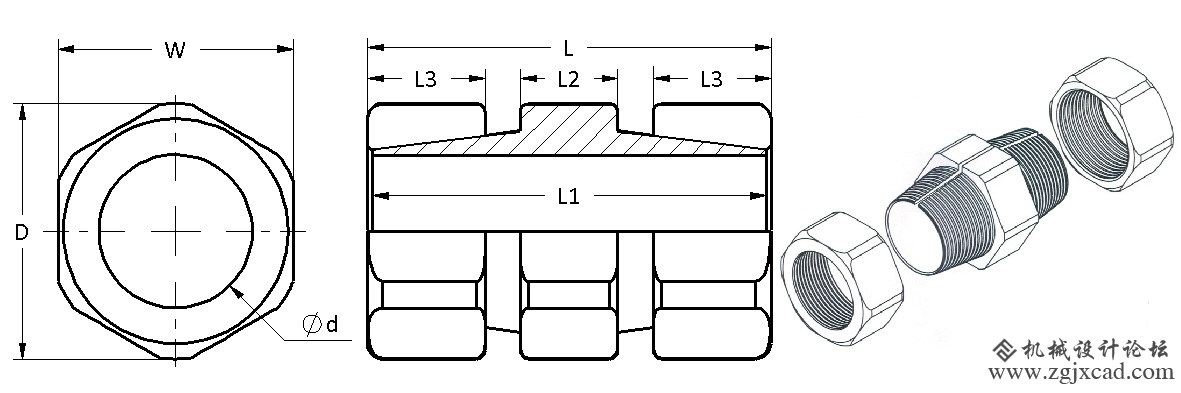

从上图可以看出，螺母式刚性联轴器整体壁厚与普通外六角螺母非常接近，在安装空间有限的场合，可以考虑使用螺母式刚性联轴器。

选型时注意，螺母式刚性联轴器的旋转外径为D。当被连接轴的直径大于等于内径d时，安装后的总长度为L；当被连接轴的直径小于内径d时，安装后的总长度为L1.

常见的螺母式刚性联轴器的材料有304不锈钢和45#钢。对于某些特殊场合也可以采用工程塑料制作，此时重量更轻，成本更低。
