最近发现一个很好CAD插件，分享给大家。

puhuaglass

最近发现一个很好CAD插件，分享给大家。

诺机械CAD软件同步支持autocad2019

作为全球唯一一款支持同时Autocad2006~2019、Autocad Mechanical2006~2019全部32位、64位平台的机械软件，诺机械所有功能在各版本的Acad平台中功能保持一致，用户无须担心与正在使用的AutoCAD版本不兼容。由于支持所有的autocad版本，所以用户安装不需要关心配套的acad版本，不需要由于acad版本升级重新购置软件或者由于专业软件不支持而卸载旧版本的autocad安装，也不需要因此必须购买acad新版本，只需要用自己习惯、已购买的CAD版本，诺机械软件都能自动识别和挂接。

puhuaglass

1、诺机械支持多图幅，还支持多图幅的跨文档的复制粘贴，将多个图框包括图形复制到另外一个文档中，就能够快速建立多个图幅，多个零件表达，快速修改零件；

2、诺机械的标注和图幅设置等所有功能还支持图纸空间，这是目前市面上所有机械软件都无法支持的，比如你可以在模型空间建立许多零件创意，各种草图，但是可以在图纸空间创建多个图幅，然后将局部的图形投影到各个图框中，然后进行标注、拉序号、进行标题栏、明细表的填充等，十分方便，感觉复杂的工作一下子变得简单起来了；

3、诺机械的粗糙度、尺寸、焊接符号等支持直到2017年的最新国标，比如Pccad不支持新的焊接符号、粗糙度等类型，但是诺机械可以，同时考虑到新旧标准混用的过渡区，在同一界面中实现不同年代标准自由切换。

4、诺机械支持全部国际制图标准，如ISO、DIN、BSI、CSN、GOST、ANSI、JIS等世界主要的8个机械制图标准，在界面中自由选择。

4、诺机械支持所有的autocad版本，安装不需要关心配套的acad版本，不需要卸载对应版本的autocad，只需要使用自己习惯的CAD版本，诺机械都能自动挂接。

5、诺机械提供简体中文、繁体中文、英语版本等多语言安装包，方便参与国际项目和国外用户和图纸的交流。

6、诺机械支持Pccad的数据，能直接编辑和修改图框、序号明细表和各类标注，做到对Pccad图纸的无差异的使用。

7、诺机械提供丰富的标准件库，基本上覆盖了设计所需要的标准件，另外，还提供了齿轮计算、链轮计算、带轮计算等差用机械设计内容。

8、诺机械的焊缝符号标注功能提供多引线，多层焊接符号标注，焊缝符号覆盖国标所涵盖的所有可能的形式。

9、诺机械对个人用户完全免费，使用过程中不需要连接到外网，不需要像Pccad那样保持在线还需要注册手机，杜绝了个人和图纸信息泄露的可能。

10、诺机械提供了程序集管理器，集成了贱人工具箱、标注工具箱、燕秀工具箱的CAD插件，还可以自由扩充，方便用户将自己喜欢的程序集成加载到同一个界面中。

11、诺机械可以安装到所有版本的AutoCAD Mehcanical，即ACAD机械版，这是其他软件不能支持的，可以方便利用ACAD机械版的强大计算功能。

12、诺机械所有的符号支持多引线、多箭头，箭头类型非常多，标注的符号自动吸附在被标注面上，自动跟随移动，这样极大的方便三维投影视图的二维图形，在模型发生改变的时候驱动投影，所有标注自动位置适应。

13、诺机械的尺寸公差增加支持未注公差的查询和标注，支持GBT1804-2000、GBT1803-2003“一般公差未注公差的线性和角度尺寸的公差”，支持Js14、n9等的电机行业的公差标注形式。

14、诺机械支持在线更新升级功能，软件更新面向所有的autocad平台，功能一致并且不断完善，有新版本发布会自动提示用户更新。

15、诺机械的拉件号的件号形式可以定制任意复杂的形状，可以满足特殊行业的需求。

16、诺机械的安装包非常小，支持这么多的ACAD平台，核心安装包只有100M，加上标准件库只有466M左右。

17、诺机械提供对低版本CAD的文档标签、多窗口切换、多文档命令、存盘时自动实现图形文件标准化规范化命名存盘机制。

18、命令行选项是AutoCAD最主要的命令操作方式，诺机械优化了命令行选项，提供选项按键一键转换、选项按钮等功能，使得命令行操作效率提高五倍以上。

19.可导出报表有：产品明细表（相同零件要有汇总功能）、部件明细表、自制件明细表、外购件明细表、标准件明细表。报表格式可自定制。

总之，诺机械还有许多未发现的好功能，需要慢慢挖掘。

puhuaglass

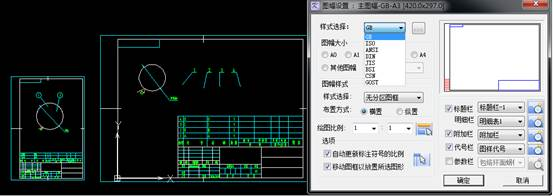

一. 多标准、多图幅、多比例图幅的建立

实现了多个图幅、不同比例、多个国家标准的任意切换，不同图幅、比例的绘图内容互不影响，此时绘制图形、标注、标题栏明细表等内容按所选标准来生成。

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image002.jpg

二。智能序号标注和 BOM 系统关联

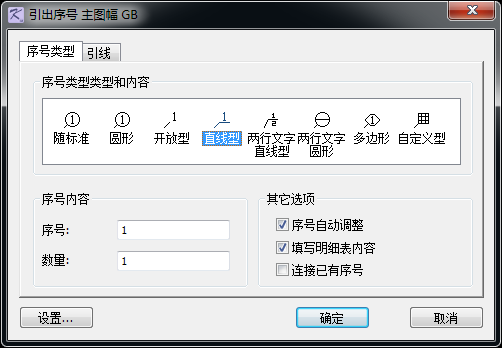

8 种常用的序号标注符号任您选择，序号标注符号中的文字、引线、箭头都可以进行各自的设定，并且在某些企业的要求下可对其符号形式进行定制。

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image003.png

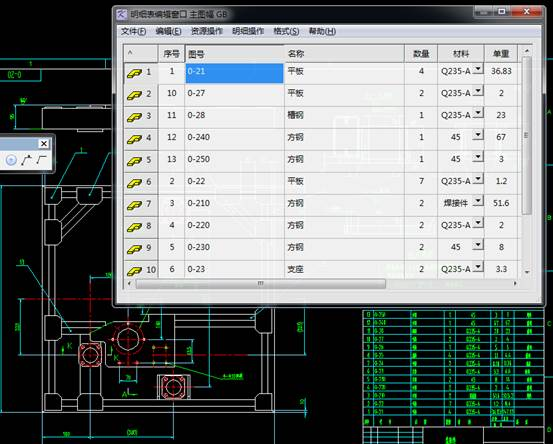

明细表的填写方式非常灵活，用户可在序号标注的同时来填写明细表，也可以由数据导入至明细表中，此时明细表和序号标注智能关联，使图形和数据更方便的结合起来。连接已有序号不用反复勾选功能按钮，标注时只需在已有序号上引出就可自动连接，简单更方便。file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image005.jpg

明细表支持文本和 excel 格式的导入导出，有效的把设计数据提供给其他部门使用。

puhuaglass

智能的尺寸标注功能

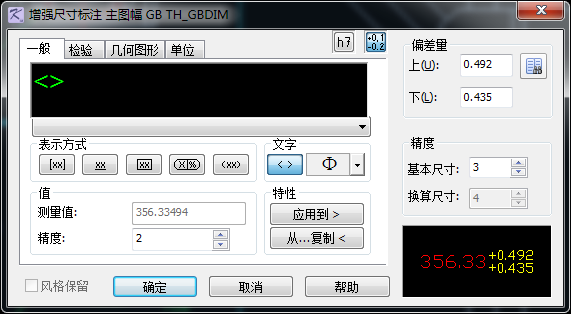

一个命令可以完成图面 90%的标注内容，在执行某种标注方式时一键切换至其他种类的标注方式，充分说明了标注方式的灵活；标注文字的位置可由用户自由指定；双击编辑与修改的方式让设计师的工作效率有效提升。

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image006.png

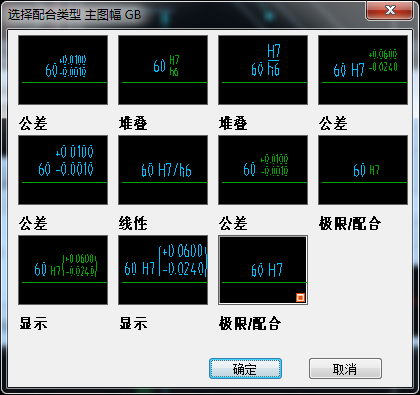

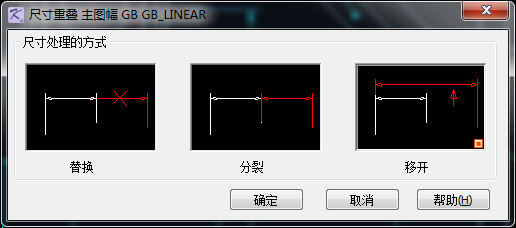

用户指定的标注形式瞬间生成，多种方式公差与配合类型让标注更丰富，智能的标注工具可使重叠的标注自动调整其间隔，使图纸中的尺寸标注更美观。

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image007.png

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image008.png

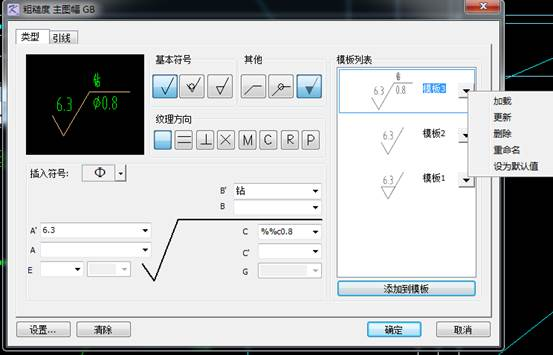

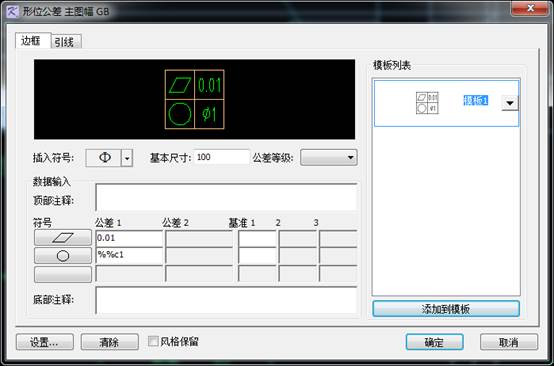

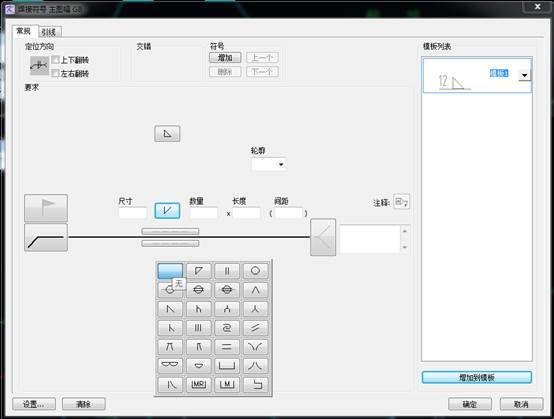

丰富的机械符号标注

诺机械所提供了粗糙度、形位公差、焊接符号、锥斜度符号、孔特征图表等超过 12 种

符号标注，为同类软件之首，这些符号可附着在目标实体和尺寸标注上，能够随实体自由移动，自动适应图纸的比例变化。在粗糙度、形位公差、焊接符号这些常用到的标注符号中添加了模板列表，方便设计师把常用到的符号标注内容保存，可设置为默认值，可加载后直接调用，免去了参数过多时反复选择的繁琐。

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image010.jpg

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image012.jpgfile:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image014.jpg

puhuaglass

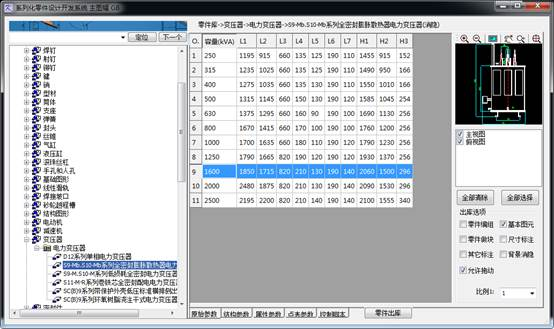

功能强大的标准零件库、专业符号库

利用诺机械 CAD 2017 中的 PartBuilder 系统可快速绘制标准零，准确性和精度可得到有效保证。零件设计系统中包括 56 个大类近 300000 个零件，范围涵盖机械、重工、汽车、模具、煤矿能源、交通、水利、化工、船舶等各个领域，是目前国内数量最多、范围最广的标准零件图库，用户在选择系列、规格和参数后，瞬间即可绘制出符合国标零件，同时提供完全开放式管理、维护、定制手段，用户可以便捷的建立、修改、扩充为企业自己的标准图库。

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image016.jpg

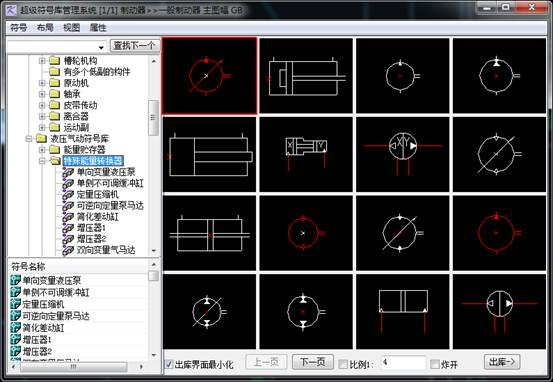

国标符号库，支持国家标准的符号内容包括仪器仪表符号、电器符号、液压符号、运动

符号等，用户轻轻一点即可绘制完成所需的符号，使用户不必再去查询相应的手册后再绘制，极大的节省了时间。

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image018.jpg

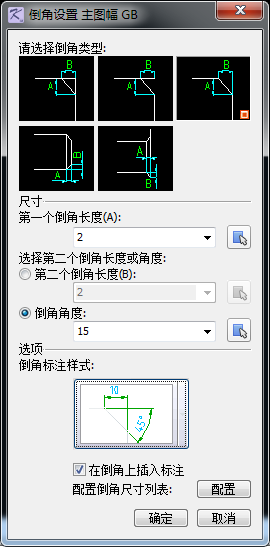

精确的绘图工具、构造工具

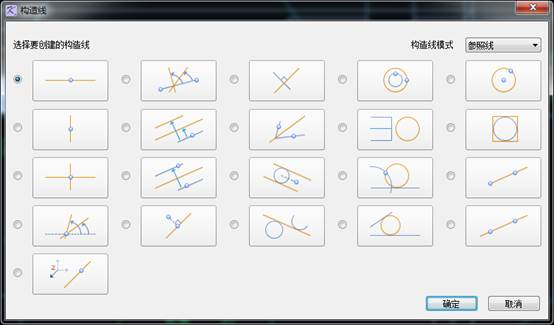

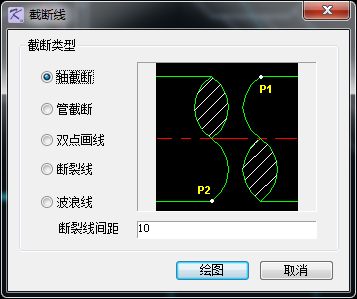

绘图工具中包括多种常用的方式，如对称画线、平行线、垂直线、切线、公切线、波浪

线等，让常用的绘制方式操作更为简洁，绘制结果更为精准；构造工具中包含构造线、构造圆、倒圆、倒角、相贯线、工艺槽、孔阵等，构造工具可以有效缩短构造几何图形、工艺图形绘制所用的时间，构造工具所形成的目标支持超级编辑，双击即可修改内容，从而进一步提高绘图效率。

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image020.jpg

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image021.png

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image022.png

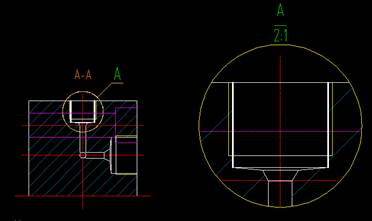

局部详图

复杂图形的得力助手，可将图纸中局部细微的地方框选后在绘图区域放大引出，图形自动按指定的比例绘制完成并生成标注。若原图形发生改变，只需要双击局部视图边界进入局部视图对话框，点击确定，被放大的视图将自动更新，极大地提高设计师的绘图效率。

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image024.jpg

不可缺少的辅助工具

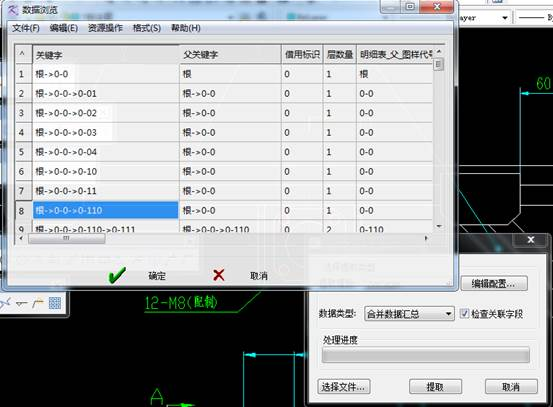

辅助工具包含批量的数据提取、批量排图、批量打印，批量的图纸操作等工具，批量数据提取工具可对批量图纸中标题栏与明细表的数据浏览与提取，并进行数据汇总处理，并可对处理结果输出为 EXCEL 文件。

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image026.jpg

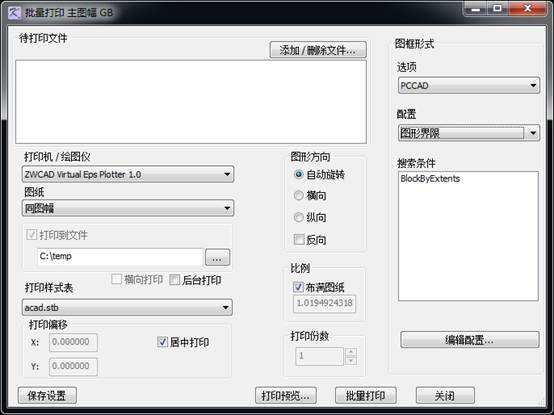

批量排图和批量打印功能可帮助用户快速批量打印出图，可选择同图纸图幅出图，也可统一设定打印图幅，极大节省了打印出图时间

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image028.jpg

批量的图纸操作，可以按脚本命令对批量图纸进行同一命令的执行，如图纸归档需全屏显示后保存的操作，就可以按下面的命令一次性完成，减少了设计人员的重复操作。只要是CAD 命令行可识别的命令，都可以借助此命令来完成，提高效率的同时保证了操作的准确性。

puhuaglass

表格工具

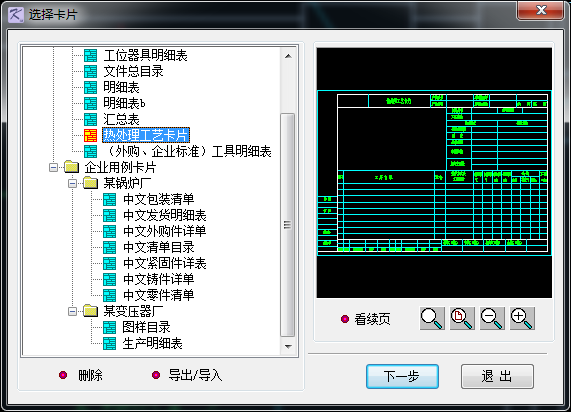

为满足中小企业进行设计汇总表格处理、加工工艺表格定义和填充、以及工艺卡片管理等的需要，提供了功能强大、非常实用的超级表格功能。用户在进行产品设计的同时，可以很方便地绘制出各种各样的表格，生成所需要的各种汇总表格和工艺卡片，使设计工作进一步简化，缩短在设计阶段的使用时间。

file:///S:/zwmcadnew_L/OutputDir/MultiLanguage/all/docs_knowm/%E8%AF%BA%E6%9C%BA%E6%A2%B0CAD2018%E5%AE%A3%E4%BC%A0%E6%96%87%E6%A1%A3.files/image031.png
