立式车床加工的钳爪半自动定心卡盘-增力丝杆！

JXHJ

一、前言

近年来，电机机座多在生产自动线或加工中心上自动化或半自动化加工。

分享--微信公众号--卡盘技术咨询联盟！

二、问题的提出

立式车床加工，装卡的夹具有用原立式车床的四个通用卡盘爪，也有用自制的定心或不定心的四爪卡盘等。

这种设计其找正、卡紧、换活等费时费力，生产效率低，加工件的质量亦难以保证。

本文介绍一种立式车床用钳爪夹紧半自动定心卡盘来解决该问题，但具体解决方案，请根据工况来进行重新制定。

三、钳爪半自动定心卡盘

可采用钳爪卡盘装卡。用四爪在外夹，四爪在里撑，构成四副钳爪夹紧机座进行加工，因其只能自动夹紧定心机座的下端，上端仍需人工找正，称其为钳爪半自动定心卡盘。

四、钳爪半自动定心卡盘的结构及原理

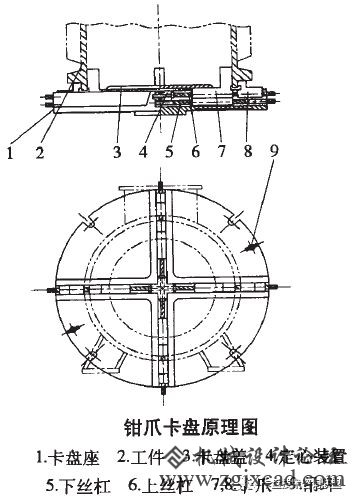

1、钳爪半自动定心卡盘的结构

2、钳爪半自动定心卡盘的原理

卡盘中心的丝杠交叉处，设中心叉作矮爪杠的定位装置。带动加固爪的两根丝杠不设定位装置。

利用卡盘盖作加固爪的宽松限位装置，让该丝杆和加固爪有一定量的游动，确保各加固爪能良好接触并撑紧机座。

同一根轴线的矮爪和高爪共用一条卡爪滑道，矮爪在外、高爪在里工作，带动矮爪的丝杠穿过高爪的专用通孔，但没有螺旋配合关系。

加固爪的丝杠和加固爪在撑紧工件之前，它们在卡爪滑道的滑动自由度较大，属游动卡爪。

机座下端的定心由定心卡爪完成并辅助夹紧。

五、总结

钳爪半自动定心卡盘只能解决部分问题，具体问题具体分析。
