铝合金精益管及其配件使用方法介绍第二期

y348037840 · 发表于 2018-1-18 09:22:14

铝合金精益管及其配件使用方法介绍第二期

精益管让我想到了小时候的玩的乐高积木，东西就摆在那里怎么玩怎么使用完全看你的想象力。

相关帖子：《铝合金精益管及其配件使用方法介绍第一期》

废话不多说直接开始输出干货：
铝合金精益管配件:

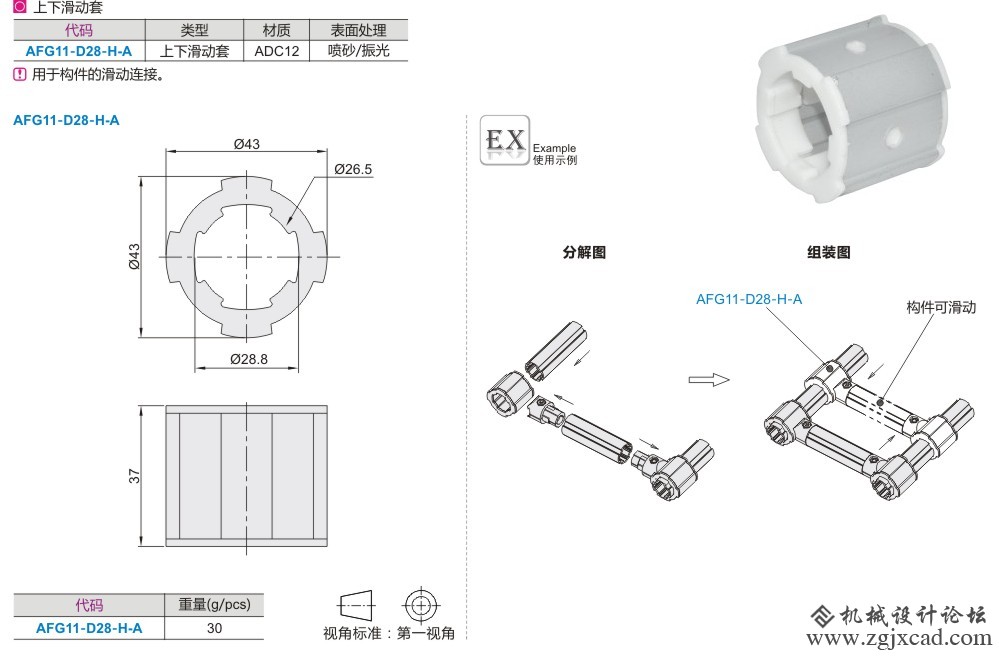

1.精益管配件-上下滑动套
用于构件的滑动连接。

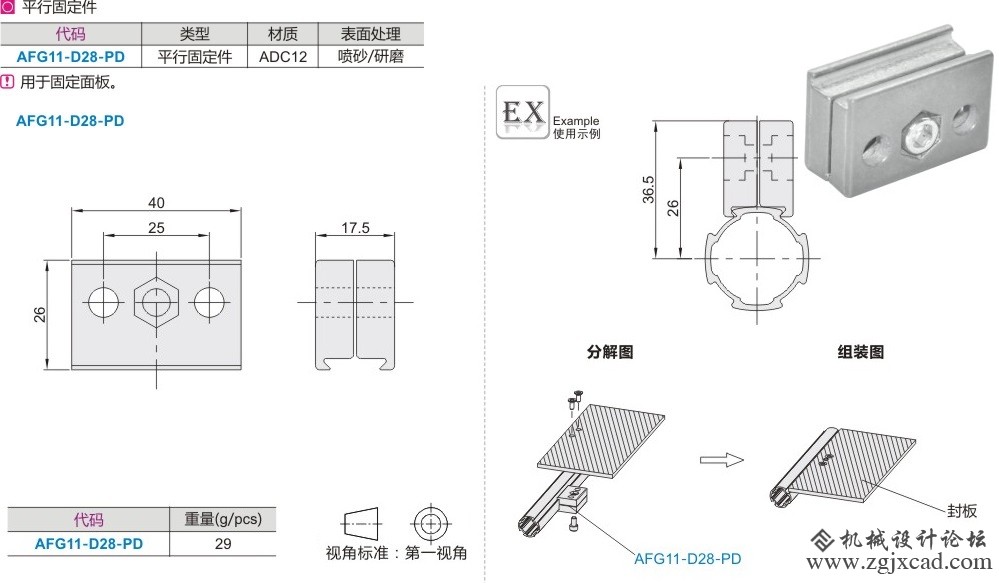

2.精益管配件-平行固定件
用于固定精益管和封板。

3.精益管配件-连接底座
用于将精益管垂直安装于水平面上。

4.精益管配件-板扣件B
用于固定封板。

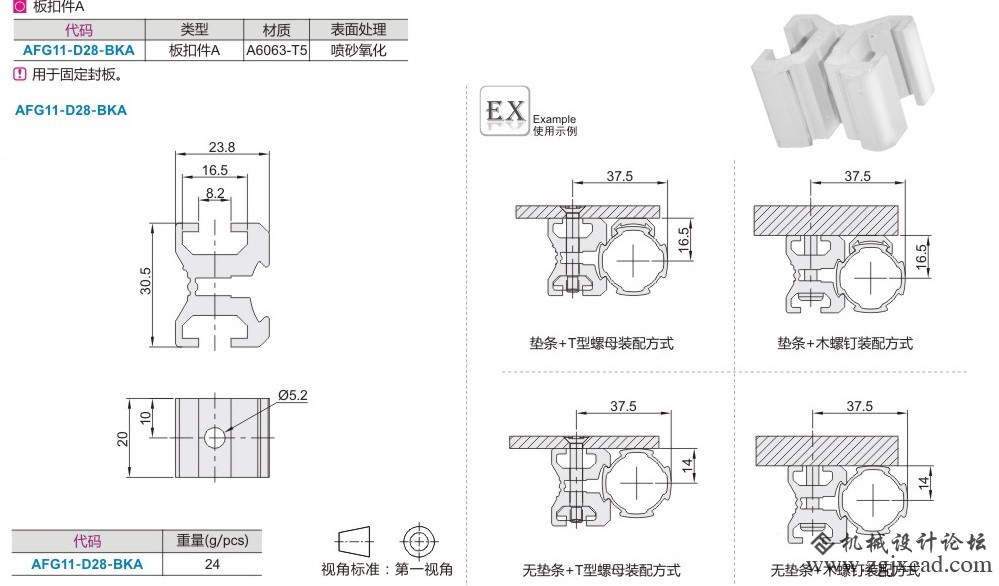

5.精益管配件-板扣件A
用于固定封板

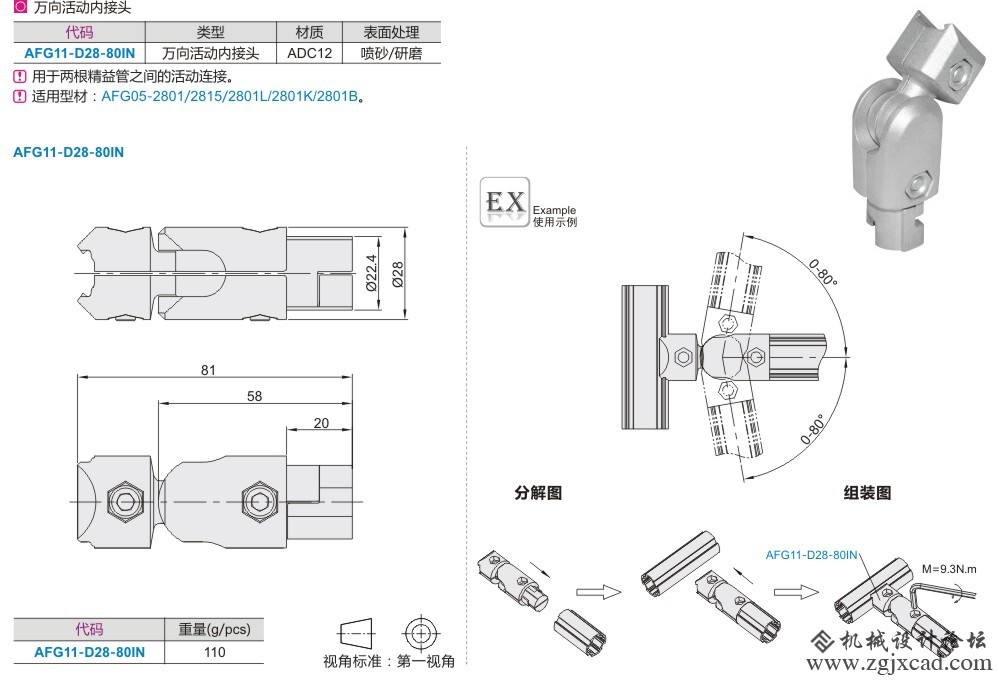

6.精密管配件-万向活动内接头
用于两根精益管之间的活动连接。

7.精益管配件-万向活动外接头
用于两根精益管之间的活动连接。

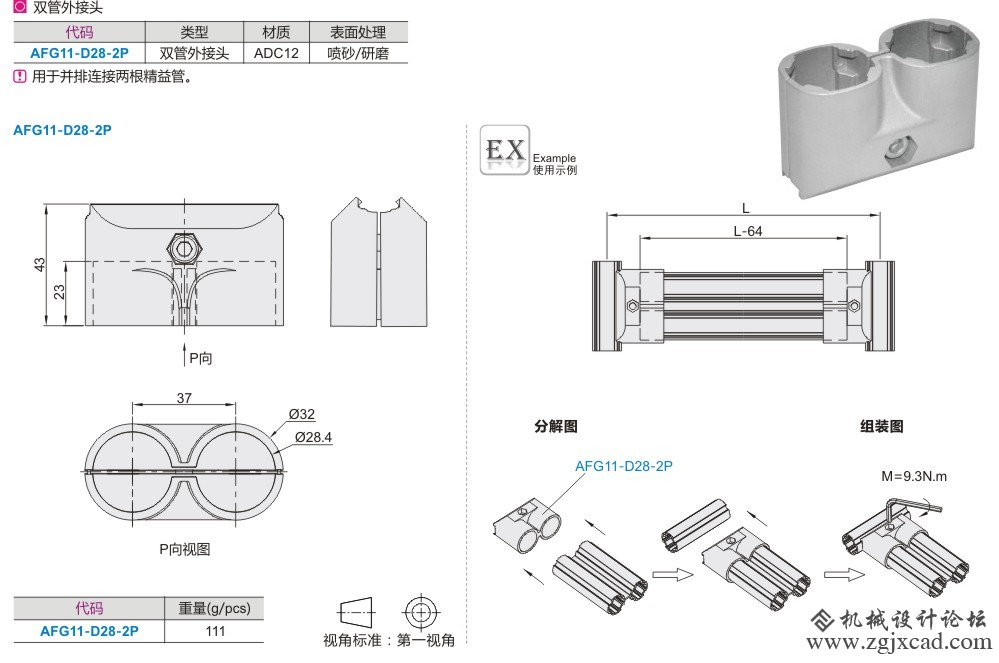

8.精益管配件-双管外接头
用于并排连接两根精益管

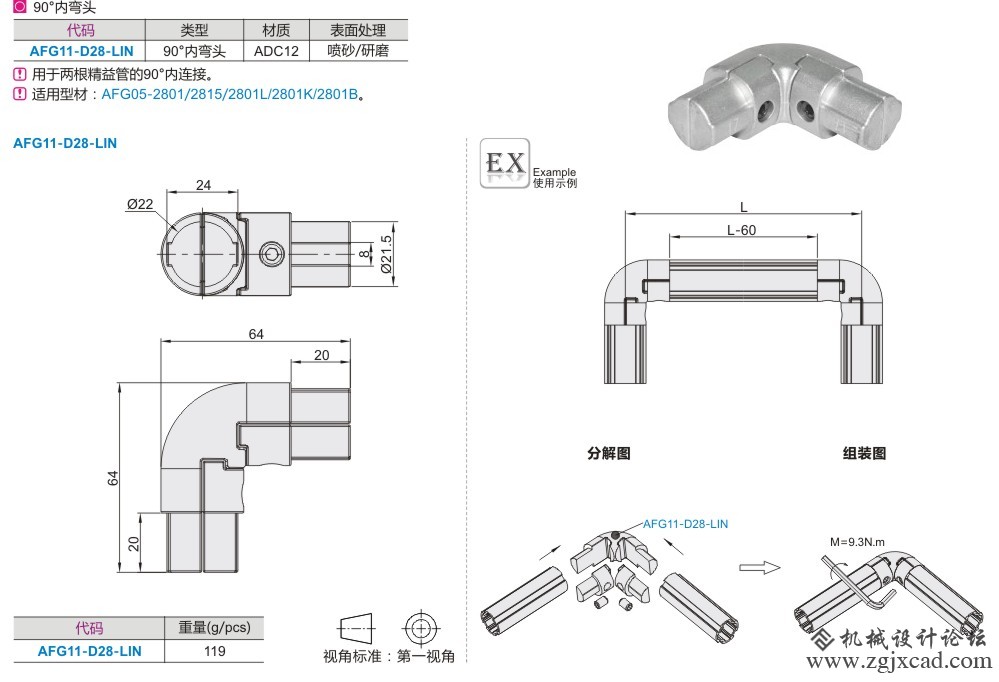

9.精益管配件-90°内弯头
用于两根精益管的90°内连接

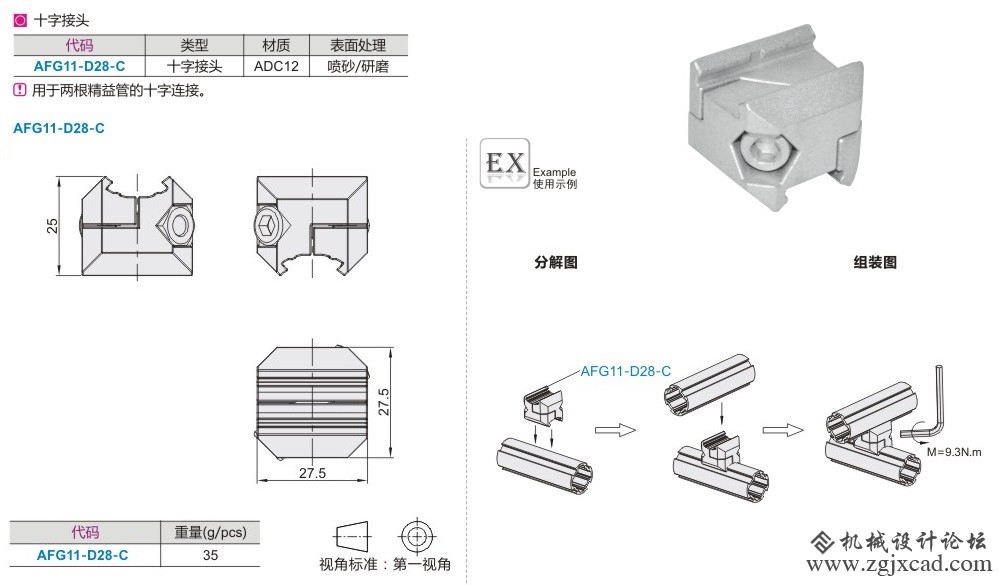

10.精益管配件-十字接头
用于两根精益管的十字连接。

本期完。
附件：

精益管及配件3D图.rar (1.18 MB, 下载次数: 1)
