气动夹钳水平压紧式法兰底座WDC10247-A（附3D）

y348037840 · 发表于 2017-11-8 11:43:42

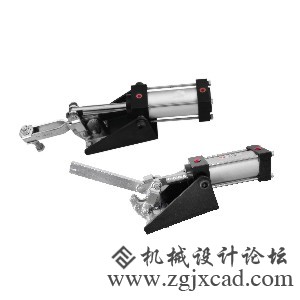

气动夹钳水平压紧式法兰底座WDC10247-A

能够实现准确定位、快速夹紧。

广泛应用于工业生产中的焊装治具、机加治具、装配治具、检验治具、模具和各种机器的锁定零部件。

安装方式：水平压紧式，底座类型：法兰底座，压把：U型压把，主体材质：碳钢，夹持力：450kg，压把角度95°，气缸直径：50mm，长度：405mm，自重：3620g。尺寸：405*113*113mm 气缸受压面积：19.625cm2

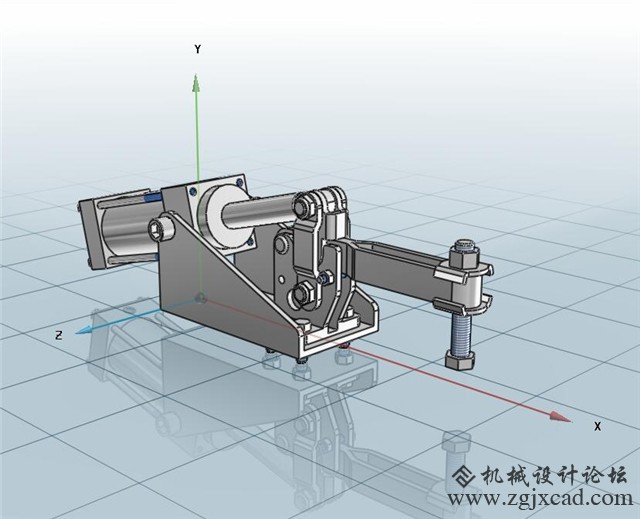

3D图下载：
