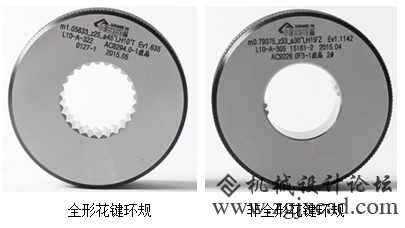

导读：如何在测长机上准确地进行渐开线花键规的跨棒距（棒间距）测量，是目前国内外测长机较难破解的一道难题，中图仪器SJ5100高精度光栅测长机针对此应用进行了独特设计及算法修正，较好地解决了这个难题。 渐开线花键规的分类及应用 渐开线花键规主要应用于花键检测、齿轮渐开线花键、其他渐开线花键的检测。 渐开线花键规跨棒距/棒间距测量 渐开线花键规的跨棒距/棒间距为花键规的主要参数，是所有渐开线花键规是否合格最重要的评判指标。 图1 渐开线花键环规 图2渐开线花键塞规

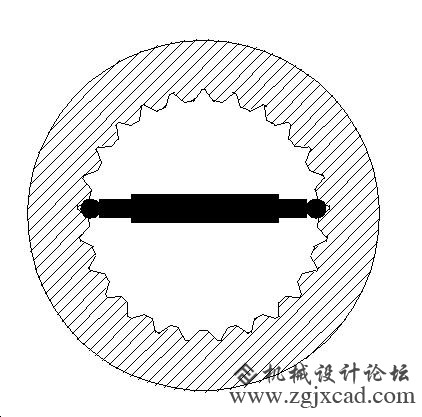

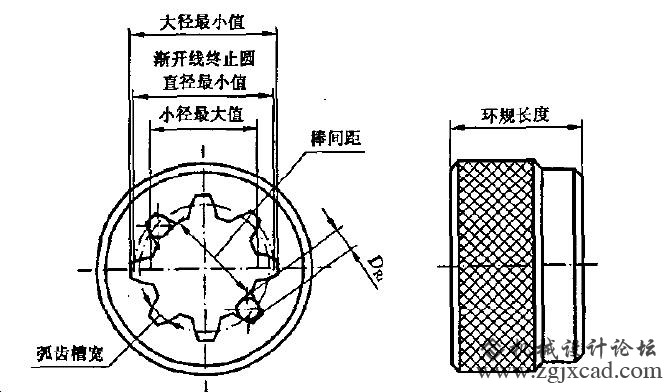

传统测量渐开线花键环规的棒间距主要采用针规加内径千分尺测量，操作时需手放置针规，旋转内径千分尺找到最小值，如下图3，传统测量渐开线花键塞规的跨棒距主要采用量棒加外径千分尺，操作时需旋转外径千分尺找到最大值，如下图4： 图3 传统方法测量渐开线花键环规

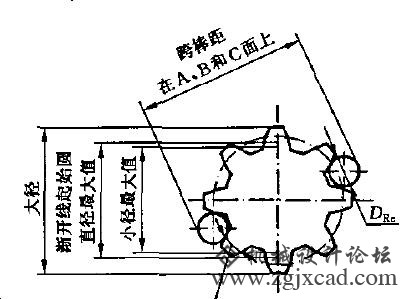

图4 传统方法测量渐开线花键塞规

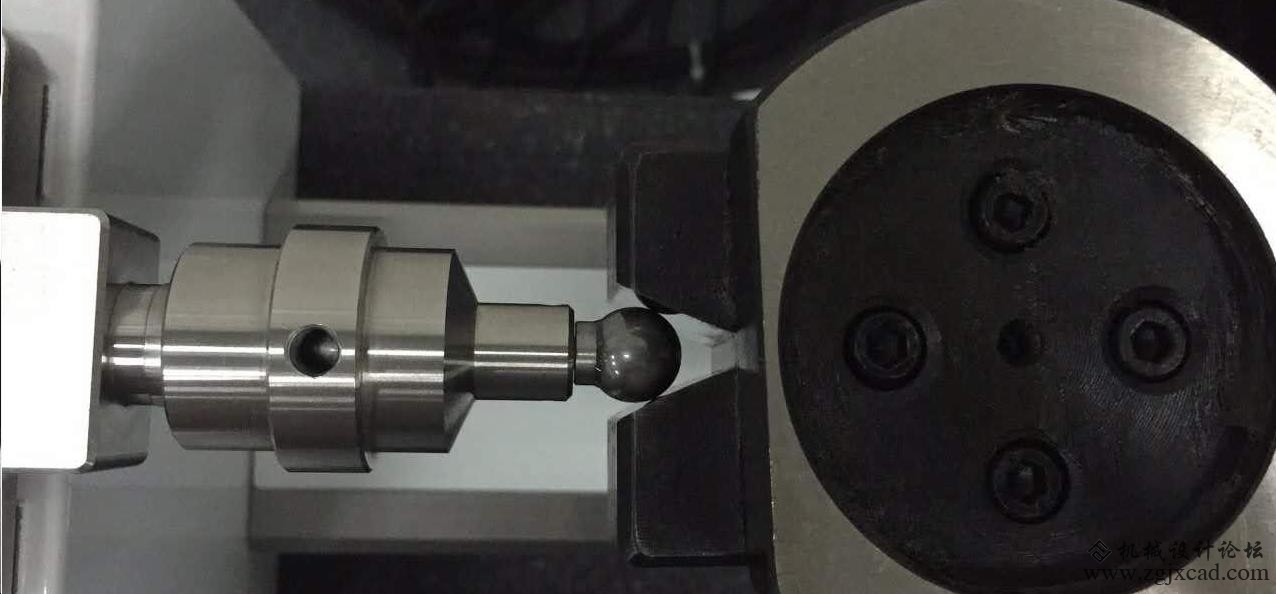

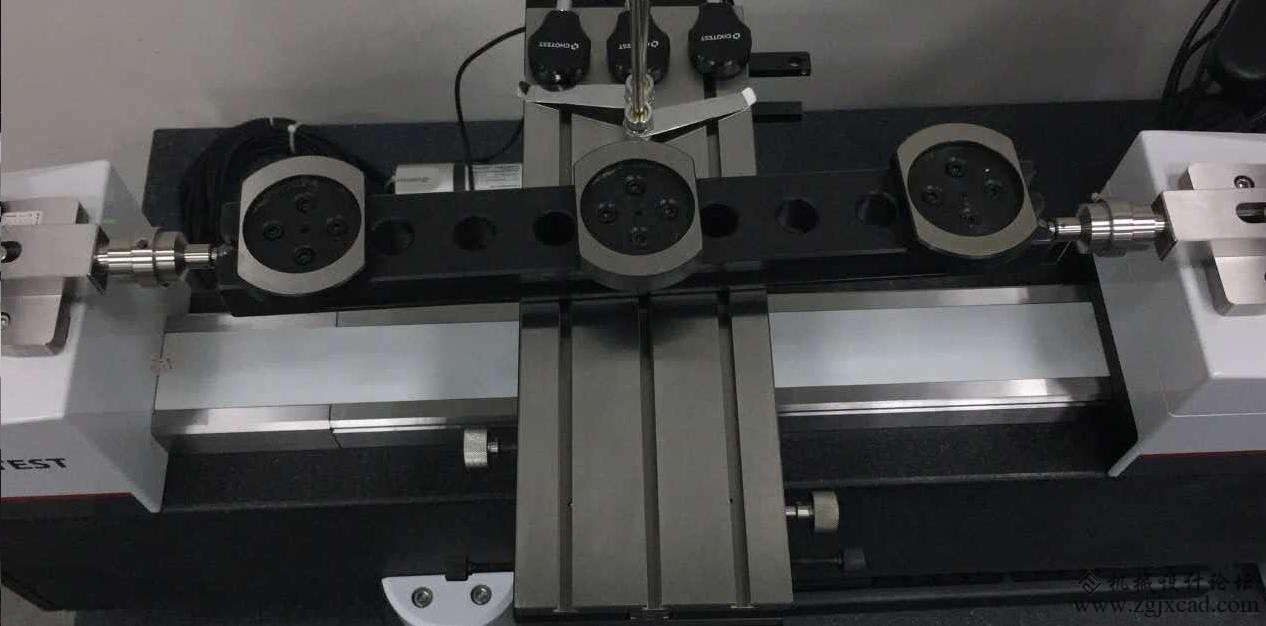

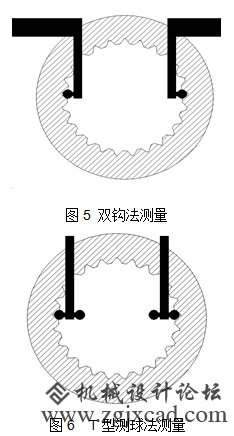

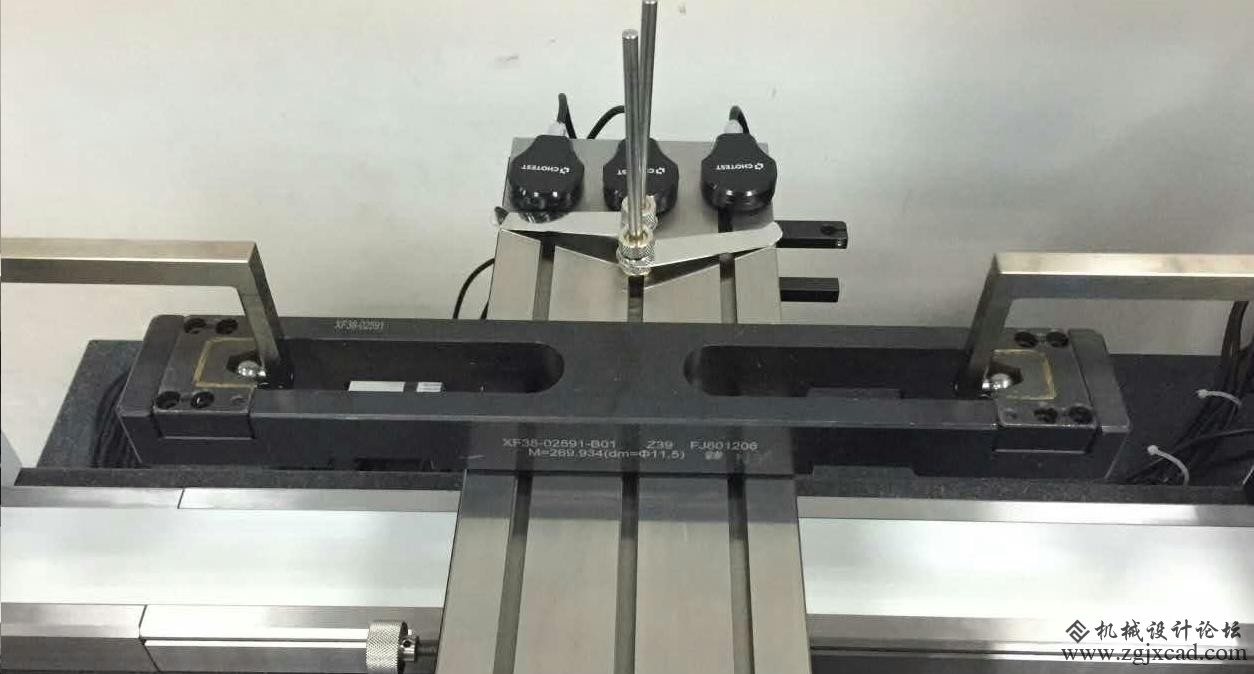

传统方法的缺点是测量时找拐点人为因素影响较多，且量棒在键槽中的位置不能接触到槽内的任意点，不能实时反馈到键槽的每个高度位置实际情况。 中图仪器SJ5100高精度光栅测长机对渐开线花键环规的测量使用的是双钩法和T型测球法，如下图5-双钩法测量渐开线花键环规，图6-T型测球法测量渐开线花键环规（针对内径较小的内花键测量）。 双钩法测量时使用测钩测球接触花键规内槽，使用五轴台找到拐点，测量时可以升降花键规测量不同深度截面的棒间距； T型测球法测量前先将工作台调节水平，找到左侧拐点采样后然后移到右侧找到右侧拐点，再采样，得到花键规棒间距测量值； 中图仪器SJ5100高精度光栅测长机对渐开线花键塞规的测量使用的是测帽法，如下图7-测帽法测量渐开线花键塞规。 图7 测帽法测量渐开线花键塞规
以上三种测量方法的优点在于其测量时可以检测不同截面的的棒间距，而且仪器的精度高，操作方便。 SJ5100高精度光栅测长机，使用五轴工作台找花键规的拐点，人为干扰少，能够得到稳定可靠的测量数据。 SJ5100高精度光栅测长机在测量计算方法上也进行了修正处理，可实时修正测球大小、测力、环境温度等造成的误差，提高测量精度。 使用SJ5100高精度光栅测长机进行渐开线花键规测量注意事项 1)T型测球测量花键环规时使用标准环规将工作台上表面找水平，放置花键规时擦干净花键规基准底面，以免花键规放置不垂直引起测量数据不准； 2)测量前将需使用的测球直径使用平面测帽校准得到准确数据。 实际操作应用案例
|
