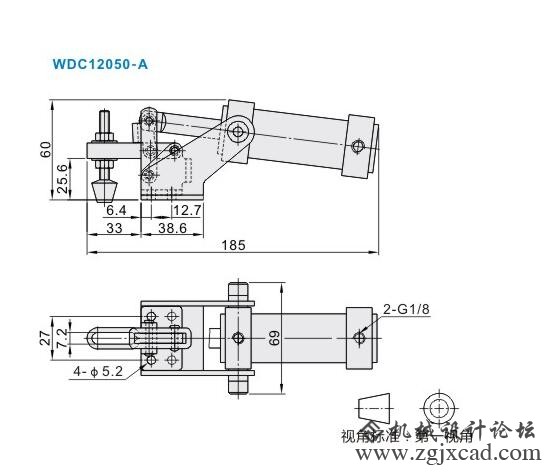

气动夹钳-法兰底座-水平压紧式WDC12050-A

能够实现精确定位、快速夹紧。
广泛应用于工业生产中的焊装治具、机加治具、装配治具、检验治具、模具和各种机器的锁定零部件。
安装方式：法兰底座，主体材质：碳钢，夹持力：91kg，压把角度92°，气缸直径：32mm，自重：620g。

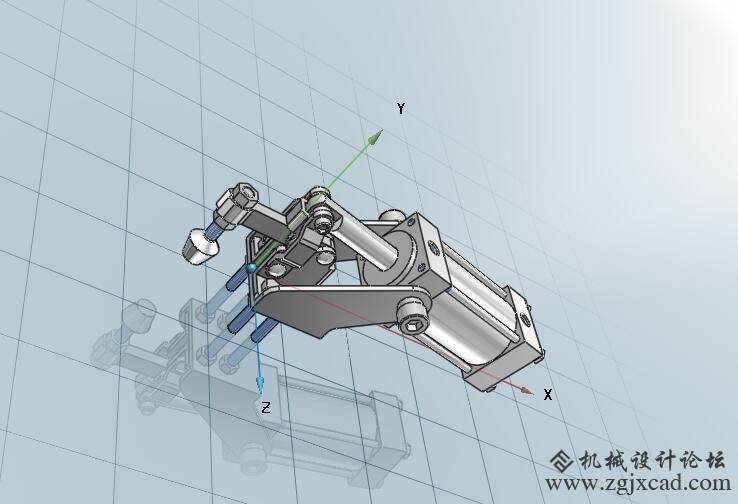

3D附件下载：

气动夹钳-法兰底座-水平压紧式WDC12050-A.rar (80.47 KB, 下载次数: 0)
