气动夹钳-法兰底座-水平压紧式附（STP格式3D）

能够实现精确定位、快速夹紧。
广泛应用于工业生产中的焊装治具、机加治具、装配治具、检验治具、模具和各种机器的锁定零部件。

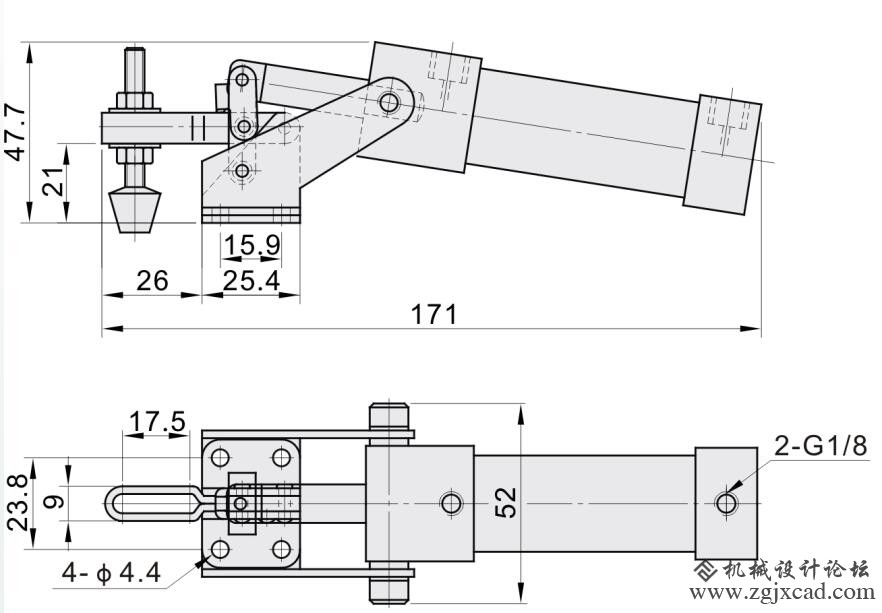

安装方式：法兰底座，主体材质：不锈钢，夹持力：50kg，压把角度82°，气缸直径：20mm，自重：280g。

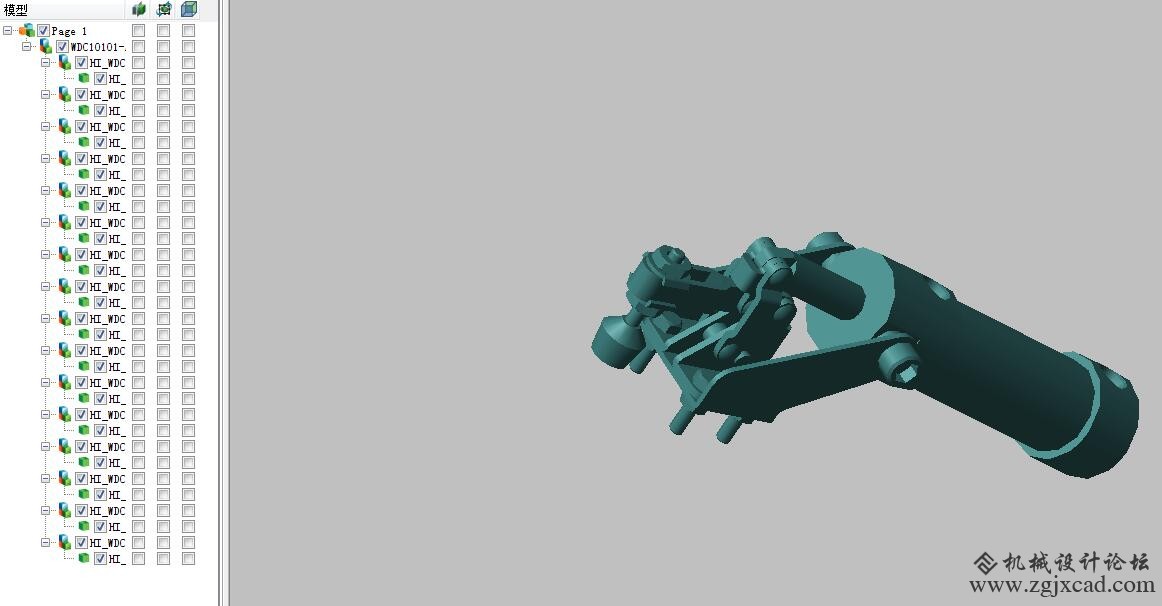

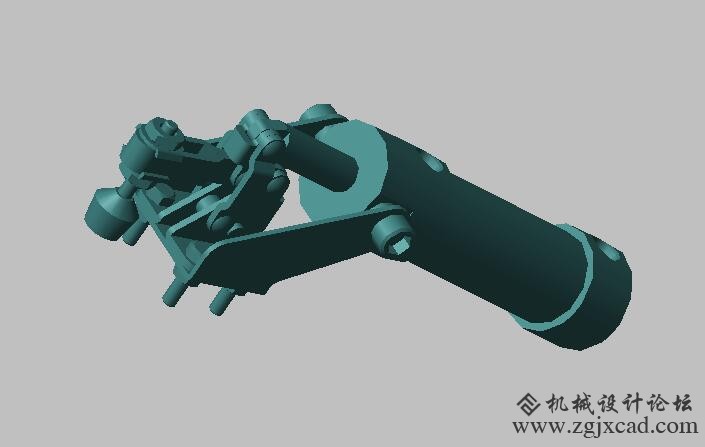

3D图下载：

气动夹钳-法兰底座-水平压紧式WDC10101-A.rar (86.18 KB, 下载次数: 56)

夹钳, 气动夹钳, 快速夹钳
