须要钻孔的零件可以说种类繁多，有良多零件的需求溜在筒很年夜，为进步加工效力，人们设计了各类各样的工装夹具。下面先容的是一种比拟常用的，加工比拟规整些零件的钻孔夹具。

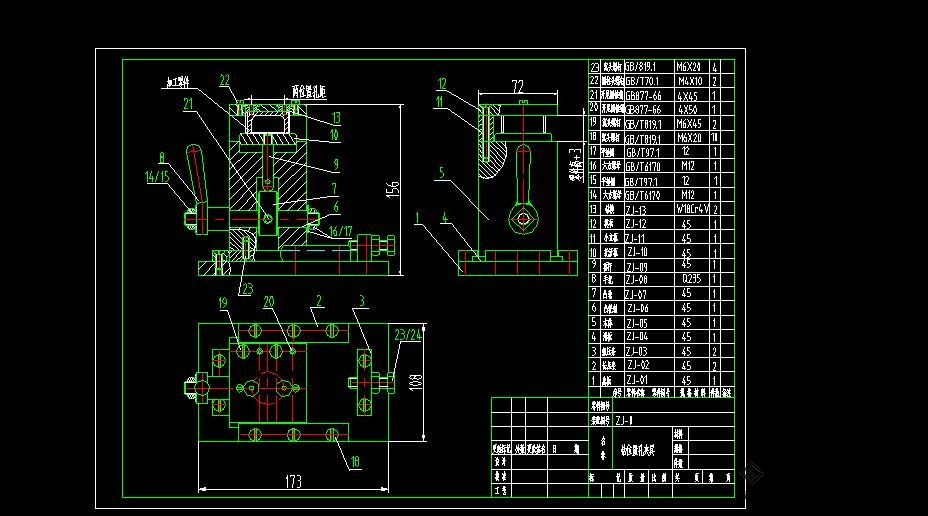

工种风行语—钳工怕钻地位孔。手工活用分度头划线打样冲然后用锥头尖对样冲点，才干钻孔，当然，少量几件，请求地位精度不高，也只有如许干了。但真要批量出产，特殊是要上装配线的两个扳手孔的地位精度请求是较高的，超差孔距扳手卡不进，就被甩下线了，直接影响装配进度。为此我们设计了这种钻地位孔夹具，不单加工地位精度高，出产效力也很高。夹具按加工零件最年夜尺微暇设计成50mm下；100mm以下和以上不等，此图是50mm以下的。当然，也可以依据外形巨细来设计成专用夹具，即可削减制作用度，又可进步出产效力。
应用方式：如加工两个地位孔，夹具可在底板上滑动，并可用螺钉调剂移动间隔，使夹具快速到位，如两孔不在统一圆周上，可调剂底板角度再固定，如加工1个孔，可将夹具固定到底板上或往失落底板，直接固定在工作台上。零件是靠凸轮推进顶甘攀来顶紧的，属于手工操做。
精度靠钻模板的制作精度来包管，加工零件两孔距转变时须要从头设计钻模版，而单孔只需调换钻模就行了。如批量很年夜，钻模可设计成硬质合金的。
此图仅供喜好者参考。
