万向曲管系列介绍及应用案例

y348037840

万向曲管系列介绍及应用案例


可任意调整长度、角度、变换口径，专门用来输送流体（液体、气体）的曲管。
可使用于金属机械加工给水、给油、吹气的曲管

材料使用高品质的POM塑胶原料，具有抗化学性、油性、药品性。
万向曲管绕性佳，定位稳固，不会反弹。
锥形球关节设计消除了圆关节造成的阻流现象，弯曲后
不会缩减内径，也不会打结或疲乏。
与切削刀具碰撞也不会破坏切削刀具。
不导电，适用于EDM（放电加工机）。


曲管压力与流量的特性：

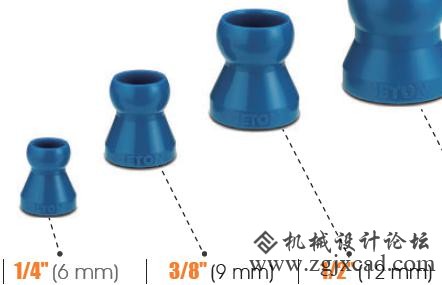

尺寸	建议操作压力	流量
1/4″系列	2.0~3.0 kg/cm2	900 L/H
3/8″系列	2.0~3.0 kg/cm2	1500 L/H
1/2″系列	1.4~2.0 kg/cm2	1700 L/H

建议使用：
使用万向曲管时，会因使用情况的不同，而影响曲管的最大使用压力，建议任何时候做测试。


温度说明：
熔点：165°C
最高使用温度：65°C


适用物品表
一般型万向曲管以POM塑胶原料制造，色泽采用深蓝色及橘色

品名	适用	不适用
乙醇	√
丙酮	√
清洁剂	√
汽油	√
润滑油	√
酒精	√
矿物油	√
氢氧化钠	√
农药	√
刹车油	√
酸		×
强碱		×
氨类过氧化物		×
次氯酸		×
次氯酸钠		×

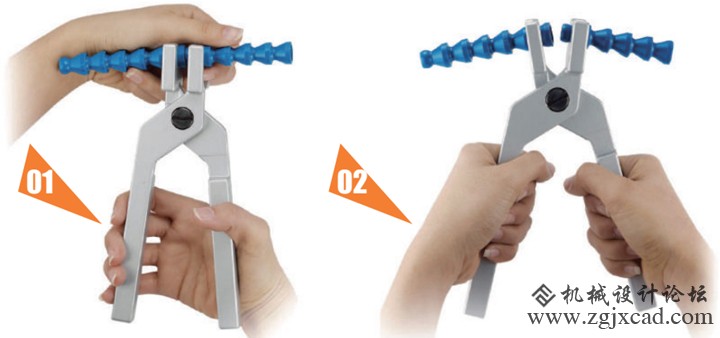

万向曲管的组装：
使用专用的曲管组装钳即可简单地拆装曲管


万向曲管抗疲乏、摩擦力高：
比金属管线更抗疲乏，因此可以将其固定于定位点上，不易晃动。


万向曲管的应用方案：

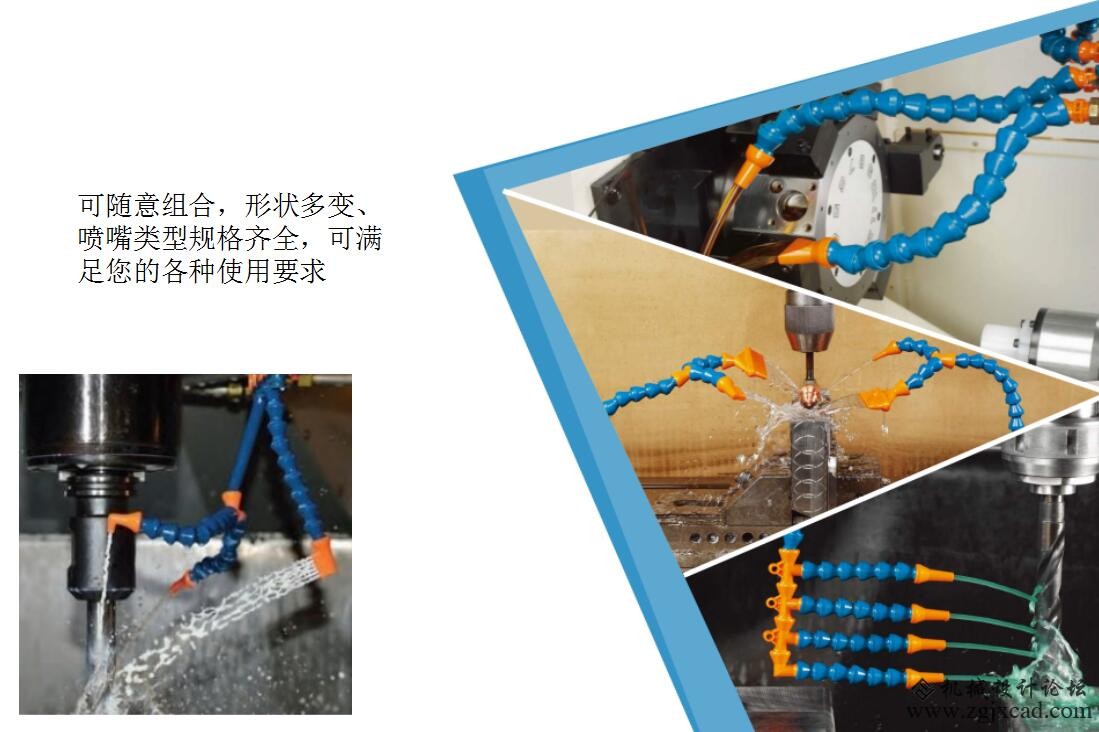

万向曲管的应用案例：



更多内容与细节下载附件： 万向曲管.pdf (1.15 MB, 下载次数: 0)

2017-10-18 09:00 上传

点击文件名下载附件
