机械设计实例：放料转盘

zgjxcad · 发表于 2013-6-4 09:24:38

在论坛上贴出过铜包铝装备的全套图纸。
上个月，用我制作装备的厂家找来，要给画一个可以或许承载较年夜分量的放料转盘，用来做铝园盘料的放料。
约10毫米粗的铝园盘成内乱孔900多、外径和高度都近2米的一个圆筒，年夜约有2吨多重。
花了一成天比拟了可以想到的计划，再花了两天工夫出图。

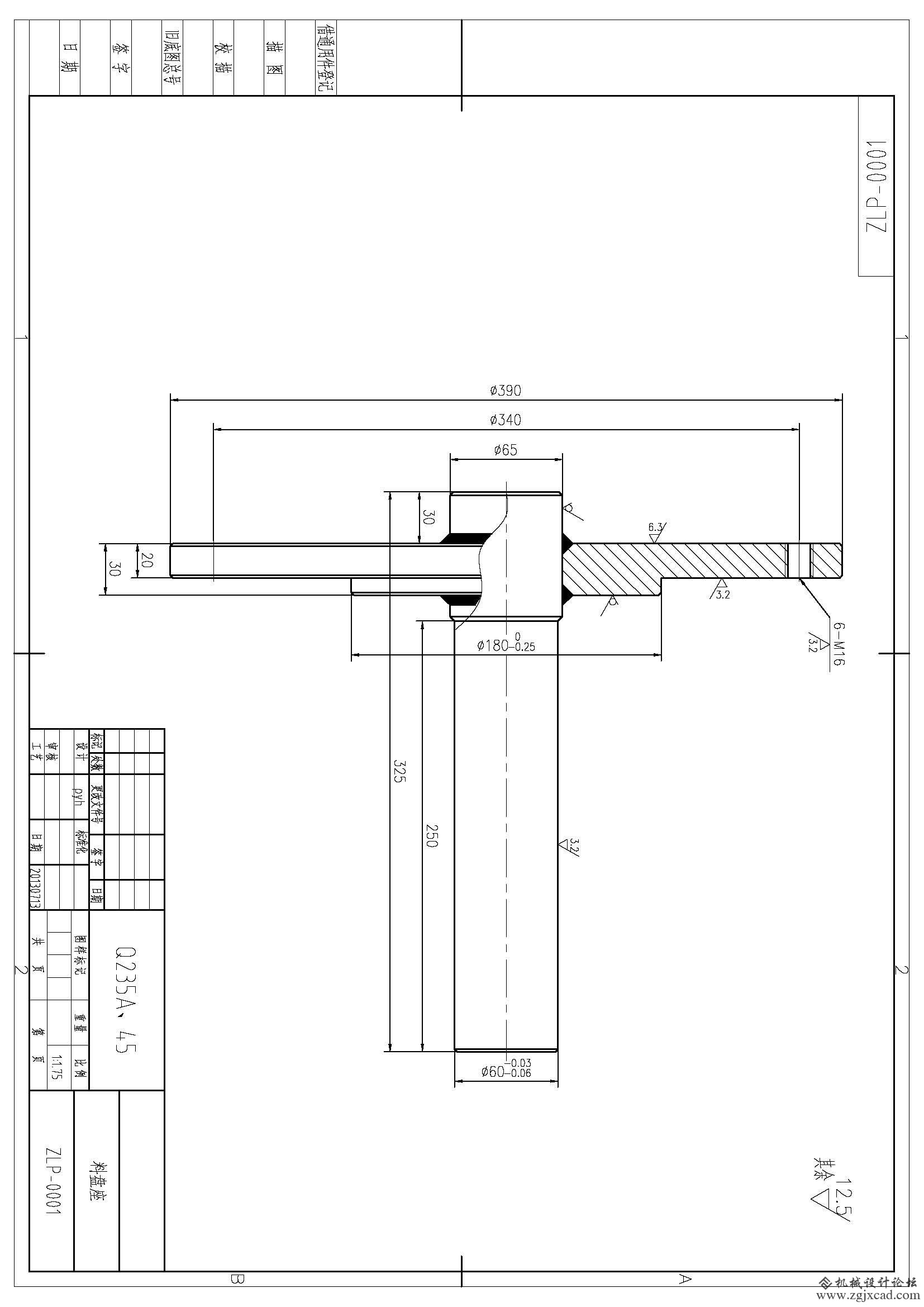

粗活，没有精度须要计较，侧重斟酌了制造简略省工。此刻给出的图纸，只有一根轴须要切削加工，其它零件都只要风割焊接就可以对于。
图纸画好转成pdf格局文件发出，今后就不管了。至于报答，也是没有的。

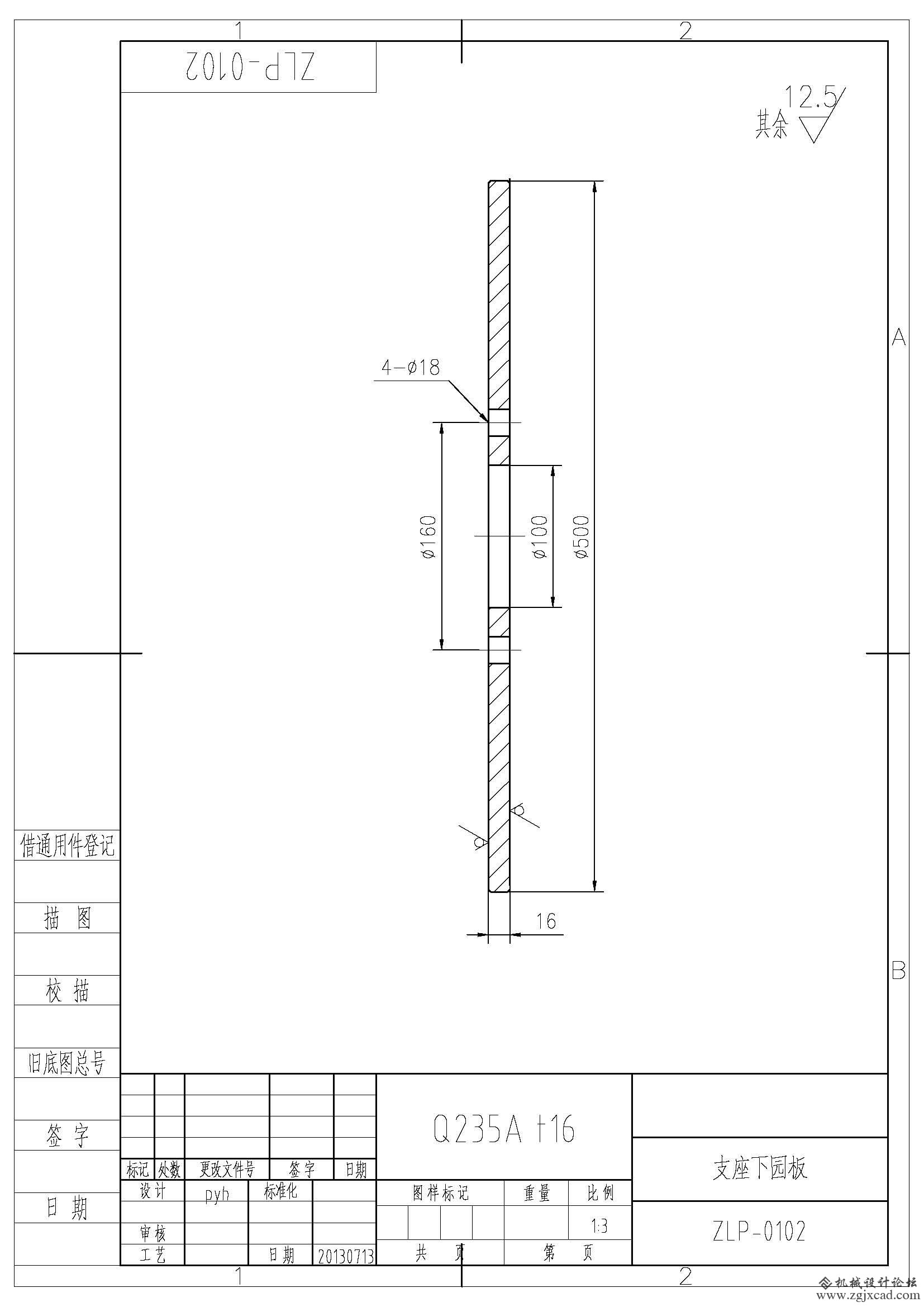

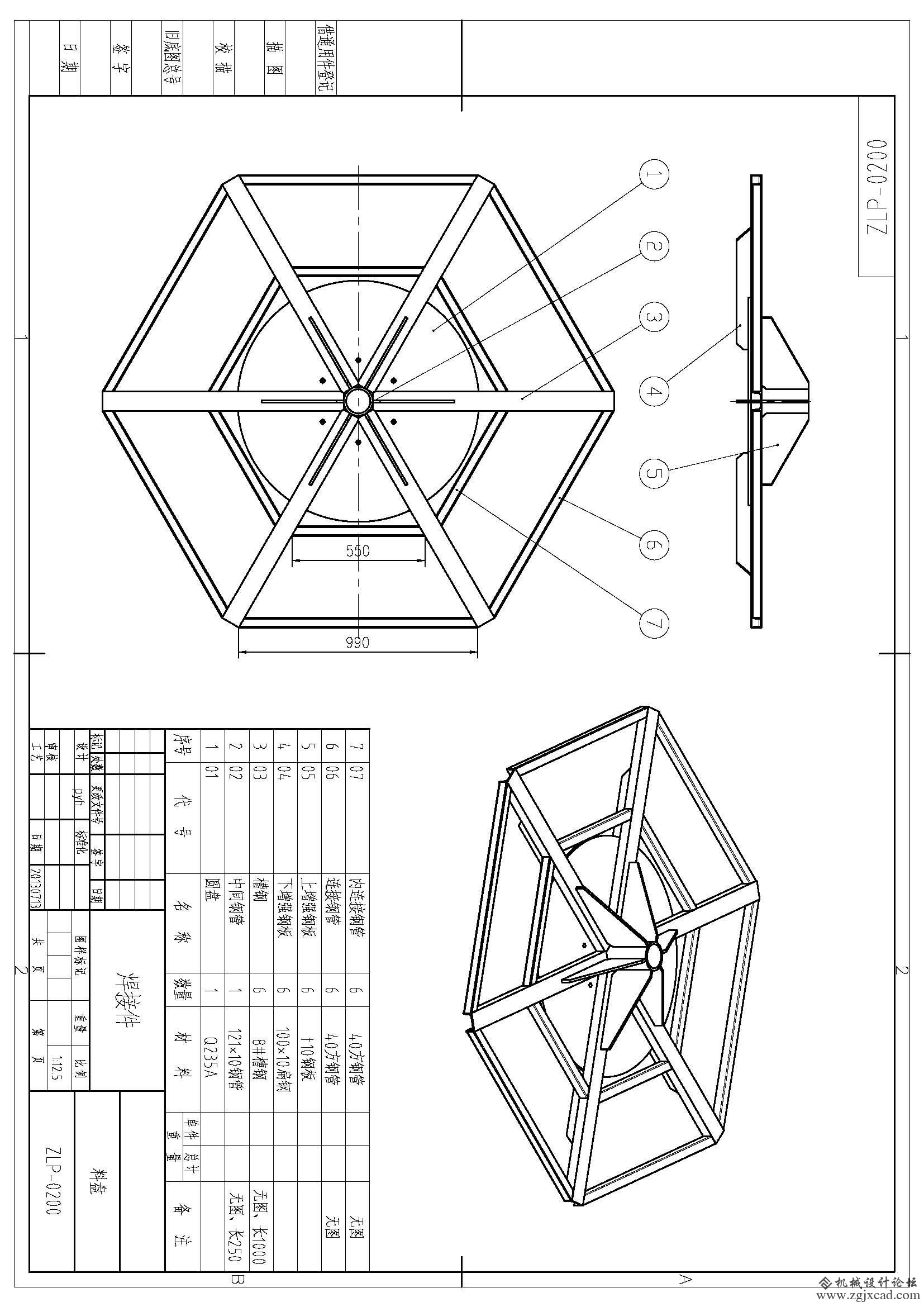

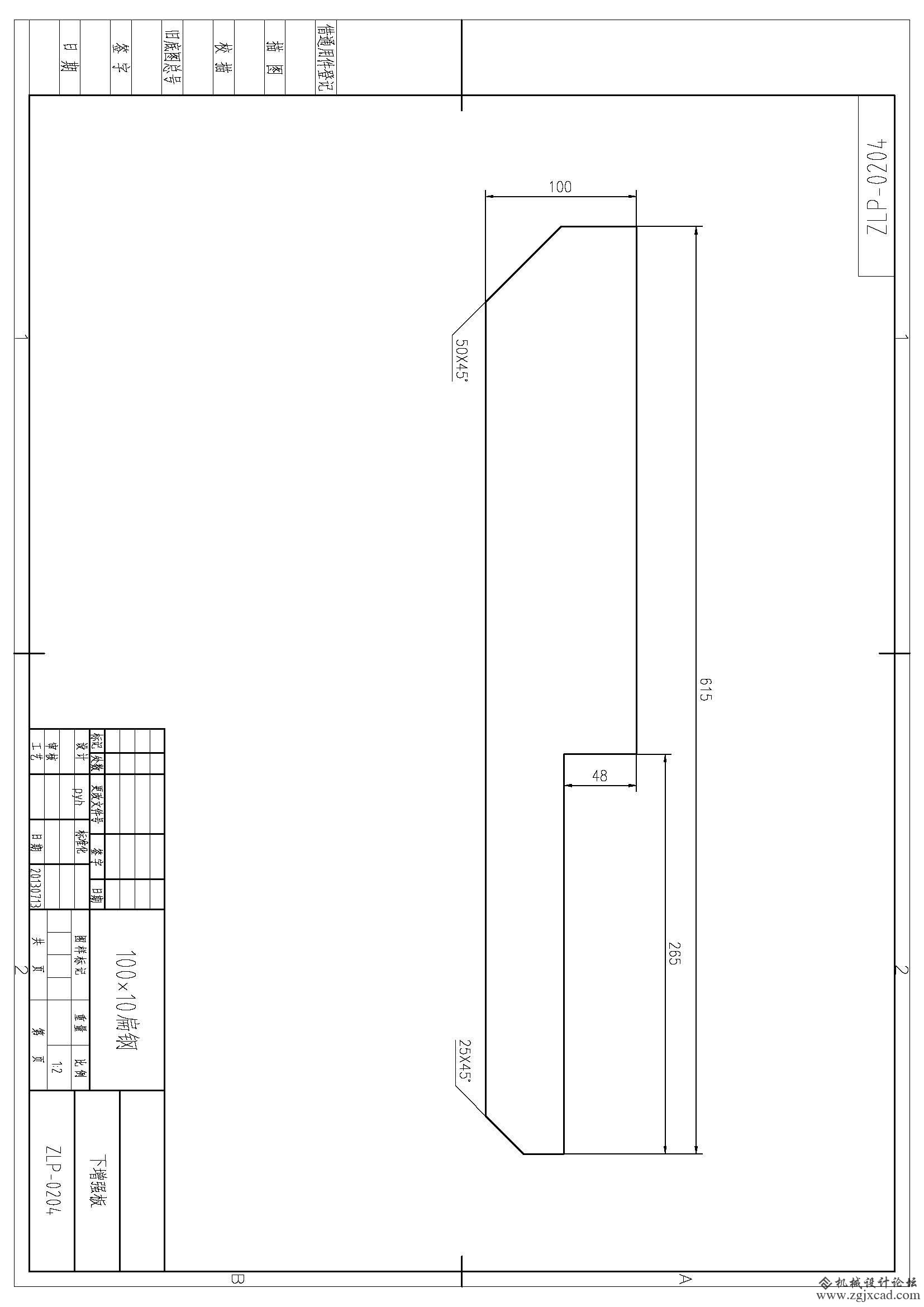

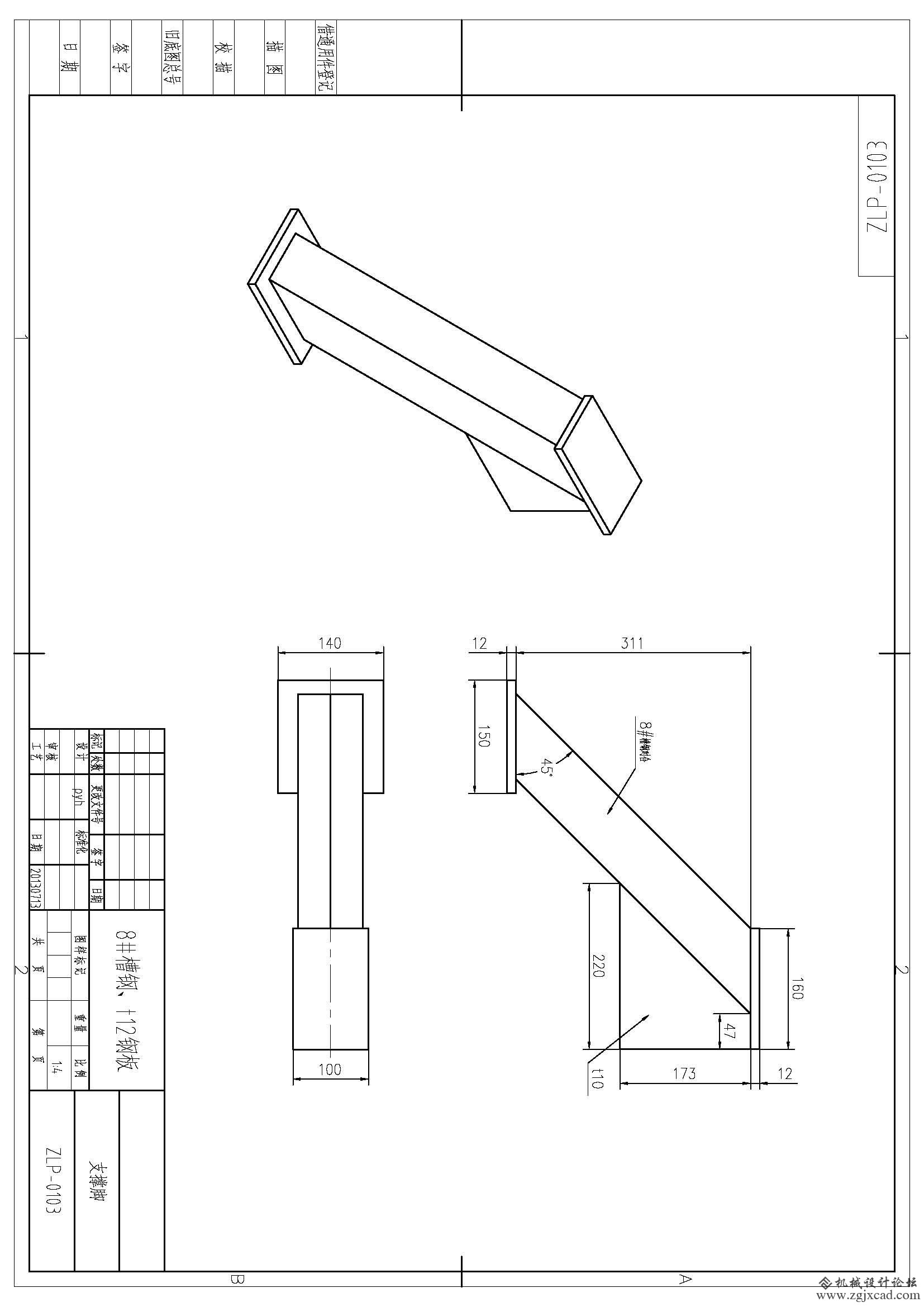

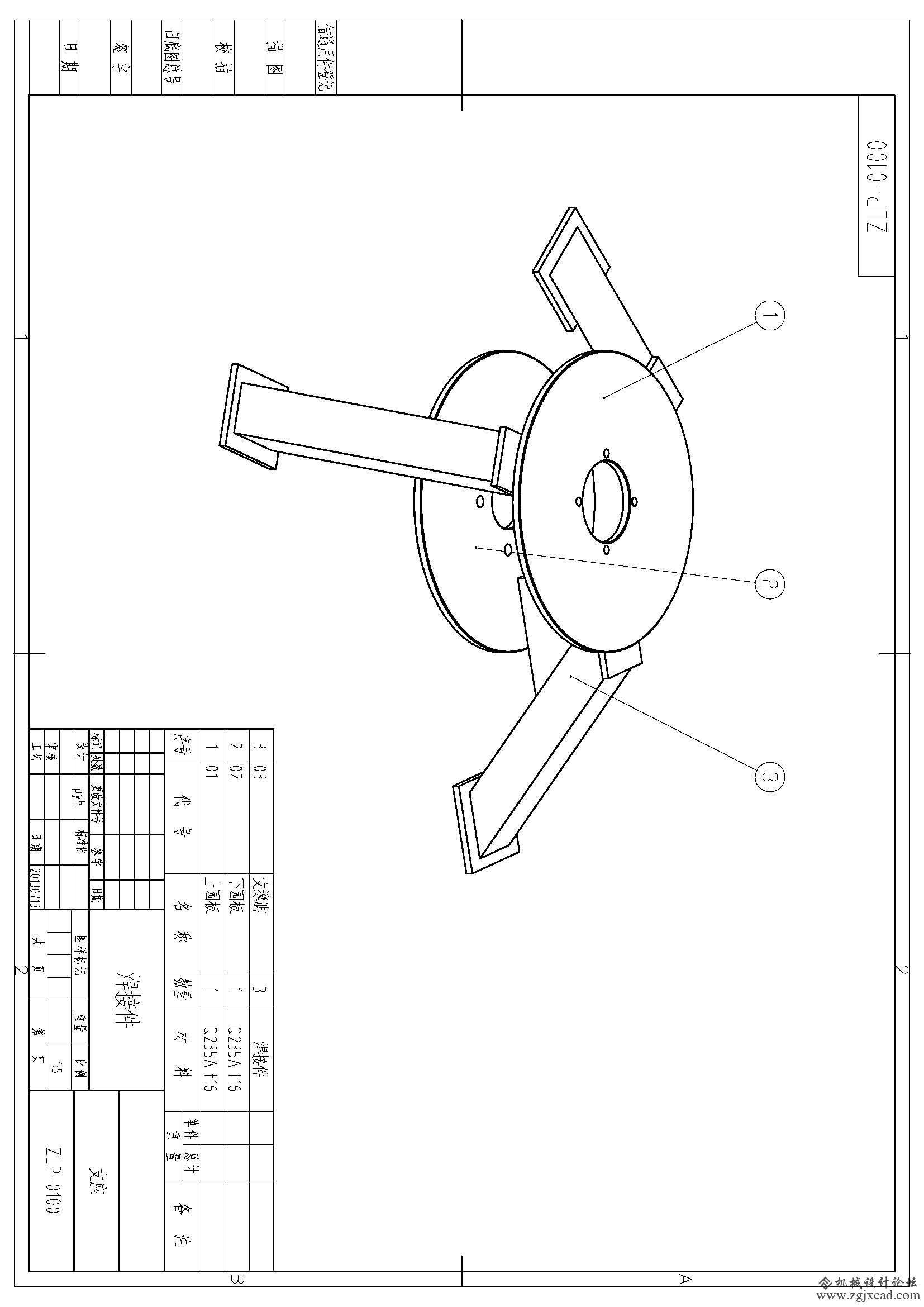

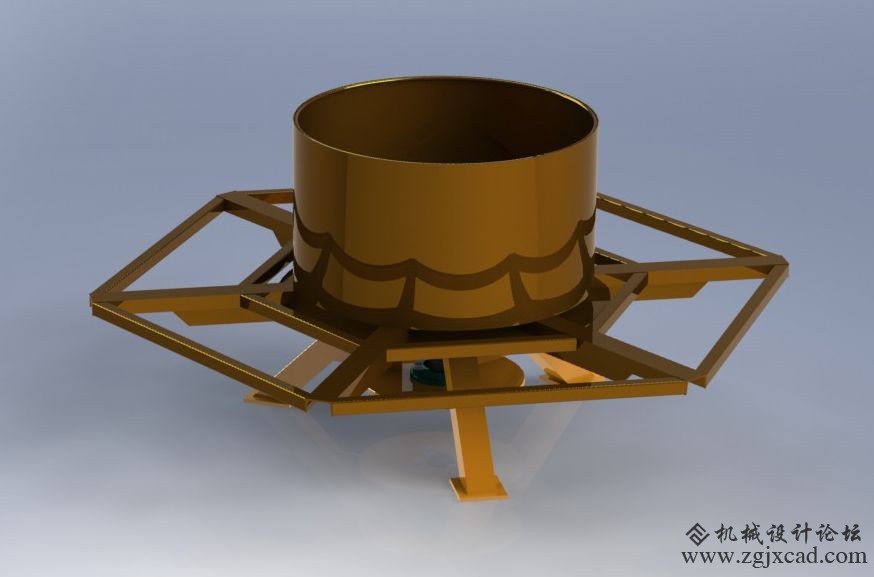

这个转盘是我本身的，所以把全体模子和图纸也贴出。

2013-7-28 06:14 上传

2013-7-28 06:20 上传

2013-7-28 06:21 上传

2013-7-28 06:20 上传

旋风王子zxc · 发表于 2014-5-5 18:24:04

你这个是偷别人的！！

追风者 · 发表于 2014-5-11 09:28:16

不要说偷不偷，自己画着玩的

zhushenyang · 发表于 2014-5-14 08:14:19

工程图纸标的有点乱，不过创意挺好的!

406 · 发表于 2014-5-15 09:36:56

谢谢啊，先下载了！

蒙蒙 · 发表于 2014-6-8 16:42:08

有意思啊，挺好玩

xp0068 · 发表于 2014-6-16 14:52:52

我们正在搞6S管理，很实用，谢过，顶起！

文文来设计 · 发表于 2014-7-29 17:30:06

没钱下了啊阿玉i啊阿姨啊啊ia

文文来设计 · 发表于 2014-7-29 17:30:30

不错嗯、、、、、、、、、、

chencanfadacai · 发表于 2014-9-18 19:12:22

工程图纸标的有点乱，不过创意挺好的!
