气鼓鼓缸同步实例、液压缸同步实例

zgjxcad

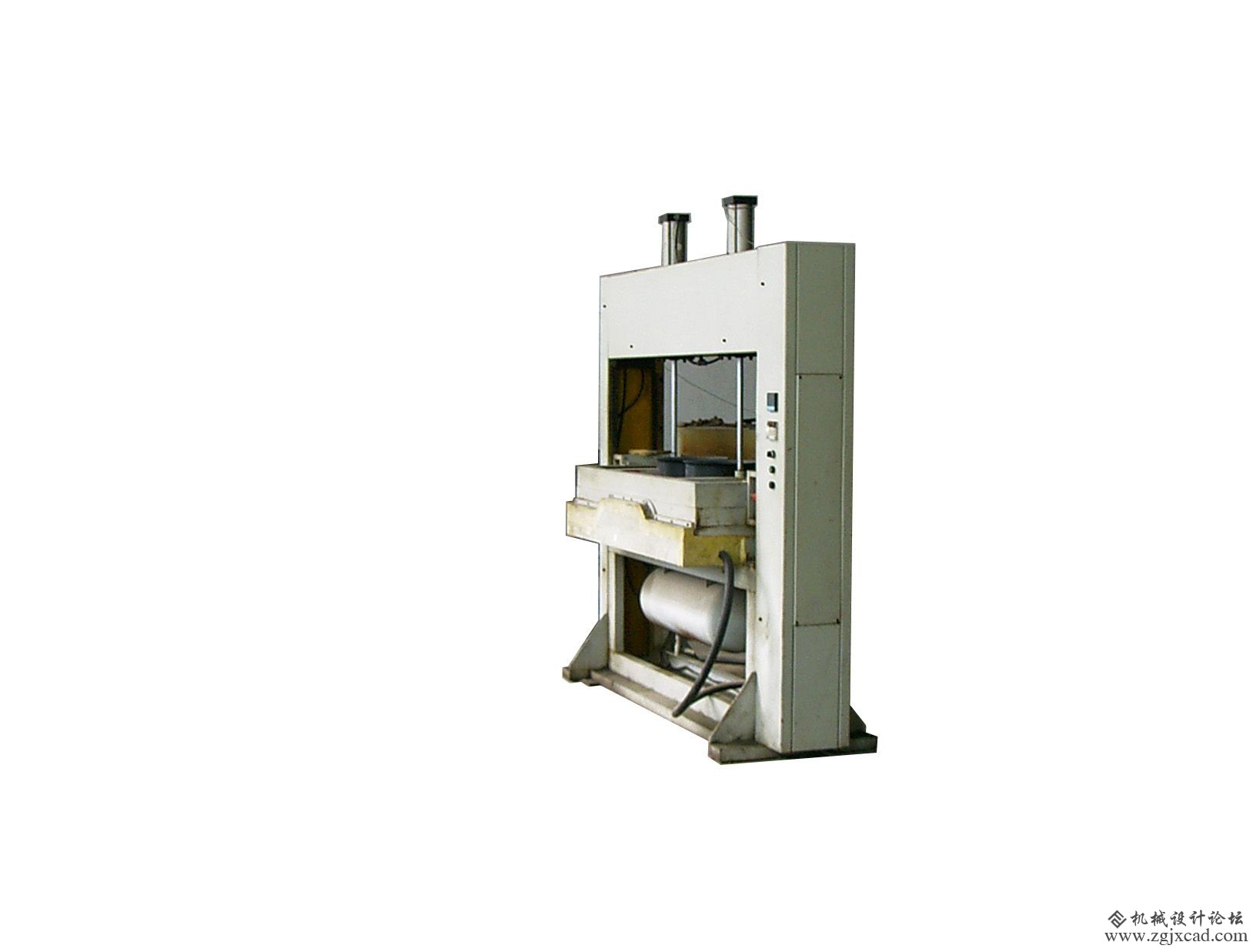

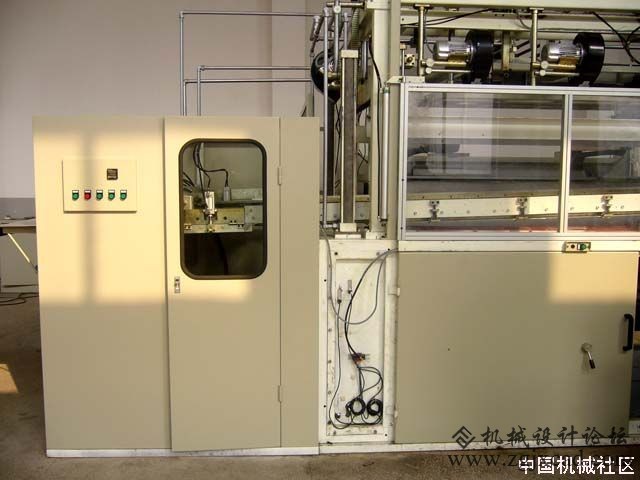

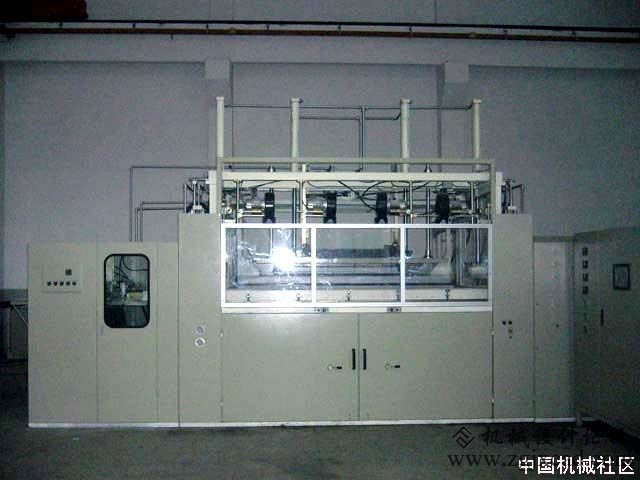

本帖最后由 惧怕伏枥 于 2013-2-6 07:16 编纂 都是简略的机械同步。 1）两个气鼓鼓缸，用安装在双方机架上的两根同模数齿条和运动台上一根轴上两头与齿条啮合的两个同齿数齿轮同步。 2013-2-5 19:40 上传 2）两个油缸，把两根活塞杆与运动工作台用机械方法衔接为一个刚性整体，包管了同步。 2013-2-5 19:54 上传 2006264305754708.jpg 下载次数:0 3）4个液压缸同步。 这是台真空成型机，模具安装台用4个油缸晋升。 2013-2-5 19:58 上传 上图拆失落护板，中心的灰色油缸就是晋升模具台的。 2013-2-5 20:04 上传 打开前门，可以看到构造。图片最里面的是一根晋升油缸的活塞杆，另可见这一侧的两根导向兼同步齿条。 2013-2-5 20:09 上传 4根活塞杆固定在模具工作台底座的4个角。工作台底座有两根同步轴，同步轴两头的同齿数齿轮分辨与同步齿条啮合。两根同步轴以两对同齿数链轮用链条接洽。 2013-2-5 20:18 上传
