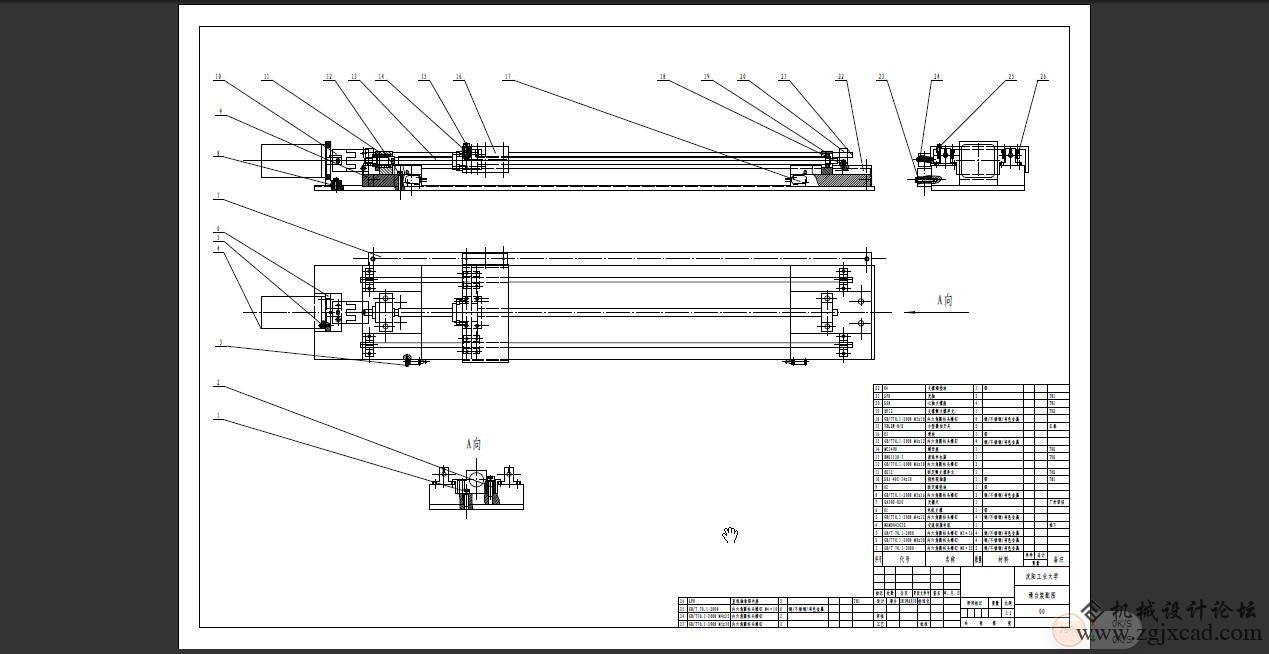

单轴数控滑台全套 开源图纸 共享

本身想要设计一个全闭环的单轴数控滑台，参考盘算机编程范畴内乱的开源法式，盼望引进一种共享图纸的新模式——开源图纸，特发此贴。

滑台是一种常见的数控机械装备，但当我着手设计滑台时，从网上却找不到可以参考的完全图纸。本人学识有限，参考网上传播的样本（THK和tbi）设计了本贴的滑台，拿出来和伴侣们共享，一方面共享本身的工作结果；别的一方面盼望伴侣们下载图纸后，能给我的设计指出一些分歧理和过错的处所。感谢大师！

另：为了节俭大师的金钱和时光，同时兼容各类图形软件，将图纸转换成烈?种格局（exb、dwg、pdf、jpg），此中原始文件是电子图板的exb格局（版本2011），用电子图板编纂阅读最佳。假如没有电子图板，可以应用autocad2000及其以上版本查看dwg格局，假如没有画图软件，也可以用adobe软件查看pdf格局文件，或者用看图软件查看jpg格局文件。所有文件上传到网盘，下载不挥霍大师机械币。

既然不挥霍大师机械痹冬下载图纸必定提点看法呀！！！




参考样本
tbi
http://pan.baidu.com/share/link?shareid=970103014&uk=3657711915

thk
http://pan.baidu.com/share/link?shareid=972421288&uk=3657711915

exb图纸
http://pan.baidu.com/share/link?shareid=604088423&uk=3657711915

dwg图纸
http://pan.baidu.com/share/link?shareid=606825623&uk=3657711915

jpg文件
http://pan.baidu.com/share/link?shareid=608856442&uk=3657711915

pdf文件
http://pan.baidu.com/share/link?shareid=610886120&uk=3657711915





楼主的精力可佳
