变径扫描

雪绒花 · 发表于 2013-8-21 11:05:35

两截面是变径的，引导线经过截面中心做扫描实体
就像做管实体，但管两端直径不同。
请各位指导

游街老鼠 · 发表于 2013-8-22 03:59:11

给个图片说明一下

游街老鼠 · 发表于 2013-8-22 03:59:59

如果是管路的话可以用3D草图绘制路径

lanjiu1987 · 发表于 2013-8-24 22:35:36

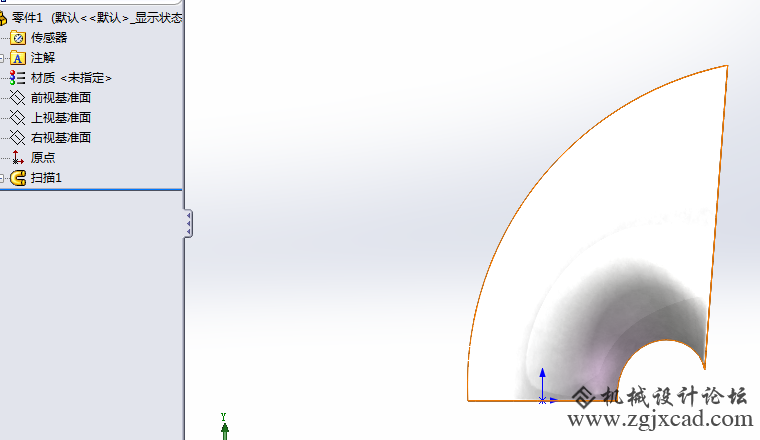

是这个样子的吗

雪绒花 · 发表于 2013-8-27 08:11:23

lanjiu1987 发表于 2013-8-24 22:35
是这个样子的吗

我要的是实体，就像两端直径不同的弯曲棒

雪绒花 · 发表于 2013-8-27 08:41:41

游街老鼠发表于 2013-8-22 03:59
如果是管路的话可以用3D草图绘制路径

路径我能做，截面图也能做出来，单实体怎么也做不出来

游街老鼠 · 发表于 2013-8-27 22:32:43

雪绒花发表于 2013-8-27 08:41
路径我能做，截面图也能做出来，单实体怎么也做不出来

路径设置成图形的外轮廓

雪绒花 · 发表于 2013-8-28 16:30:05

游街老鼠发表于 2013-8-27 22:32
路径设置成图形的外轮廓

你能做一下solidworks2009软件做，给我发一下文件可以吗？

雪绒花 · 发表于 2013-8-29 13:26:59

游街老鼠发表于 2013-8-22 03:59
如果是管路的话可以用3D草图绘制路径

可以做一下文件发过来吗？

爱华华 · 发表于 2013-9-3 16:24:42

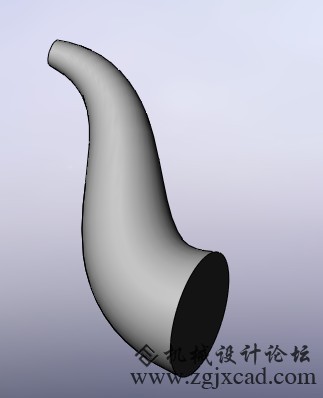

你是指的这样么
