汽车铝合金轮毂制造新工艺液态模锻的应用

统一下载-小罗

　　一、引言
　　铝合金轮毂是钢质轮毂的换代产品，它具有质量轻、导热快、美观华贵、节能安全等优点，目前国内外已广泛应用于轿车及其它轻型客车上。随着我国汽车工业的快速发展以及国外配件需求量的增加，市场容量十分可观。目前国内外制造铝合金轮毂的方法主要分为两大类：一类是锻造法，其中国外最先进的工艺是由连铸工序和三个锻造工序组成，该法虽然质量好，但成品率只有50%左右，价格昂贵。另一类是铸造法，分重力铸造和低压铸造。重力铸造法产品中缩孔、疏松、气孔等缺陷严重，机械强度低，成品率低，国外已经淘汰。
　　目前国内外大多采用低压铸造法，该法产品质量和成品率都有一定提高，但工艺复杂，设备投资太大，从国外引进年产30万件的设备需投资亿元以上。采用液态模锻法，使铝合金在高压下结晶，并在结晶过程中产生一定量的变形，消除了缩孔、疏松、气孔等缺陷，产品既具有接近锻件的优良机械性能，又有精铸件一次精密成型的高效率、高精度，且投资大大低于低压铸造法。
　　二、轮毂的工艺特点及工艺关键
　　轮毂是一个如图1所示的零件，类似一个较浅的杯形件，壁较薄，壁厚基本均匀，轮缘直径较大，高度适中，基本适合液态模锻工艺。制造的主要困难在于采用直接液态模锻法时，轮缘与原浇注液面之间容易形成较深的冷隔，必须采取措施避免。

图1

　　影响工件内部结晶质量及力学性能的关键是温度场与应力场的控制，而影响温度场的因素又较多，因此必须通过试验和计算找到比较理想的温度——时间曲线。而应力场直接关系到工件中缩孔、疏松、气孔等缺陷的消除，必须确定合适的应力场分布，为获得高质量的工件打下基础。
　　三、模具设计及成形条件的确定
　　1.模具设计

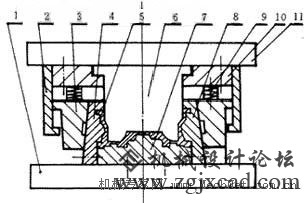

　　考虑到工件表面可能出现夹杂等缺陷，厚度尺寸必须留有一定的机加工余量，所以在零件图厚度尺寸上单边加放0.5mm，并取拔模斜度1.5°，绘出锻件图。以该图为依据设计模具。根据工件的结构特点，必须采取直接液态模锻法，凹模采取垂直分型面，以便工件出模。采用垂直分模就必须有水平方向锁紧装置，考虑到设备条件限制，因此采用锥形护环锁紧装置，见图2中件3。工作时，在件4、6、8组成的凹模中浇注金属后，上模下行，件3首先压紧件4、8形成锁模，随后凸模6加压成形，保压后，凸模6随上模上行，件3在弹簧作用下仍压紧4、8，以便凸模脱模，弹簧压紧力应大于凸模脱模力，最后件2带动件3上行，件4、8分开取出工件。由于是试验模具，导向主要靠设备导向。合模行程由加压力控制，这样可能会给轮辐部分厚度尺寸带来误差，但并不影响试验效果却大大简化了定量浇注装置。

图2
