绘制轴零件图纸时，由于其往往只有一个主视图而直径标注也在主视图上，因此直径也要使用线性标注来标注，那么问题来了：如何利用线性标注来标注直径符号呢？
在此，为大家介绍一种很实用的方法：调用标注样式

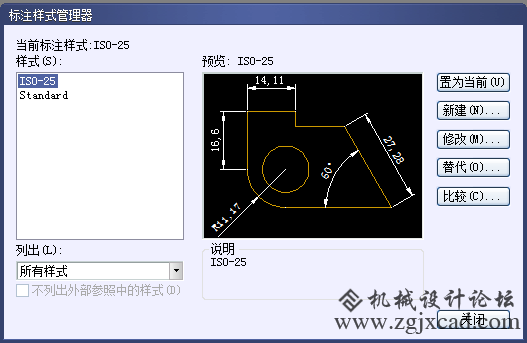

通过点击标注——标注样式调出标注样式管理器，如下图所示
CAD中如何利用线性标注来标注直径符号
接着点击“新建”按钮创建一个新的标注样式，输入新样式名称：直径标注

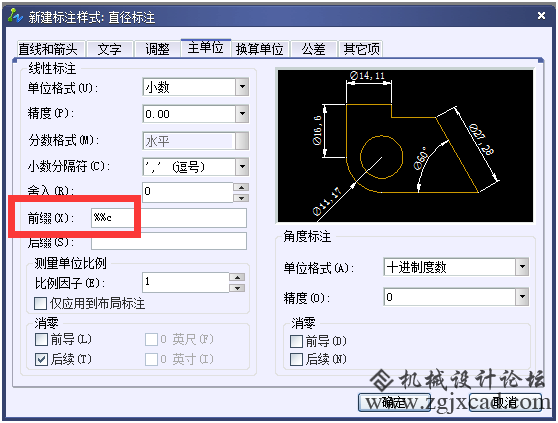

然后在主单位的“前缀”设置为“%%c”，确定即可，如下图所示
CAD中如何利用线性标注来标注直径符号
最后，在标注直径时直接调用该直径样式即可。
