[cad常见问题] CAD怎样建立绘图区域

[复制链接]
查看: 550|回复: 0

该用户从未签到

发表于 2017-3-16 23:00:09 | 显示全部楼层 |阅读模式
在CAD中,绘图区域亦成为图形界限,也就是图形的最大限度。命令是:limits
        下面就以建立200*150的绘图区域为例,详细介绍一下步骤:

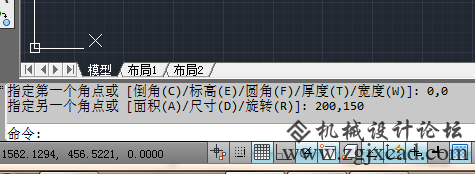

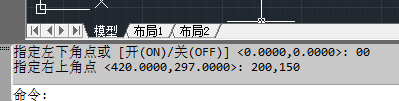

        在命令行输入“limits”——回车——输入“00”——空格——输入“200,150”——空格——输入“rec”——空格——输入“0,0”——空格——输入“200,150”——空格——输入“z”——空格——输入“a”——空格
