CAD中光栅图像(图片)如何裁剪和设置透明

中望CAD

由于光栅图像自身是矩形的，而实际需要将部分图像裁剪或者设置透明，那么需要如何操作呢？
先确定好裁剪边界，接着使用裁剪命令imageclip或者在菜单栏选择：修改——裁剪——图像，接着按提示操作即可。由于图像裁剪只支持多边形边界，因此需要使用圆形或椭圆形边界需要借助多段线绘制。

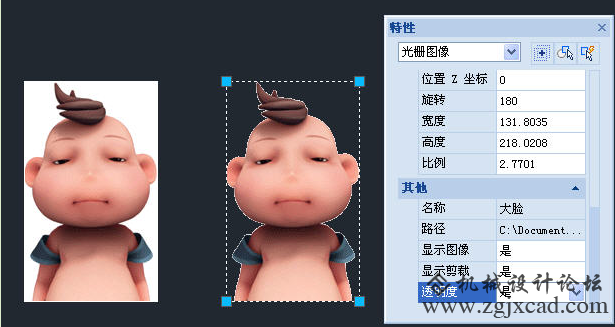

倘若图像边界很复杂那么直接将其设置透明更加简便。将图片保存为带透明区域或通道的PNG\TGA\TIF文件，插入图像后，将图像属性设置为透明，如图


需要注意的是，该操作下矩形框依然显示，要想不显示边框，那么需要在修改——对象——图像——边框中将imageframe的值设置为0。
