CAD如何提取文字轮廓线

中望CAD

在CAD绘图过程中，有时候需要提取文字轮廓线以便于对文字做变形处理，或者利用文字轮廓线制作三维文字模型。那么究竟如何提取文字轮廓线呢？
其实就是借助分解文字工具对文字进行分解，autocad需要安装扩展工具EXPRESS TOOL，然后具体操作如下：

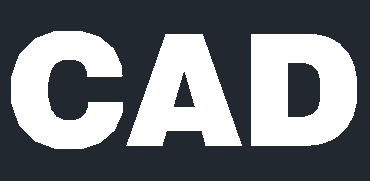

a.  任意选择一种文字样式及字体，输入文字，例如CAD，如图


b.  在命令行输入“TXTEXP”命令或者在菜单栏选择：工具——文字——文字轮廓线，接着选择刚刚输入的文字，效果如图


c.  当轮廓线自动连接成为封闭整体时，点选中间的填充并将填充删除可得到纯粹的轮廓线，效果如图


d.  倘若需要将图形拉伸为三维模型，那么需要对嵌套轮廓线的文字进行处理：先使用面域命令REGION将轮廓线转换成面域，接着用布尔运算中的差集命令SUBSTRACT将嵌套的轮廓从外轮廓中剪除，对其着色后效果如图


e.  在命令行输入拉伸命名EXTRUDE——选中所有轮廓线——输入拉伸高度——回车，即可实现三维文字效果，如图
