CAD中UCS怎么用

中望CAD

相信对CAD比较熟悉的朋友都清楚UCS是用户坐标系（User Coordinate System）的简称。一般情况下，在CAD中绘图常用的坐标系是世界坐标系（WCS）。但是在某些特殊情况下，由于使用世界坐标系建立坐标系绘图比较麻烦，因此用户需要根据自己实际需要设置一个新的参考坐标系，该坐标系就是用户坐标系。
UCS的主要有以下三种应用：

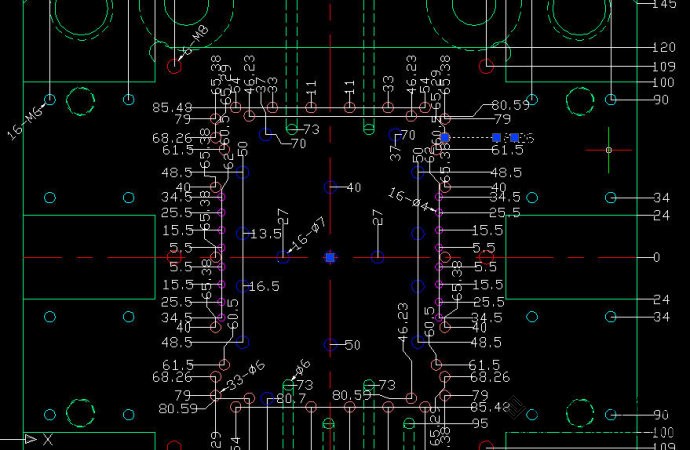

（1）  调整坐标原点以便标注坐标。用法：先确定一个基点，接着把UCS原点调整到该基点处，最后再进行坐标标注。如图


（2）  调整坐标方向以便绘制倾斜图纸。
在现实中，由于地理位置的限制，很多小区或市政的规划图都是倾斜的（如图），因此需要对UCS坐标系进行旋转。


用法：在命令行输入UCS——回车——输入Z——输入需要旋转的角度
（3）  根据需要将坐标系定位到模型某个表面，以便建模。
用法：在命令行输入UCS——回车——输入F——选中模型的一个侧面
