CAD怎么复制到另一张图纸上

中望CAD

有些朋友在使用CAD的过程中无法从一张图纸复制到另外一张图纸上，或者成功复制完后却在另一张图纸上显示不出，又或者在另一张图纸显示出来的的图比例与原来那张图纸上的图的比例不一样，这都是为什么呢？下面给大家解答一下怎么操作才是真正成功地复制图纸。



首先复制图纸有几种方法：
法一（使用快捷键）：
打开CAD——打开需要复制的图纸——选择需要复制的图，如果是全部可以按“Ctrl+A”——按“Ctrl+C”复制——打开另一张需要复制到的图纸——选中要复制到的位置后按“Ctrl+V”粘贴
（在这里，如果需要带基点复制的话，可以在复制时按“Ctrl+Shirt+C”，再单击确定基点然后去另一张图纸粘贴即可）

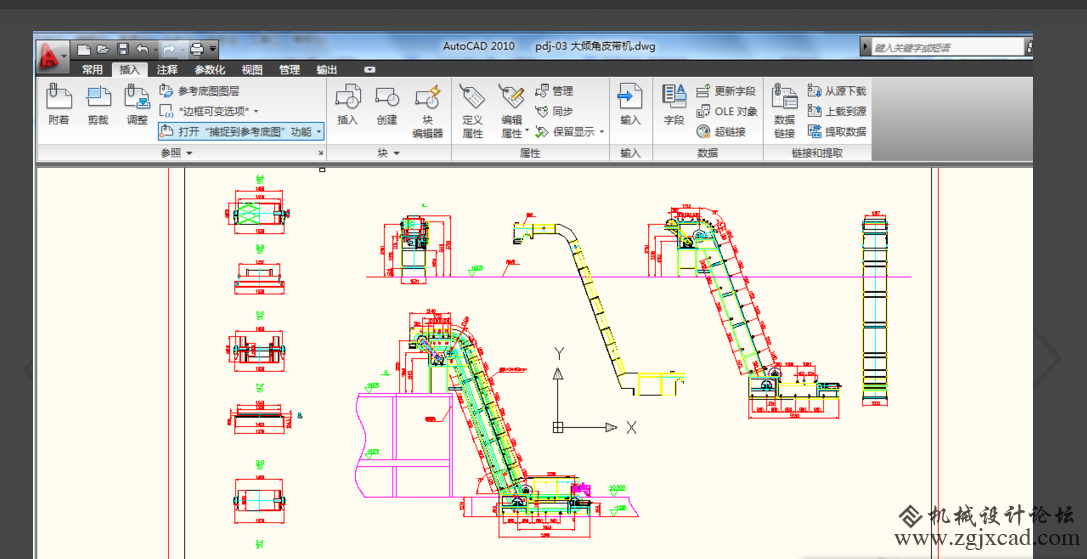

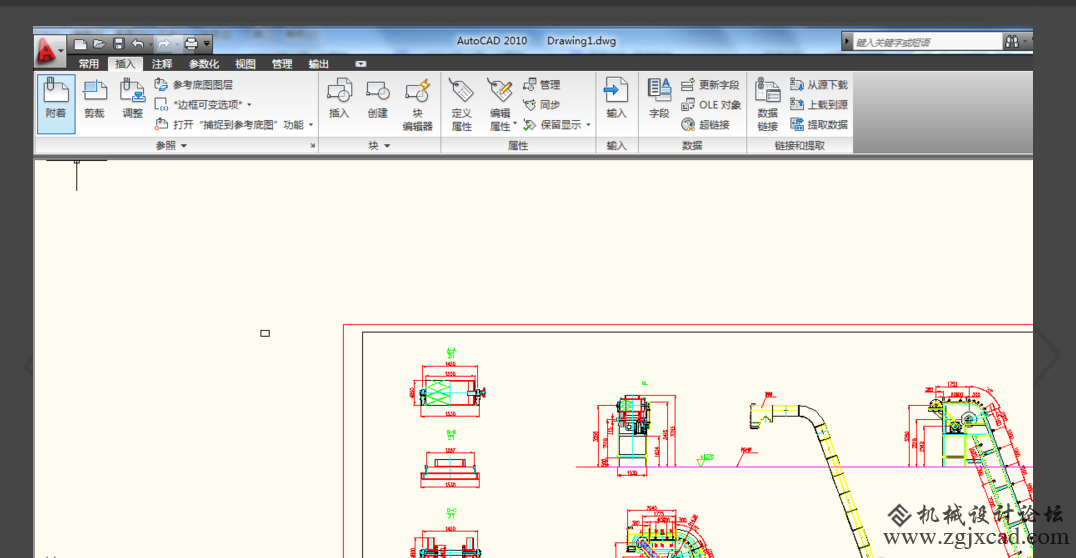

法二（使用外部参照的形式插入）：
打开CAD——点击菜单栏中的“插入”——选择“DWG参考”，也就是“外部参照”，打开该对应对话框——点击“浏览”，选出需要插入的图纸，也就是要复制的图纸，且该图纸需要复制的图形保存的格式是“dwg”——打开另一张图纸——点击“插入”中的“DWG参考”——在弹出对应的对话框中点“浏览”，选出添加要插入的图纸——在“参照类型”点“覆盖型”——在“插入点勾选”在“屏幕上指定”——确定
法三（以块的形式插入）：
打开CAD——打开要复制到的图纸——输入“i”插入图块命令——在打开对应的对话框点“浏览”，找出需要插入的图纸，就可以插入到需要复制到的图纸了

然后完成复制操作之后，如果图纸比例前后不一，可以这样操作：
在菜单栏上点“视图”——缩放——全部，即可
