CAD文件如何导入sketchup中
    经常使用cad的读者会发现，很击经常，在sketchup中建模时经常要用到cad文件。特别值得注意的是，cad文件导入sketchup时，不仅要注意保存的cad文件版本不要过高。而且要单位要统一，一般都为毫米。

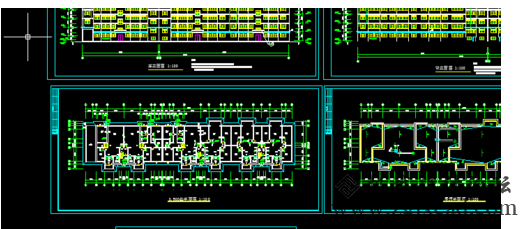

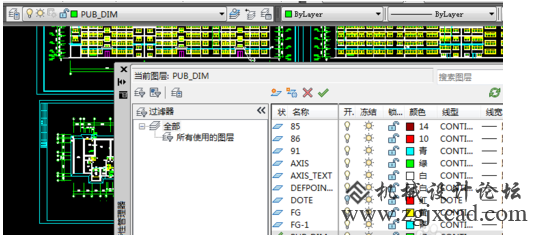

    步骤一：
    现在cad中把要导入sketchup中的文件进行精简，只保留主要的墙体等线条。这里主要利用的是图层，因此在画cad图是，图层的利用是很重要的。

CAD文件如何导入sketchup中

CAD文件如何导入sketchup中

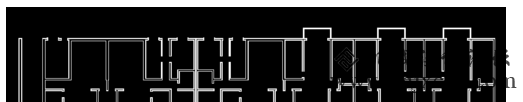

    步骤二：
    普通的精简只留下主要线条。

CAD文件如何导入sketchup中

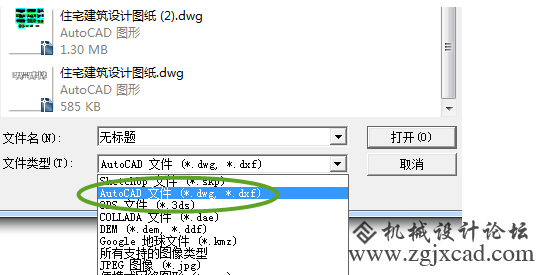

    步骤三：

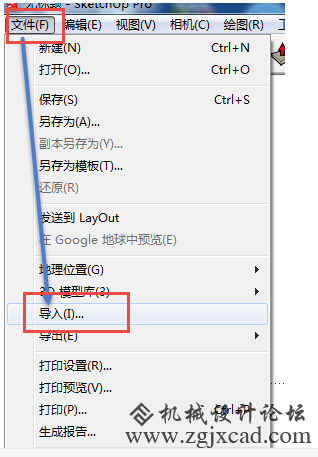

    按如下步骤操作：打开sketchup——文件——导入。选择导入AUTO CAD(dwg,dxf)文件.

CAD文件如何导入sketchup中



CAD文件如何导入sketchup中

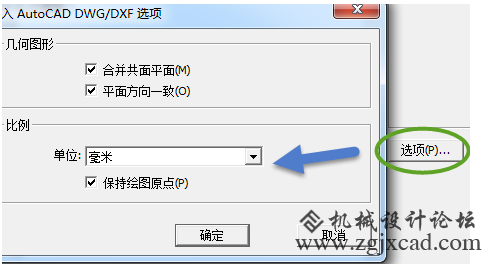

    步骤四：
    点开右边的选项——这一步比较关键，勾上”合并共面平面“和”平面方向之一至“，单位选择毫米，因为cad文件单位也为毫米，此地要统一。最后勾上保持绘图原点。

CAD文件如何导入sketchup中

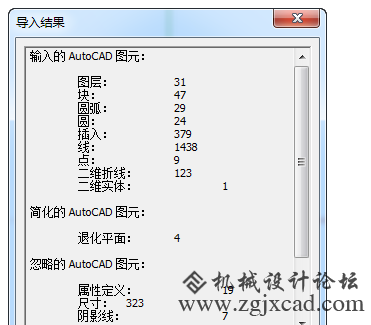

    步骤五：
    当导入成功时，显示导入结果对话框，可以直接关掉。

CAD文件如何导入sketchup中

    步骤六：
    如果导入后找不到文件，点一下充满视窗按键。

CAD文件如何导入sketchup中

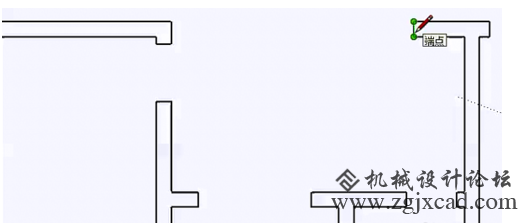

    步骤七：
    当此时看到的只是线框，只需在每个闭合框的任一边描上一遍即可生成面。有的仍无法生成，说明这个不是闭合线，你只需找到缺口补上线即可。

CAD文件如何导入sketchup中

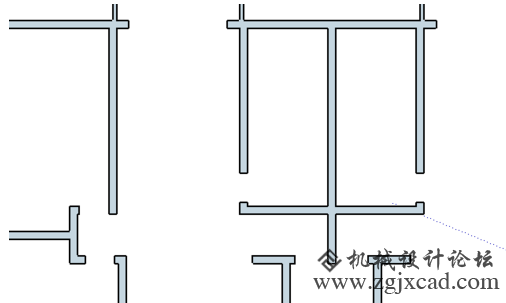

    步骤八：
    你会发现，现在就生成面了，只需用推拉工具图拉到一定高度即可了。

CAD文件如何导入sketchup中
