cad如何删除大量直线
在CAD的日常使用中，加工可能会有大量多余的直线，这样一根一根去删除非常麻烦，如何快速删除多余的直线呢？下面教大家一种方法。

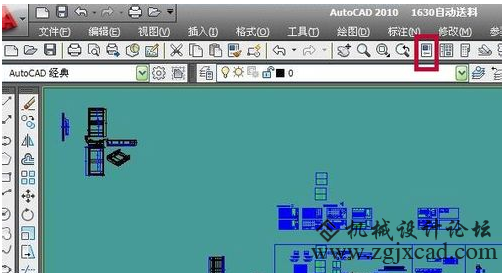

步骤一：先打开CAD软件，打开软件以后再把需要加工的图形文件打开删除多余的直线。，图形打开以后点击CAD软件上面的特性按钮。
cad如何删除大量直线

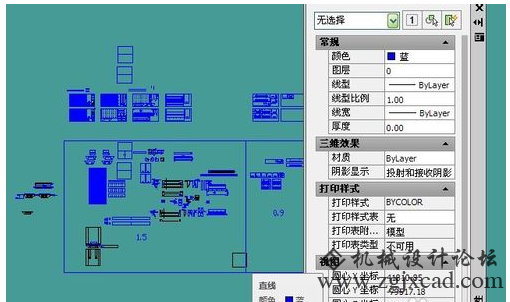

步骤二：点击特性按钮以后，出现特性窗口，然后找到特性窗口右上角的快速选择按钮，并用鼠标点击快速选择按钮。
cad如何删除大量直线

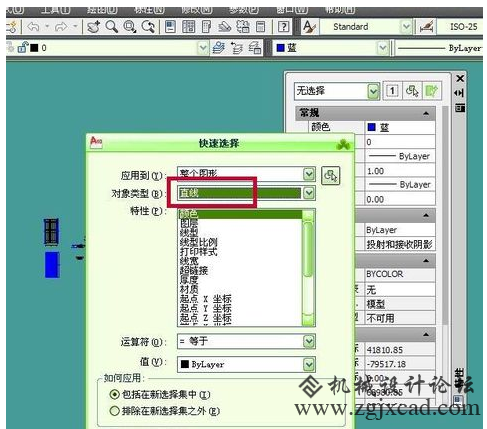

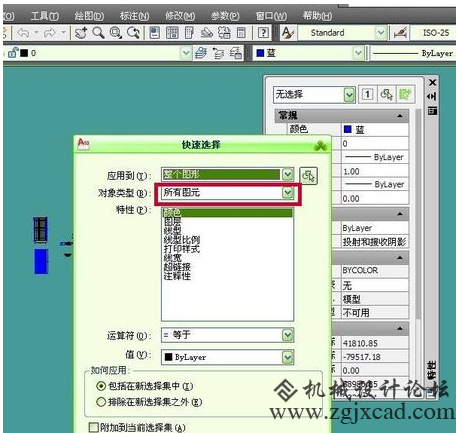

步骤三：点击快速选择按钮以后，就会出现快速选择窗口，然后点击下拉快速选择窗口上的对象类型，选择直线。
cad如何删除大量直线
cad如何删除大量直线

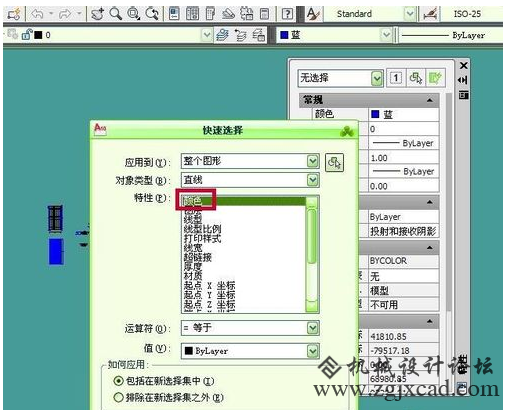

步骤四：选择好对象类型以后，在快速选择窗口下面的特性栏里面出现关于直线的特性，选在特性里面选择颜色。
cad如何删除大量直线

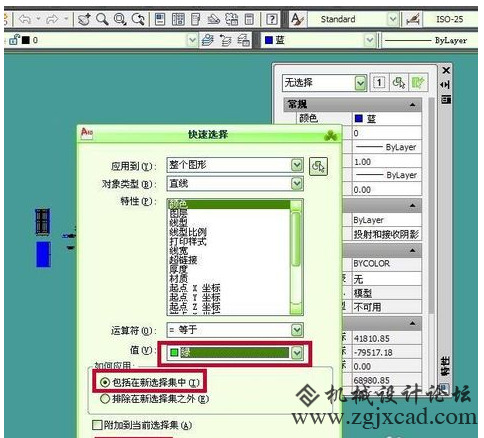

步骤五：选择好对象类型和特性以后，在面的快速选择窗口下面的值栏里面选择好直线的颜色，然后选择如何应用栏里面的包括在新选择集中选项，点击窗口下面的确定按钮。
cad如何删除大量直线

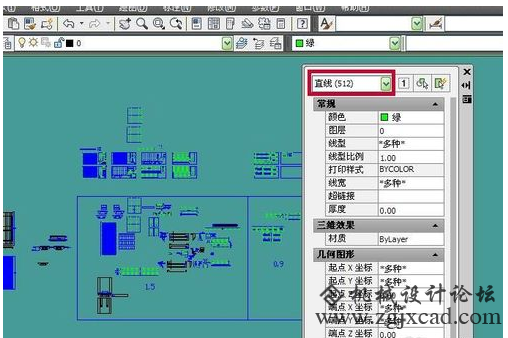

步骤六：点击确定按钮之后，就会看到图形里面需要选择的直线全部被快速的选中啦，同时在特性窗口最上角可以看到其数量。
cad如何删除大量直线
步骤七：选中需要删除的直线以后，点击删除键，你会看到图形里面的多余直线已经被全部删除啦。
cad如何删除大量直线
|
|
