cad中的图怎么缩小放大？


在CAD的日常使用中，很经常要用到把CAD中的图缩放大小的时候，如何使用CAD将图缩放大小呢？下面教大家一种好用的方法。

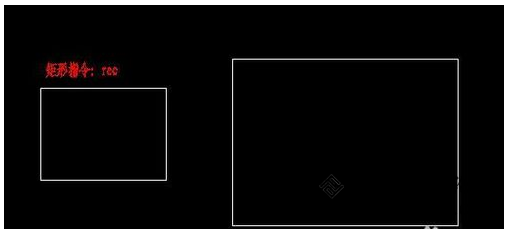

步骤一：首先打开CAD软件，然后随便画两个大小不同的长方形。指令：REC。

cad中的图怎么缩小放大？

步骤二：现在我们要放大（缩小）小长方形的尺寸。输入指令:SC，第一步，选择对象。第二步，指定基点（基点的意思是放大缩小后位置不变的点）。基点建议选择顶点。选定基点后，输入比例因子，就是放大缩小的倍数。0-1的小数表示缩小，大于1表示放大。这里我们输入比例因子：2，大家看效果图。

cad中的图怎么缩小放大？

步骤三：以上我们完成了放大和缩小，但仅仅是SC最简单的应用。怎么在放大/缩小的同时保留原来尺寸的图像呢。很简单，在我们输入SC,指定基点后，命令栏会提示：指定比例因子或[复制C/参照R]，我们输入C，在输入比例因子：2，大家看效果图。原来的图形保留了下来。

cad中的图怎么缩小放大？

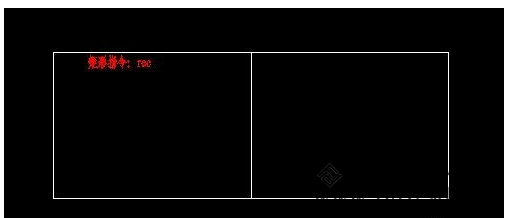

步骤四：刚开始我们画了两个长方形，现在我想让左边的长方形和右边的长方形一样宽，也就是下图所示的效果，该怎么操作呢？

cad中的图怎么缩小放大？

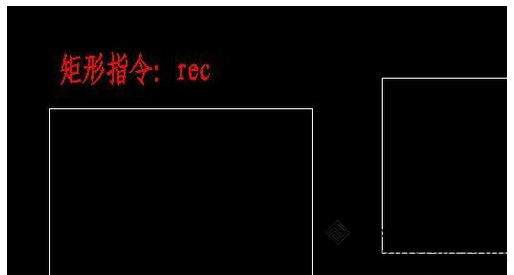

步骤五： 首先，我们把两个矩形的上边对齐，输入指令SC，选择右上角的顶点，命令栏提示：指定比例因子或[复制C/参照R]时，我们输入R，依次选择下图中的3个点，确定后我们看看最终效果。

cad中的图怎么缩小放大？

cad中的图怎么缩小放大？
