CAD如何三维视图转二维视图

中望CAD

CAD如何三维视图转二维视图


在日常的CAD使用中，可能会用到三维视图与二维视图之间的相互转换功能，那么，如何将CAD的三维视图转换成二维视图呢？下面教大家一种方法。


步骤一：首先我们使用CAD打开一个三维实体模型。

CAD如何三维视图转二维视图

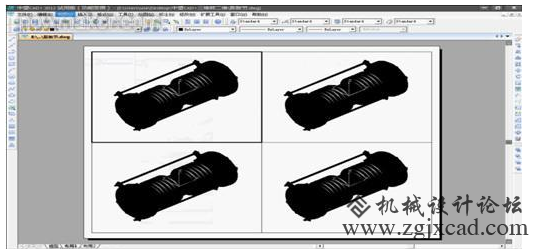

步骤二：然后选择视图》视口》四个视口命令，根据命令行提示输入F选择布满的方式。我们可以看到了四个视口分别出现了模型。

CAD如何三维视图转二维视图

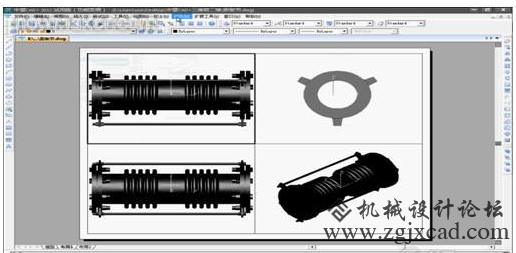

步骤三：双击每个视口将其激活，然后按照主视图、俯视图、右视图的关系调整视图。

CAD如何三维视图转二维视图

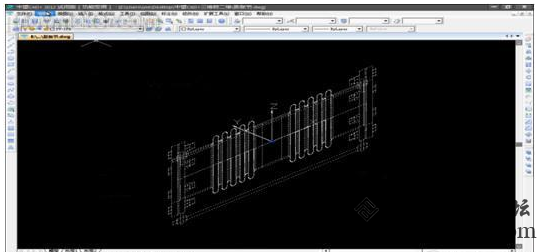

步骤四：激活主视图，选择命令绘图》实体》轮廓，按照命令提示选中模型，随后可以看到四个视口都已经亮显了。其次回车确认，在提示：是否在单独的图层中显示隐藏的轮廓线？[是(Y)/否(N)] :中选择是；另一条提示：是否将轮廓线投影到平面？[是(Y)/否(N)] :也选择是。这时候命令结束了，实际上我们也已经实现了三维向二维的转变。

CAD如何三维视图转二维视图
