CAD如何用插入法插入光栅图像


在CAD的日常使用过程中，可能会遇到需要插入一些外部得出图片，那么，如何使用插入法在CAD中插入光栅图片呢？下面教大家这种方法。


步骤一：首先打开cad软件，点击“插入”。

CAD如何用插入法插入光栅图像

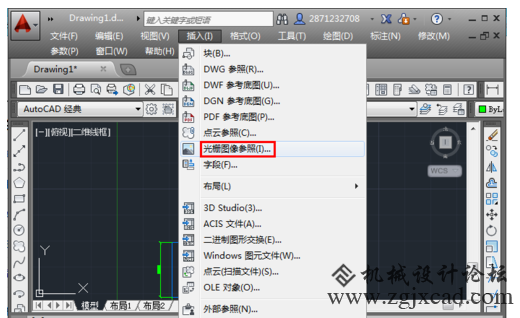

步骤二：在弹出的插入栏目中，点击“光栅图像参照”。

CAD如何用插入法插入光栅图像

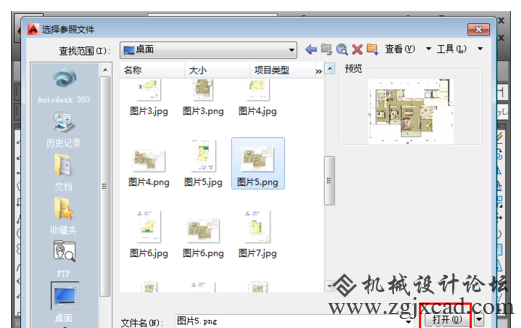

步骤三：弹出选择参照文件选项卡，找到需要插入的图像，点击“打开”。

CAD如何用插入法插入光栅图像

步骤四：这里可以进行各种个性化的设置，注意，由于插入的图片一般默认有插入的路径，如果你的源文件更改，也就是原来的图片位置改动，很可能导致这个插入的图片不能够在CAD中显示，因此，如果不是想他们关联，点击“无路径”；这里还可以指定插入的比例，旋转的角度等，选择完毕，点击“确定”。

CAD如何用插入法插入光栅图像

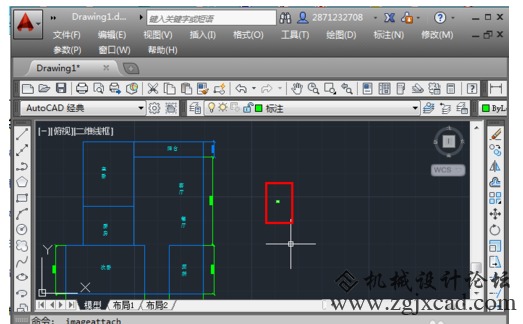

步骤五：返回到绘图界面，指定插入点插入图片，由于插入的图显示的太小，可以将它放大。

CAD如何用插入法插入光栅图像

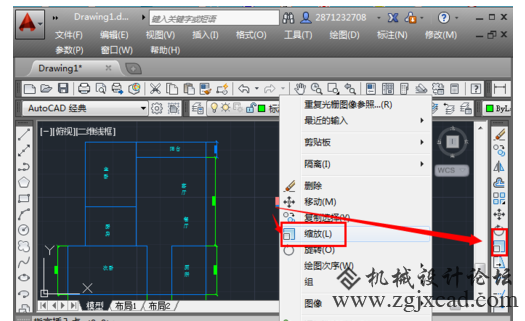

步骤六：点击这个图片，然后点击右键，点击“缩放”，也可以点击右面的修改菜单栏的“缩放”。

CAD如何用插入法插入光栅图像

步骤七：这里和第一个方式一样，这里先指定缩放的“基点”，点击想选择的基点。

CAD如何用插入法插入光栅图像

步骤八：输入缩放比例，然后回车，返回到绘图界面。

CAD如何用插入法插入光栅图像

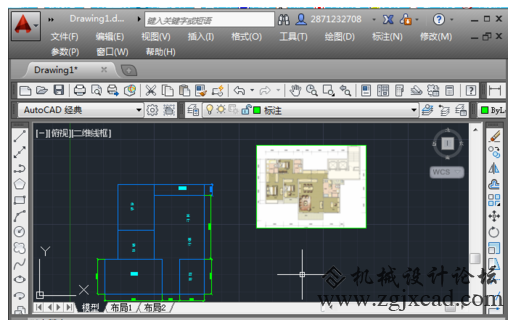

步骤九：可以发现，图片已经更改了大小，如果大小不适合，可以按照方才的方式进行缩放即可。

CAD如何用插入法插入光栅图像
