CAD如何建立面域


在CAD的日常使用中,建立面域有很多方便之处,不仅可以对该部分进行颜色填充,还可以计算面域不规则图形的面积,那么CAD如何建立面域呢?下面教大家一种方法。

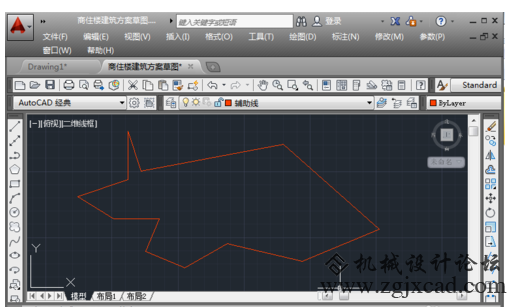

步骤一:打开CAD软件,找到需要创建面域的图形。

CAD如何建立面域

CAD如何建立面域

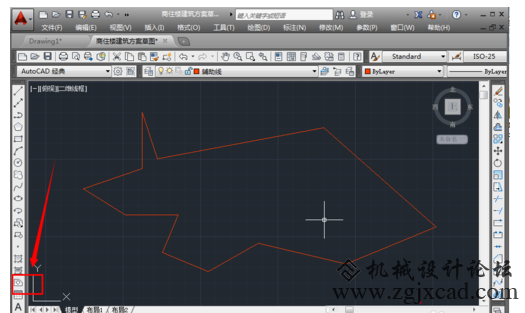

步骤二:点击绘图界面左边的“面域”图标,或者是点击菜单栏中“绘图”——“面域”。

CAD如何建立面域

CAD如何建立面域

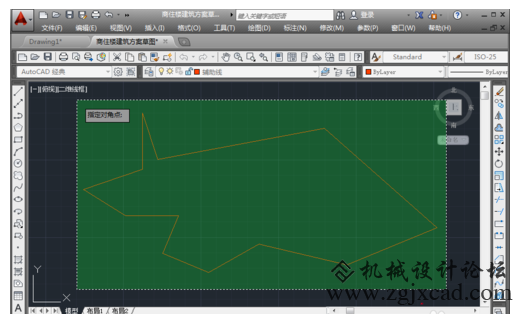

步骤三:让选择对象,拖动鼠标进行对象的选择,可以使用鼠标点击线条一个个地选择,也可以使用窗交选择(如果图形选择方便)。选择完毕,点击“回车键”进行确定。

CAD如何建立面域

CAD如何建立面域

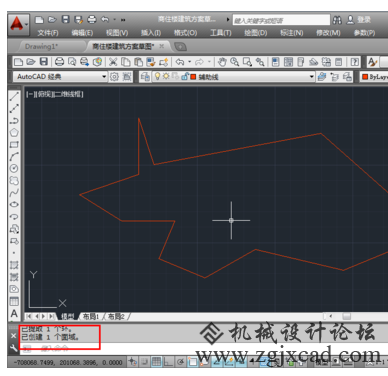

步骤四:左下角显示成功创建一个面域,这时候面域创建成功,创建面域后,对象为一个整体,可以进行面域的相关操作。

CAD如何建立面域

CAD如何建立面域

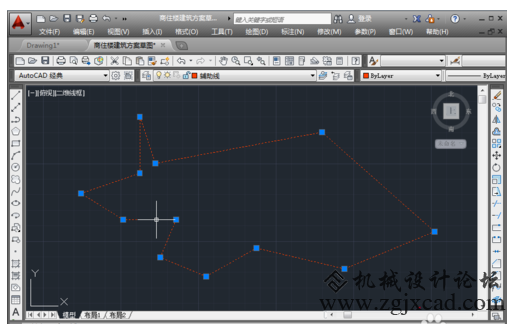

步骤五:例如,可以使用面域很方便地查看图形的面积,尤其是不规则图形的面积查看,十分方便,点击这个面域,激活它。

CAD如何建立面域

CAD如何建立面域

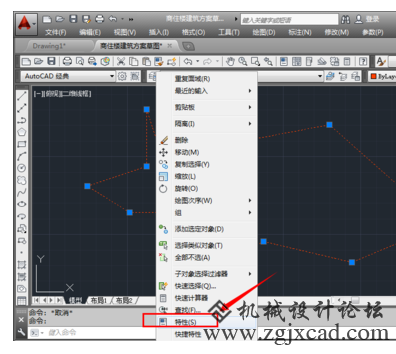

步骤六:点击右键,然后在弹出来的功能选择中,点击"特性"。

CAD如何建立面域

CAD如何建立面域

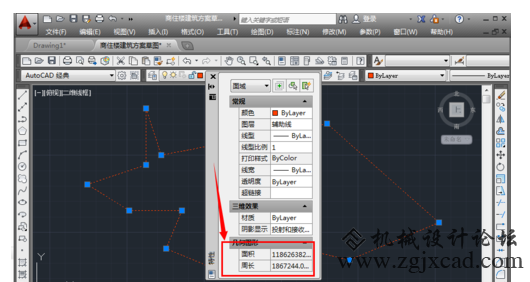

步骤七:在特性列表中,可以直接看出面域的面积大小,周长长度等特性了。也可以点击“工具”——“查询”——“面积”中进行查看。

CAD如何建立面域

CAD如何建立面域
