7张图教会你用CAD画固定长度的矩形

中望CAD

REC是CAD画矩形的指令，画个矩形很容易，但是画固定长度的矩形就有些难度了。在这里，小编用7张图教会大家如何用CAD画固定长度的矩形。
方法/步骤

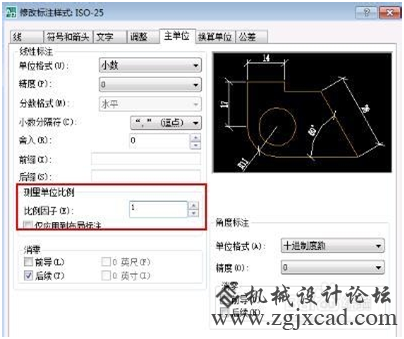

第一步： 设置图例
比如我想画一个200mm*100mm的矩形，首先我要做的是确定图纸的图例，需要注意的是，如果是1:1的图纸，画的时候输入的长度就是实际长度，如果是其他比例的图纸，画的尺寸就是实际尺寸/图例。如下图设置图例为1:1




第二步：输入矩形指令

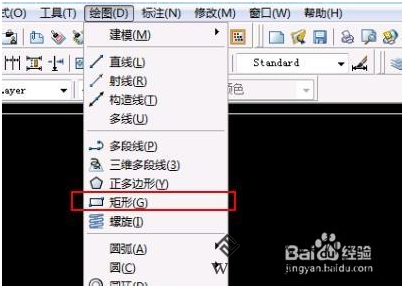

直接输入指令：REC （这种方法最直接，最好用）。或者在工具栏上端，依次点击:绘图->矩形，就可以使用矩形工具。 操作如下图：

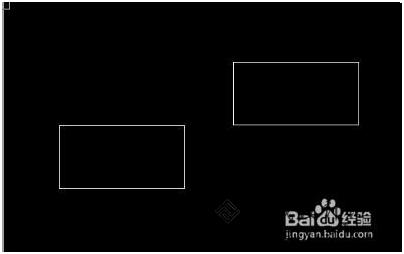

第三步：绘制矩形，给大家介绍两种方法。
方法1

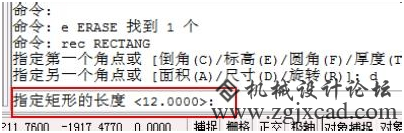

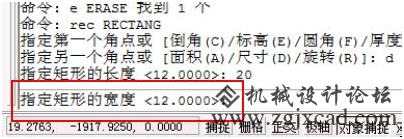

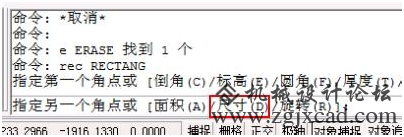

输入REC后，鼠标移动到需要的位置确定矩形的顶点，然后输入指令：D，目的是设置矩形的大小。具体操作过程如下图:先输入长度，确定之后再输入宽度。完成这些步骤之后，矩形基本上就画好了。




方法2
同样地，在输入REC后，确定好顶点，输入指令@200,100，确定之后矩形就画好了。     此方法的注意事项：使用@指令矩形确定的顶点是最下方的顶点。如果我想确定的顶点在矩形的左上角，我需要用@200，-100。
