在CAD学习和考试中，有时候需要在特定区域内填充图案，下面我以一个简单图形为例，如下图。教大家如何在特定区域内填充图案。

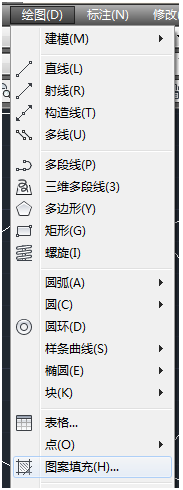

第一步：在2圆交集中填充图案。工具栏中选择 绘图→图案填充，如下图

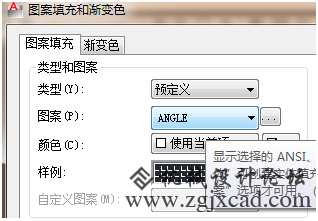

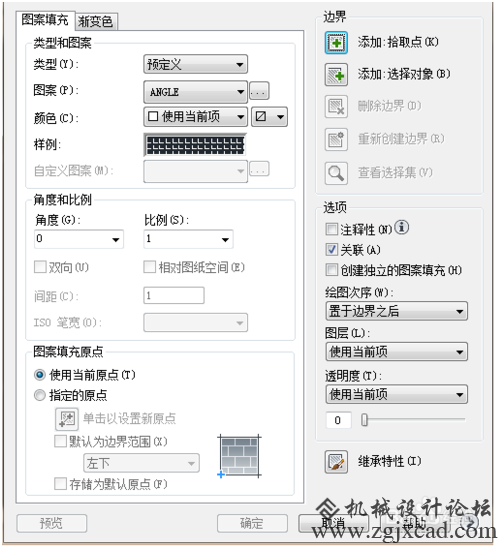

第二步：在这里找到要填充的图案，以系统默认的为例。填充图案有2种方法，即下图所示。下面介绍这2种方法。

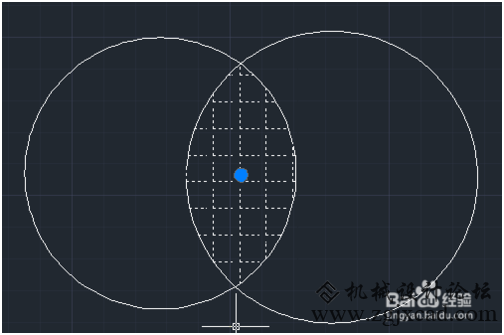

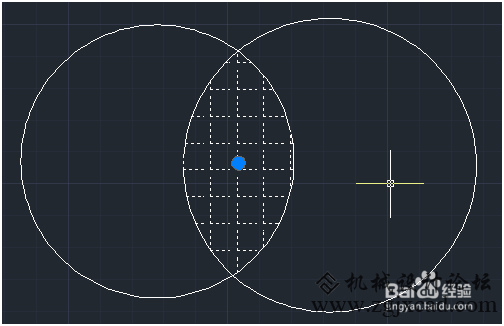

填充方法1;添加 拾取点 。选择添加 拾取点 ，将鼠标移动到你要填充的区域，出现下图情况，单击一下鼠标，然后按回车，弹出对话框，直接确定。

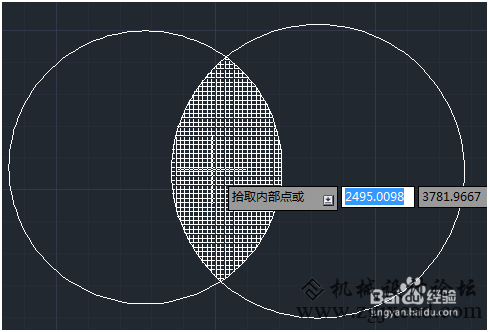

• 填充效果就出来了，但是由于比例不协调，看起来密密麻麻，现在进行修改，单击填充的图案，弹出下图

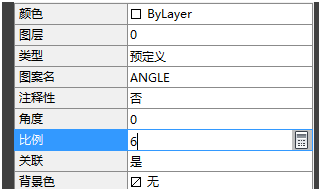

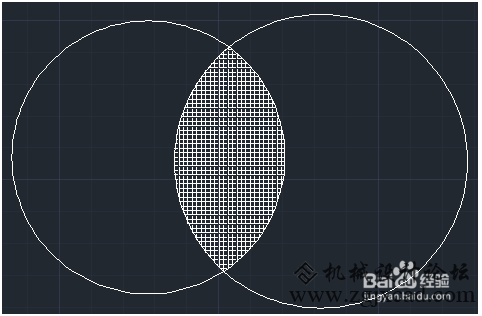

2.找到 比例，把1改大，比如5，7，9等，这里改为6，按回车。图案清晰可见

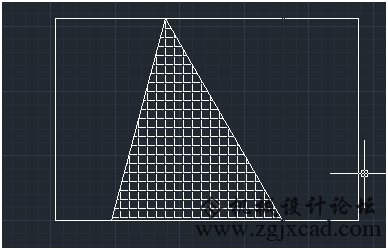

填充方法2 添加 选择对象。简单解释一下，以下图为例，加入你要在图中的三角形填充图案，你就要选择构成三角形的那三条线段，最后按回车，确定。这种方法不常用，它只适合一部分图。
