[cad常见问题] CAD如何创建基准属性块

[复制链接]
查看: 578|回复: 0

该用户从未签到

发表于 2017-3-15 02:02:39 | 显示全部楼层 |阅读模式
1.调用【L】、【C】命令绘制基准符号。
2.在命令行中输入【B】命令,此时系统会自动弹出【块定义】对话框。在【名称】框中输入【基准】字符,点击【拾取点】,以捕捉水平直线的中点;点击【选择对象】,拾取整个图形对象。
3.在【插入】选项卡中,点击【块定义】面板中的【属性定义】按钮,系统弹出【属性定义】对话框。在【标记】中输入字母A;在【提示】中输入:请输入字母;【默认】中输入字母A,并设置【字高】为3,。

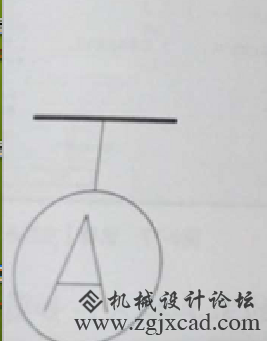

4.点击【确定】按钮,在合适的位置插入字母,如下图所示。



5.在命令行中输入W【写块】命令,系统弹出【写块】对话框,点击【拾取点】按钮捕捉水平直线的中点,单击【选择对象】按钮捕捉整个图形并保存至合适位置。

6.点击【确定】按钮之后,系统弹出【编辑属性】对话框,再次点击【确定】按钮关闭对话框,完成创建块的操作。
7.点击【确定】按钮,外部属性块创建完成。
推荐:CAD字体库大全2485种字体下载
