[cad常见问题] CAD创建面域的方法

[复制链接]
查看: 500|回复: 0

该用户从未签到

发表于 2016-1-15 07:54:10 | 显示全部楼层 |阅读模式
建面域来实现面积计算和三维制作往往离不开CAD,面域是具有物理性质的二维封闭区域,必须是一个闭合的几何平面图。当然还可以是直线、多段线、圆、圆弧、椭圆、椭圆弧和样条曲线的组合。可以将现有面域组合成单个或多个复杂的面域。
一般情况下,可以利用三个命令来创建面域。
(1)利用Region(面域)命令创建面域;
(2)利用Boundary(边界)命令创建面域;
(3)利用Bhatch(图案填充)命令创建面域;
具体操作步骤如下:
第一步:点击菜单栏中“绘图”----“面域”

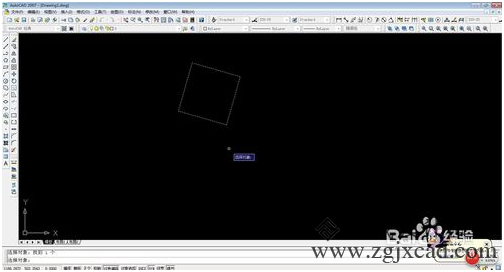

第二步:选择要做面域的封闭的二维图形,可以框选,也可以一条线一条线的选,选择完毕,点击“回车”确定,之后在左下角会显示成功创建一个面域。如下图所示。
第三步:面域创建成功后,可以进行面积的计算,还可以进行三维制作等。
推荐:cad字体tssdchn下载
