CAD制作块之插入块

中望CAD

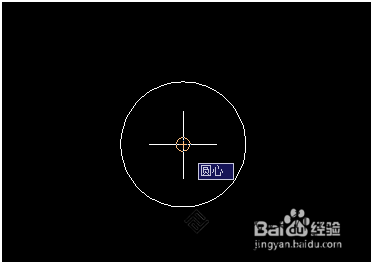

第一步：画出创建图形，比如上图。
第二步：将图形创建成一个模块文件，下次使用时调用这个DWG文件即可。这里也可以使用快捷键：w

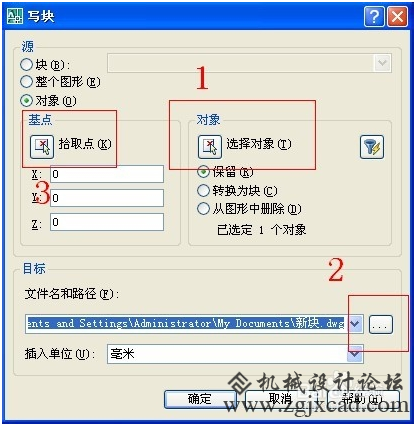

出现“写块”后分三小步，如下图所示

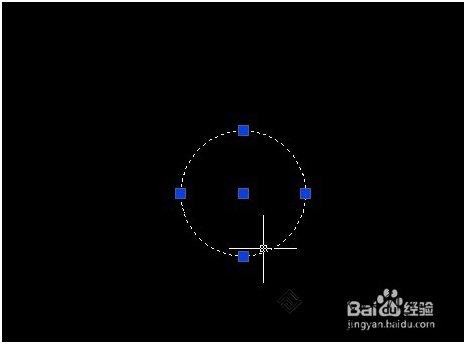

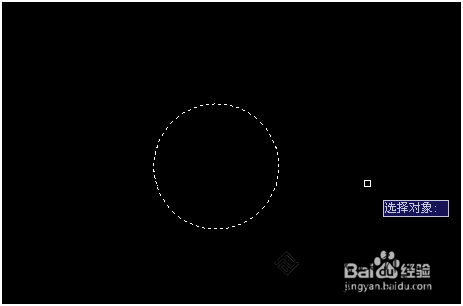

1.：选择对象
框选  点选都可  回车或空格确定

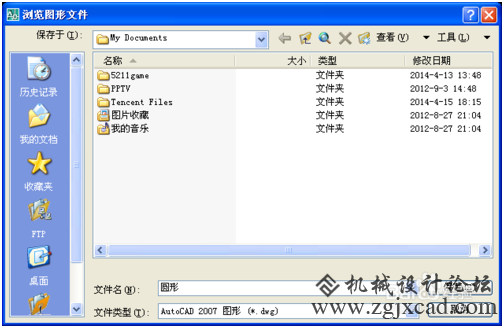

2.选择存储路径
尽量放在桌面，方便找到，但一定要存为DWG格式。如下图

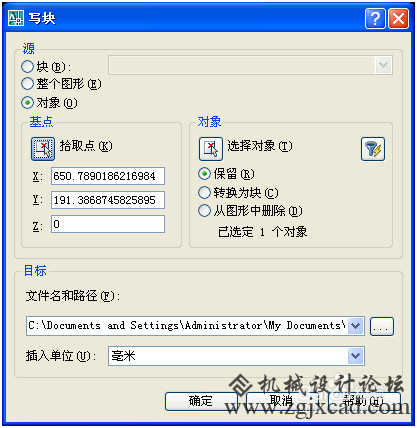

3.拾取点
拾取点就是你调用时，放置的图形相对于坐标原点（0，0）的一个坐标点，一定要定义  不然调用时你都找不到你要的图形   可能放到你的视野之外去了   默认拾取点是0，0  所以放置图形时都是以坐标原点来计算的

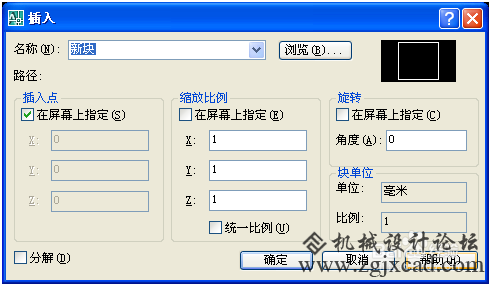

第三步： 插入块
直接使用快捷键：“i”

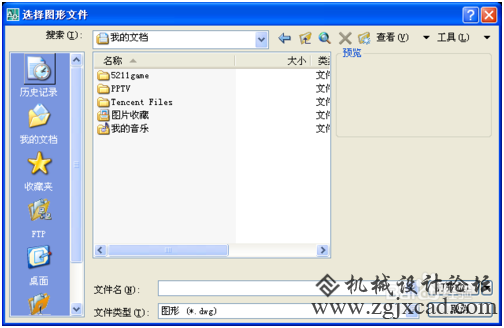

点击浏览    插入想要插入的图形就可以了，大功告成。
