CAD多线怎么画

中望CAD

多线是一种由多条平行线组成的组合图形对象，它可以由1~16条平行直线组成。多线在实际工程设计中的应用非常广泛。cad多线画法并不难下面小编向大家介绍下CAD多线怎么画。
第一步：在菜单栏中找到“绘图”，选择“多线”。

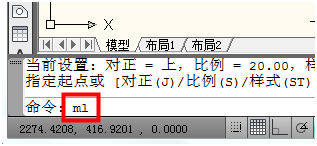

或者在命令行中输入多线命令“ml”，回车。


第二步：在CAD命令行中输入“j”，回车设置多线对正。

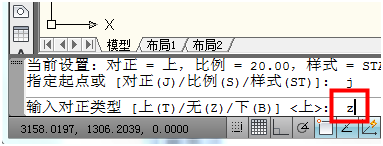

第三步：根据需要设置CAD多线对正方式，比如输入“z”，回车。


第四步：输入“s”，回车,设置CAD多线的比例，也就是两线之间的距离。然后回车。如下两图所示。

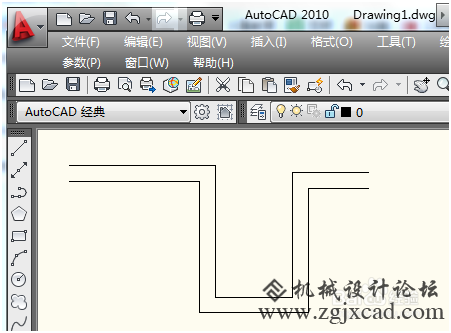

设置好之后，大功告成！在cad中就可以绘制多线了。
