CAD软件如何测量带弧线的多线段的长度

中望CAD

很多CAD软件的使用者在使用CAD软件的时候，会遇到要标注一些非规则线段，最典型的就是弧线和直线的结合体，这在工业设计上最为常见，这时候测量或者计算都是挺繁杂的一件事。其实，通过一个命令就可以轻松地测量带弧线的多线段的长度，那就是“list”命令。
  小编在图上做出le一个圆弧和直线的结合体-a，作为范例。
  第一步，输入命令“list“，确定。

CAD软件如何测量带弧线的多线段的长度

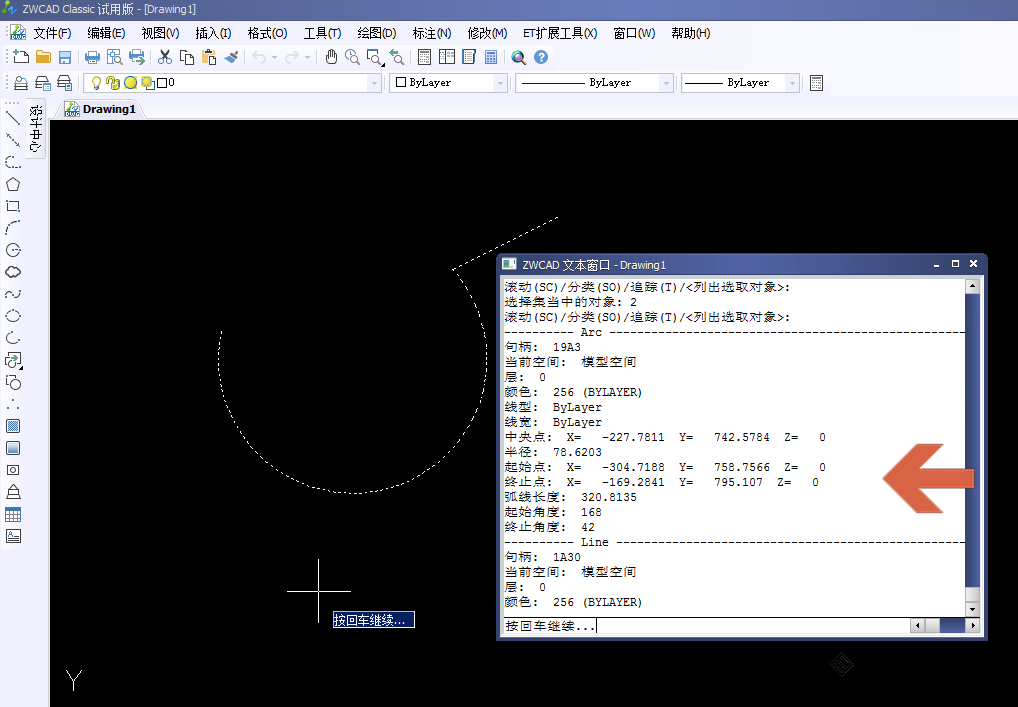

  第二步，选择要测量的多线，点击，都选上后回车，这时就会弹出这些线段的数据，大家可以根据里面的数据得到自己想要的长度，弧度起始坐标等相关信息。然后就可以去标注了。

CAD软件如何测量带弧线的多线段的长度

  在拿到别人的图纸时，利用别人的标注和“list”命令可以有效快速地了解到图像上的相关信息，为下一步的修改或者实施奠定基础。
